Спецификации
Модель No. :
HKEH-III
Максимальная высота подъема :
10 метров
Цепные водопады :
2
Состояние :
Новый
Цвет :
Красный
Ключевые слова :
Электрическая лебедка
Транспортный пакет :
Экспортный пакет
Спецификация :
90-124 кг
Торговая марка :
Уинкоу
Производство :
Китай
Способность к поставкам :
10000 штук/год
Послепродажное обслуживание :
Обеспечение качества
Гарантия :
1 год
Применение :
Поднимаясь платформа
Тип :
Электрическая лебедка
Тип слинга :
Цепочка
Скорость подъема :
> 8 м/мин
Конфигурация :
Доступно.
Описание
Удобный для пользователя электрический цепной блок для подъема болтовых резервуаров или силосов

Описание продукта

Большие нефтехимические резервуары для хранения обычно построены путем подъема и переворачивания.и есть много типов конкретных процессов и вспомогательного оборудования.

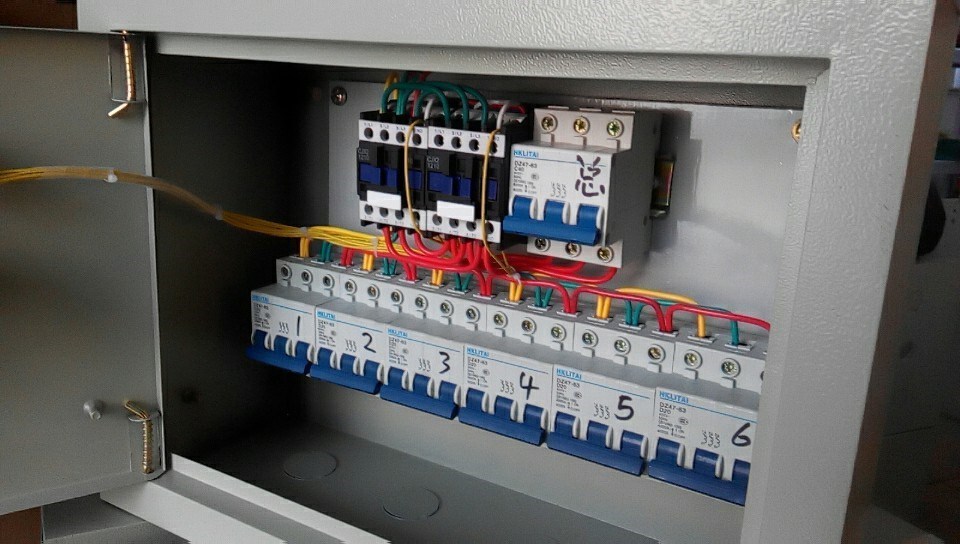

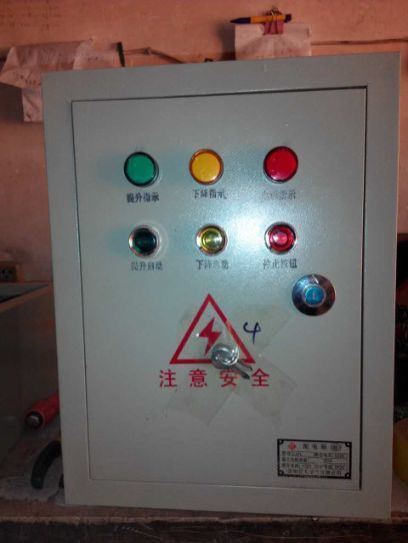

В данной работе в основном представлено использование метода инверсии группового подъема электрического подъема при изготовлении больших резервуаров для хранения, используя новый тип электрического подъема в качестве подъемного оборудования,и добавление тонко настроенной схемы в системе управленияСистема имеет преимущества плавного подъема, хорошей синхронизации, быстрой скорости строительства, низкой стоимости оборудования, высокой эффективности, хорошей функции самозамыкания безопасности,Простой контроль качества установки и т.д.При строительстве больших резервуаров этот метод строительства имеет высокую популяризацию и ценность применения.
Удобный для пользователя электрический цепной блок для подъема болтовых резервуаров или силосов
Удобный для пользователя электрический цепной блок для подъема болтовых резервуаров или силосов

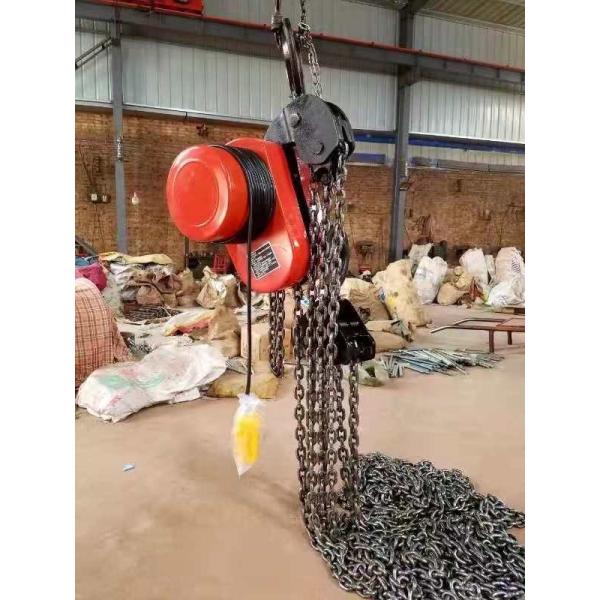

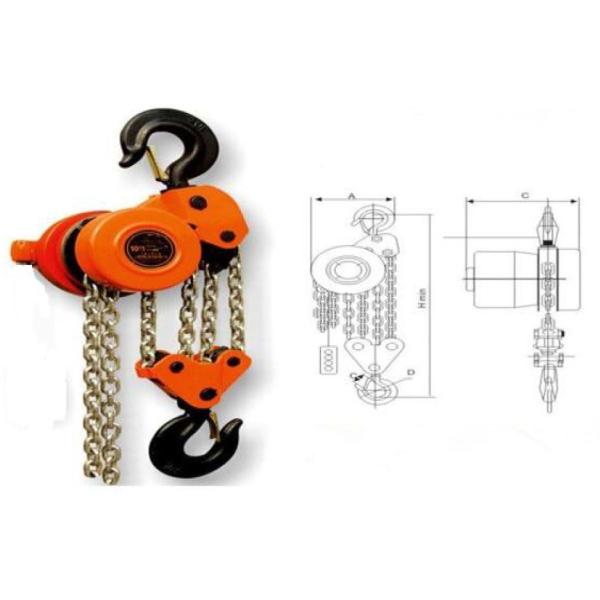

Параметры электрического подъемника низкоскоростной цепи
Номинальная грузоподъемность 10 тонн
Скорость подъема 00,09 мин/метр
Высота подъема 4м-8м
Модель двигателя YHPE-500
Мощность двигателя 500 Вт
Скорость двигателя 1380R/мин
напряжение 380 В
Модель подъемника HS10
Общая масса 90-124 кг

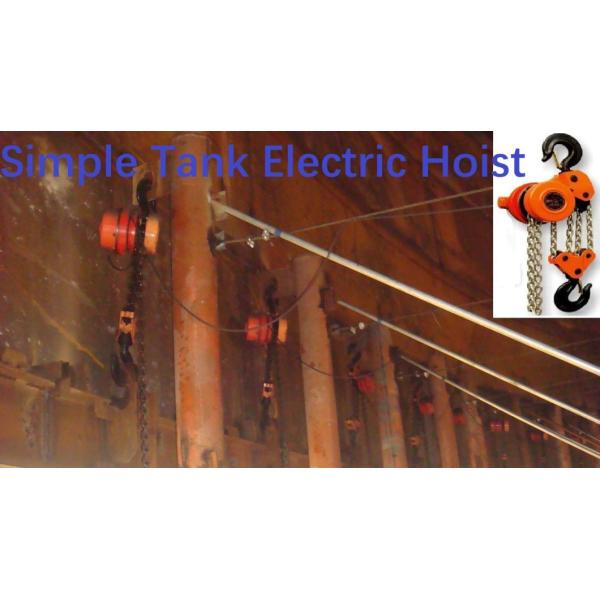

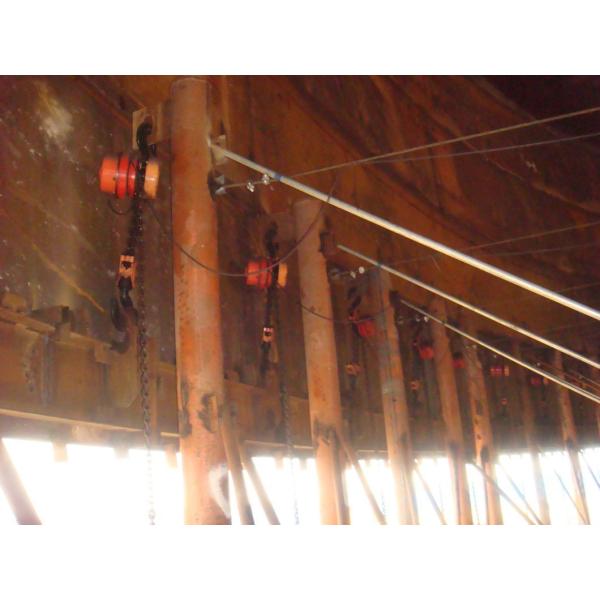

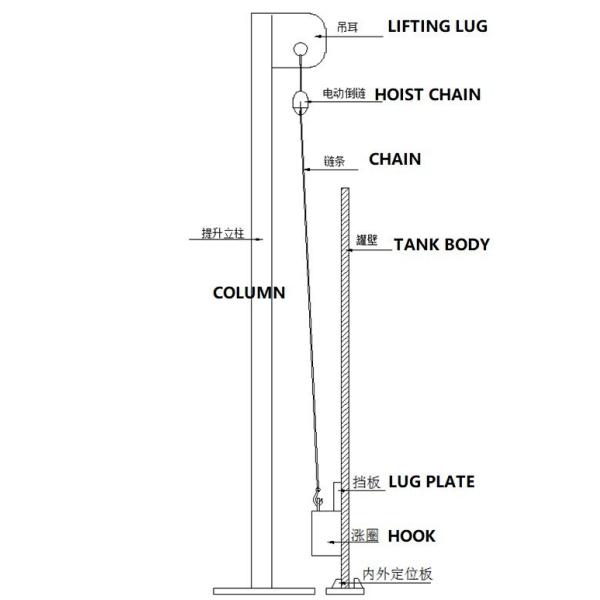

Схема резервуара для подъема с использованием электрического подъемного механизма
В резервуаре используется N комплектов электрического цепного подъемника 5T-3M. Максимальное использование 5-тонного электрического цепного подъемника составляет 60% от максимального тоннажа, то есть не более 3 тонн.Максимальная протяженность электрического подъемника цепи составляет 3 метра (длина может быть настроена).

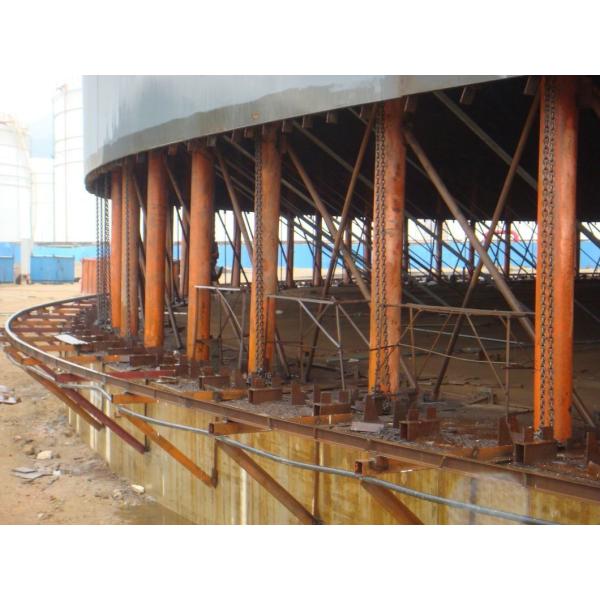

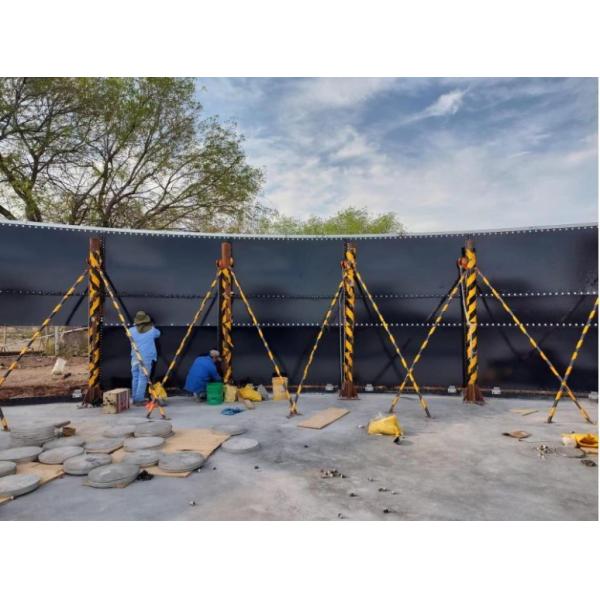

Во-первых, сделайте верхнюю первую круглую пластину резервуара на нижней пластине, установить расширительное кольцо на первую круглую пластину,Нижняя поверхность расширительного кольца примерно на 200 мм от нижнего края первой круговой пластины, и использовать спиральный ролик для затягивания расширительного кольца на первой круглой пластине; установить подъемные колонны на расстоянии 400 мм от внутренней стенки резервуара,и расположить N подъемные колонны равномерно вокруг внутренней окружности стены резервуара. Используйте два тяговых стержня, чтобы сделать восьмизначную диагональную опору между верхним концом колонны и нижней пластиной резервуара,и затем потянуть две соседние подъемные колонны вместе с тяговыми стержнем, чтобы сформировать целый круг. сварка подъемного уха на соответствующем расширительном кольце подъемной колонны. сварка стоп-блока на стенке резервуара в верхнем конце расширительного кольца, чтобы заблокировать расширительное кольцо,повесить электрическую цепь на подъемную колонну на верхней части подъемного лопатка, крючок электрического подъемника прикрепляется к подъемной лопатке расширительного кольца, устанавливается весь электрический подъемник поочередно,подключить кабель питания всех электрических подъемников к общему столу управления, полный стол управления может отдельно контролировать каждый электрический подъемник, Он также может быть единым централизованным синхронным управлением всех электрических ходов, включить полный источник питания,и затем предварительно затянуть каждый электрический ход, проверить, если сила всех электрических колпаков является равномерным, проверить, если все подъемные точки являются нормальными, если все нормально, он может быть поднят.Вся консоль настроена на централизованное управление, и общая кнопка подъема подключена, так что все электрические ходы поднимутся вместе.Вся консоль должна быть преобразована в отдельное управление., свободные электрические колпачки снова предварительно затягиваются, а затем весь подъем, пока подъем не поднимется до указанной высоты, и, наконец, высота подъема регулируется отдельным регулированием,и затем доска коминга, После сварки вертикального шва и сварки стоп-блока, затем опустить все электрический подъем в целом, так что первая круглая пластина падает обратно на вторую круглую пластинку на окружности,так что общее подъем первой круговой пластины завершено; после завершения сварки кольцевого шва, расслабьте расширительное кольцо, используйте электрический подъемник, чтобы опустить все расширительное кольцо до указанной высоты второй кольцевой пластины,и затем подготовиться к следующему подъему..
Удобный для пользователя электрический цепной блок для подъема болтовых резервуаров или силосов
Удобный для пользователя электрический цепной блок для подъема болтовых резервуаров или силосов

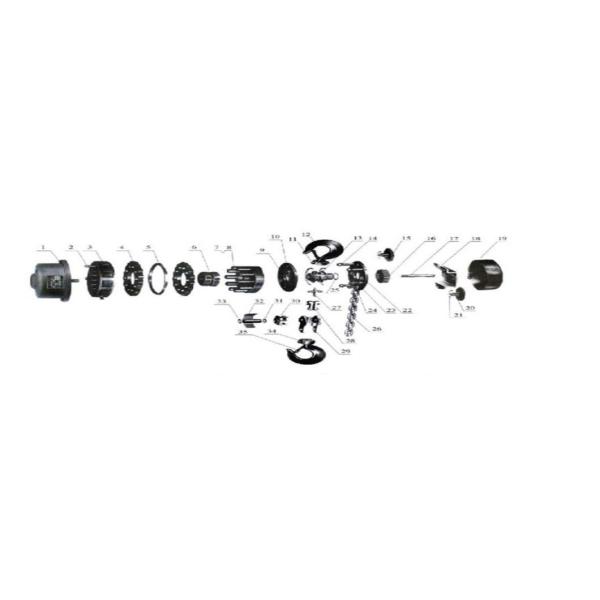

Основной компонент
Удобный для пользователя электрический цепной блок для подъема болтовых резервуаров или силосовУдобный для пользователя электрический цепной блок для подъема болтовых резервуаров или силосов
1 Мотор 8 Пин Буш 15 Перегонка 22 Стальные оболочки 29 Полоса с подвеской
2 Подвесные приспособления 9 Ошейник подшипника 16 Приспособления для подшипников 23 Руководство 30 Колесная
3 Особняк для коленного колеса 10 Подшипниковый воротник 17 Макроаксис 24 Шнур 31 Волокна с катализатором
4 Циклоидные орудия 11 Стрелка с подъемным крючком 18 Боковая фасция 25 Кольцевой щит 32 Ролик
5 Кольцо расстояния 12 Подъемный крюк 19 Жилье 26 Подъемная цепь 33 Кольцевой щит
6 Эксцентричный подшипник 13 Подъем колеса цепи 20 Небольшая ось 27 Изгибатель 34 Спускающаяся на крючок балка
7 Застежка 14 Палочка для брекетов 21 Шнуровой ролик 28 Подъемная цепная плита 35 Плита перекрытия цепи
Удобный для пользователя электрический цепной блок для подъема болтовых резервуаров или силосовУдобный для пользователя электрический цепной блок для подъема болтовых резервуаров или силосовУдобный для пользователя электрический цепной блок для подъема болтовых резервуаров или силосовУдобный для пользователя электрический цепной блок для подъема болтовых резервуаров или силосовУдобный для пользователя электрический цепной блок для подъема болтовых резервуаров или силосов
