PMC3600 Карта лазерной сварки Набор карт лазерной сварки Система управления лазерной сваркой - Что?

PMC3600 колеблющаяся зеркальная лазерная сварочная доска - это высокопроизводительная система управления системы цифрового управления.CatDSP - сопутствующее программное обеспечение, которое обеспечивает высокую точностьШироко используется в промышленности обработки CNC, такой как лазерная сварка, лазерная резка и станки обработки.

PMC3600 лазерная панель управления принимает передовую архитектуру SOC, интегрирует алгоритм управления движением, обработку PLC, микропроцессор, кэш задач и другие подсистемы в FPGA для реализации высокоскоростной,высокоточное реагирование в реальном времени;, и превосходная система управления движением с лазером.

PMC3600 лазерная карта управления движением принимает стандартную шину PCI, и это очень удобно для установки и использования с помощью обычного настольного компьютера.PMC3600 разработал ряд мощных и простых в использовании интерфейсов, что может значительно уменьшить нагрузку на разработку системы приложений пользователя и сократить время отладки.и обратите внимание на детали платформы движенияКонтроль делегируется Совету директоров.

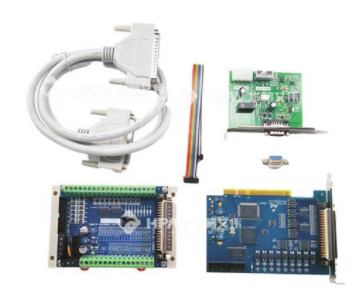

Целый набор сварочной карты

- Что?

Карта управления лазерным движением



























Программное обеспечение CatDSP устанавливается на компьютере общего назначения с операционной системой Microsoft Windows.и производитель устройства может использовать модуль шифрования для шифрования и авторизации устройстваПри запуске программного обеспечения на карточке шифрования необходимо заранее получить код авторизации, предоставленный производителем устройства.программное обеспечение может работать только в демо-режиме без действительного кода авторизации.

Основные функции, предоставляемые программным обеспечением управления движением CatDSP, следующие:

1) Интегрирует основные функции редактирования графики, вы можете использовать мышь, чтобы напрямую нарисовать различные геометрические фигуры, изменять элементы управления и импортировать файлы в векторном формате DXF.

2) Графическое редактирование поддерживает сочетание и разложение сложных объектов и может индивидуально регулировать исходную точку, направление движения,координаты вершин и другие атрибуты каждого объекта. Поддерживает функции преобразования, такие как вращение, серии и зеркальное отображение графических объектов.

3) Поддержка нескольких световых ручек, каждая световая ручка может устанавливать различные параметры процесса, такие как модель скорости, модель мощности и т. Д., Чтобы соответствовать сложной технологии обработки.

4) При управлении движением обеспечивается функция предварительной обработки изменения угловой скорости для реализации плавного перехода угла в траектории движения.

5) Предоставьте функции сбора и программирования, которые могут собирать больше узлов отбора образцов в соответствии с фактическими частями обработки и адаптироваться к профилю траектории.космические дуги, кривые управления и т.д.

6) Обеспечивает различные управления портами ввода/вывода общего назначения.

7) Мониторинг состояния платформы движения в режиме реального времени, включая координаты каждой оси движения, скорость оси, скорость соединения, положение обработки, прогресс обработки,статус переключателя ограничений и другая информация.

8) Обеспечить двойную функцию станции.

9) Предоставьте функцию авторизации шифрования.
