Быстрые ссадины устойчивые соединяют гидравлические штуцеры LSQ-S7 предотвращают расцепленную утечку
Быстрые ссадины устойчивые соединяют гидравлические штуцеры LSQ-S7 предотвращают расцепленную утечку
Спецификации
Номер модели :
KZD
Место происхождения :
Нинбо, Китай (материк)
Способность поставки :
50,000pcs/day, согласовывая емкость мастерской собрания
Срок поставки :
в течение 30 дней или согласно требованию к клиентов.
Упаковывая детали :
стандартный экспортируя пакет или согласно запросам клиентов.
Количество минимального заказа :
Могущий быть предметом переговоров
Стандарт :
Серия «b» ISO 7241-1, клапан тарелочки
WP :
Давления деятельности до 1 000 psi (бар 69)
Материал :
Латунь
Поток :
BSPP, BSPT, NPT, NPTF, SAE
Соединение :
Запирать шарики
Описание

KZD, соединения ISO7241-B гидравлические быстрые в гаечной резьбе, латуни



Descripton:



Соединение высокой эффективности Средств-давления KZD пневматическое и гидравлическое быстрое (латунь)
Применения: KZD соединяя серию соединений клапана тарелочки быструю заменимую с ISO 7241-1 «b» международного стандарта, изготовленным в латуни. Серия «KZD» предлагает коррозийную устойчивость для применений совместимых с латунью в промышленных применениях.



Спецификации

Размер тела (внутри) 1/8 1/4 3/8 1/2 3/4 1 1 (1/4) 1 (1/2) 2
Расклассифицированное давление (PSI) 1000 1000 1000 1000 1000 1000 800 800 800
Расклассифицированная подача (GPM) 1 3 6 12 28 50 75 100 150
Диапазон температур (уплотнения std) -20℃ к +120℃
Стандартный материал уплотнения NBR



Особенность соединений серии KZD:

1. Клапаны тарелочки доступные предотвратить расцепленную утечку.

2. Клапаны тарелочки раскрывают automatially соединянный в пределах расклассифицированного давления работы, держать подачу expeditely.

3. Зависящий шарик-запирая механизм держит сопрягая половины совместно.

4. Гнездо и штепсельная вилка точность, который подвергли механической обработке от твердого запаса бара.

5. Серия KZD соответствует стандартному ISO7241-B.

6. Совместимый с PARKER 60 серий, более БЫСТРОЙ серия HNV, серия AEROQUIP FD45 и серия HANSEN HK.

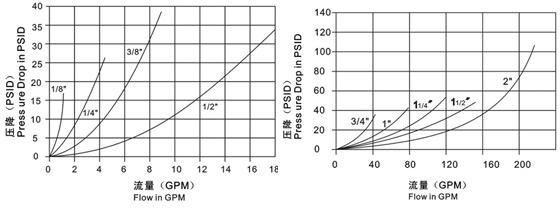

Представление: Жидкость теста: Oil-150SUS.

Быстрые ссадины устойчивые соединяют гидравлические штуцеры LSQ-S7 предотвращают расцепленную утечку



                   KZD (1/8", 1/4", 3/8", 1/2»)                                        KZD (3/4", 1", 11/4», 11/2», 2")

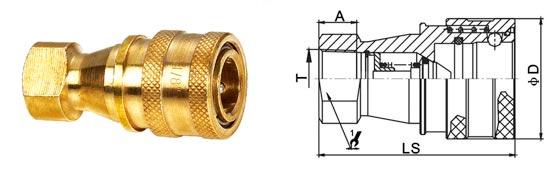

Гнездо

Быстрые ссадины устойчивые соединяют гидравлические штуцеры LSQ-S7 предотвращают расцепленную утечку

ISO PARTNO. LS ¢D HEX1 T
5 KZD-01SF 48 24 14 8 G1/8
6,3 KZD-02SF 58 27 19 12,5 ZG1/4
10 KZD-03SF 65 35 22 13 ZG3/8
12,5 KZD-04SF 72,5 45 29 14 ZG1/2
20 KZD-06SF 88 54 36 17 ZG3/4
25 KZD-08SF 102 64,5 41 23 ZG1
31,5 KZD-10SF 115 69 54 27 ZG1-1/4
40 KZD-12SF 124 79 60 27 ZG1-1/2
50 KZD-16SF 132 102 77 30 ZG2
Примечание: Только размер 01 до 08 соответствует стандарту ISO 7241-B

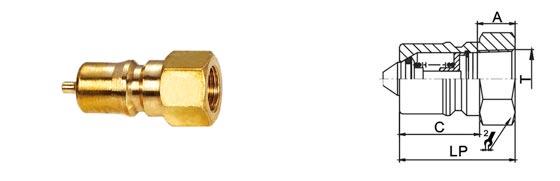

Штепсельная вилкаБыстрые ссадины устойчивые соединяют гидравлические штуцеры LSQ-S7 предотвращают расцепленную утечку

ISO PARTNO. LP d C HEX2 T
5 KZD-01PF 29 10,8 19 14 8 G1/8
6,3 KZD-02PF 36 14,2 22,5 17 12,5 ZG1/4
10 KZD-03PF 40 19 25 22 13 ZG3/8
12,5 KZD-04PF 44 23,5 28 27 14 ZG1/2
20 KZD-06PF 52 31,4 36 36 17 ZG3/4
25 KZD-08PF 62 37,8 40 41 23 ZG1
31,5 KZD-10PF 70 45 45 52 27 ZG1-1/4
40 KZD-12PF 75 50 49 60 27 ZG1-1/2
50 KZD-16PF 80 70 52 77 30 ZG2
Примечание: Только размер 01 до 08 соответствует стандарту ISO 7241-B

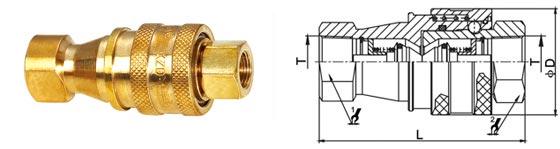

СоединенныйБыстрые ссадины устойчивые соединяют гидравлические штуцеры LSQ-S7 предотвращают расцепленную утечку

ISO PARTNO. L ¢D HEX1 HEX2 T
5 KZD-01 58,5 24 14 14 G1/8
6,3 KZD-02 72,5 28 19 17 ZG1/4
10 KZD-03 80,5 35 22 22 ZG3/8
12,5 KZD-04 89 45 29 27 ZG1/2
20 KZD-06 105 54 36 36 ZG3/4
25 KZD-08 124,5 64,5 41 41 ZG1
31,5 KZD-10 140,5 69 54 52 ZG1-1/4
40 KZD-12 150,5 79 60 60 ZG1-1/2
50 KZD-16 160,5 102 77 77 ZG2
Примечание: Только размер 01 до 08 соответствует стандарту ISO 7241-B
