Широкая применимостьМагнитострикционный измеритель уровня жидкости Высокая надежностьПромышленные применения

Отличная безопасностьМагнитострикционный измеритель уровня жидкости, простой в установке и обслуживанииПринцип работы

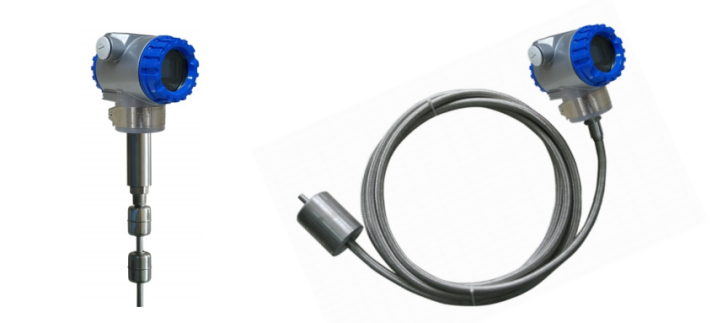

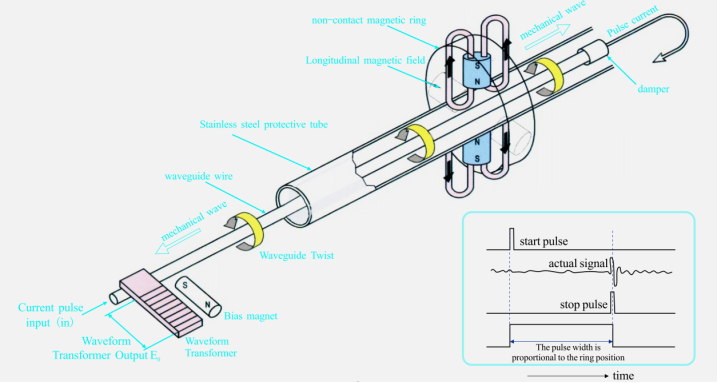

Как показано на рисунке, магнитострикционный измеритель уровня жидкости состоит из измерительного стержня, электронной камеры и бесконтактного плавающего шарика, насаженного на измерительный стержень.

В измерительном стержне установлен магнитострикционный провод (волноводный провод).Измерительный стержень изготовлен из немагнитной трубки из нержавеющей стали, которая защищает волновод.Когда прибор работает, генератор импульсов в электронной камере посылает пусковой импульс, который передается по проводу, генерирует движущееся вращающееся магнитное поле.Когда это магнитное поле встречается с постоянным магнитным полем в поплавковом шаре, оно создает эффект магнитострикционного растяжения, заставляя провод волновода скручиваться и генерировать механическую волну с постоянной скоростью, которая распространяется в двух направлениях.Механическая волна, достигающая конца измерительного стержня, поглощается демпфером.Механическая волна, передающаяся обратно в электронную камеру, воспринимается устройством сбора энергии, установленным в электронной камере, и затем преобразуется в соответствующий импульс тока.Устройство измерения энергии вычисляет разницу во времени между двумя импульсами, чтобы обеспечить точное измерение уровня жидкости.

Магнитострикционный измеритель уровня жидкостиОсобенность дизайна

◎ Более широкая применимость с различными формами зондов, формами технологических соединений и производственными материалами, которые могут быть настроены по индивидуальному заказу.

◎ Высокая надежность: поскольку в магнитострикционном указателе уровня жидкости используется волноводный принцип.Весь преобразователь заключен в трубу из нержавеющей стали, которая не контактирует с измеряемой средой.Датчик работает надежно и имеет длительный срок службы.

◎ Высокая точность: поскольку магнитострикционный указатель уровня жидкости работает с волноводным импульсом, измеренное смещение определяется путем измерения времени начального импульса и конечного импульса во время работы, поэтому точность измерения высока, а разрешение лучше, чем 0,01% FS, что является точностью, которую трудно достичь с другими датчиками.

◎ Превосходная безопасность: магнитострикционный указатель уровня жидкости обладает высокими взрывозащищенными характеристиками, искробезопасен и безопасен в использовании и особенно подходит для измерения химического сырья и легковоспламеняющихся жидкостей.Нет необходимости открывать крышку резервуара во время измерения, чтобы избежать ненадежности ручного измерения.

◎ Магнитострикционный уровнемер прост в установке и обслуживании: магнитострикционный уровнемер обычно устанавливается через существующее отверстие трубы на верхней части резервуара, особенно подходит для установки подземных резервуаров для хранения и резервуаров для хранения, которые были введены в эксплуатацию, и может не влияет на нормальное производство в процессе установки.

Магнитострикционный измеритель уровня жидкости Параметр продукта

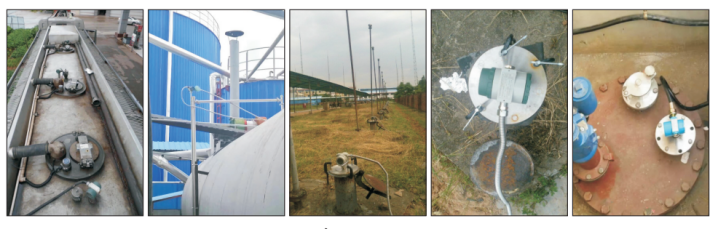

Магнитострикционный измеритель уровня жидкостиПрименение продукта

Измерение и контроль уровня жидкости в промышленности

Контроль уровня жидкости в химическом процессе Контроль уровня жидкости в фармацевтическом резервуаре

Мониторинг уровня воды в контрольной дамбе резервуаров для пищевых продуктов и напитков

Измерение и контроль границы раздела нефть-вода для питьевой воды и очистки сточных вод

Другое измерение уровня жидкости и контроль системы управления счетчиками на АЗС
