Расходомер газа Рутса NYLD-LGQ

NYLD-LGQрасходомер газа Рутса используется в качестве объемного счетчика более 100 лет.Благодаря таким характеристикам, как высокая точность, широкий диапазон, малый объем, малый вес, удобство установки и обслуживания, надежный и долговечный срок службы, он широко используется в расходомерах природного газа, угольного газа, воздуха и других газов. Это идеальный расходомер. устройство для городских газовых, нефтехимических, научно-исследовательских и других отделов в стране и за рубежом.

Расходомер газа Рутса NYLD-LGQ Технические Параметры

Расходомер газа Рутса NYLD-LGQ Операционная Принцип

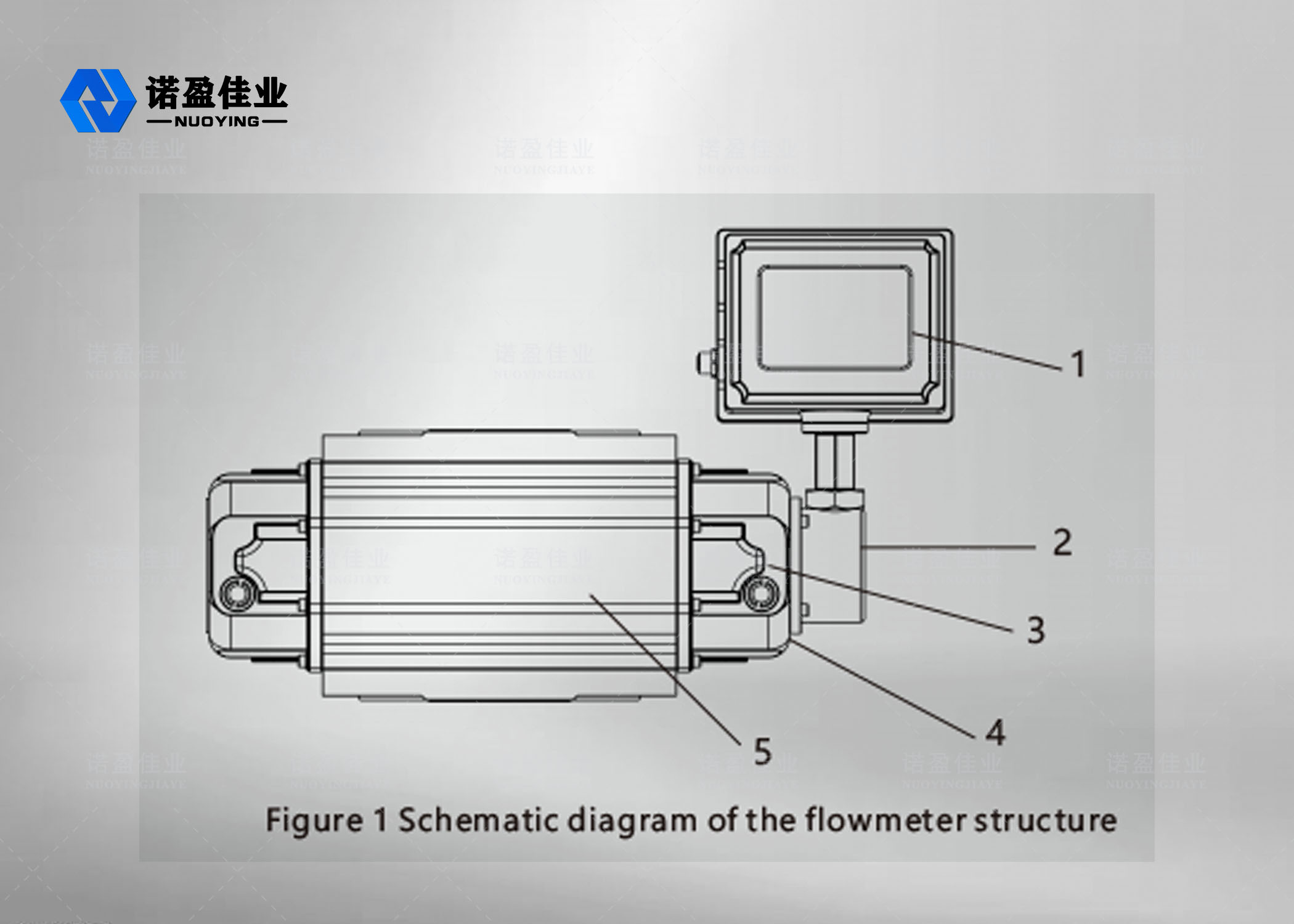

(1).Расходомер состоит из 5 частей (см. рис. 1)

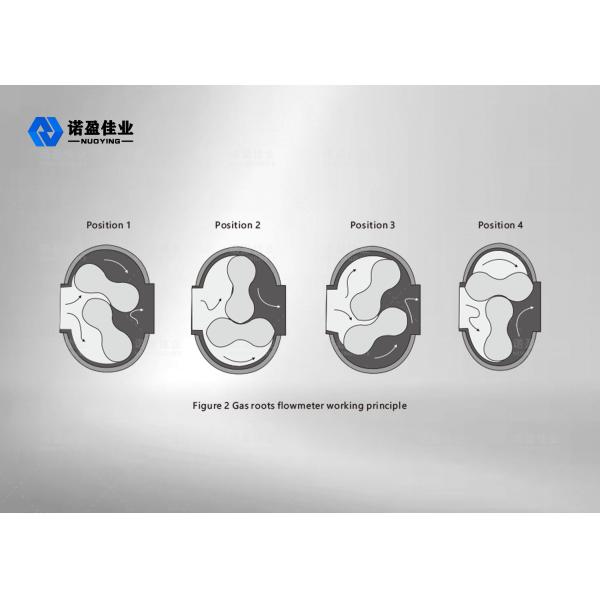

(2). Принцип работы интеллектуального газового расходомера (см. рис. 2)

Интеллектуальный расходомер газового корня состоит из корпуса, сопряженного ротора и интеллектуального сумматора расхода.Под действием разности давлений на входе и выходе циркулирующего газа (P на входе>P>на выходе) сопряженная пара поддерживает правильное взаимное положение ротора посредством прецизионно обработанного регулировочного механизма. Оптимальный рабочий зазор между ротор, ротор и корпус, а также ротор и стеновая пластина обеспечивают непрерывное бесконтактное уплотнение.

Для каждого оборота ротора он выдает четырехкратный эффективный объем дозирующей камеры, а количество оборотов ротора передается в интеллектуальный сумматор потока через магнитное уплотнительное соединительное устройство и механизм уменьшения скорости для отображения совокупного объема. выходящего газа.(На рисунке показан только четверть цикла).

(3). Принцип работы интеллектуального счетчика расхода

Интеллектуальный сумматор расхода состоит из аналогового канала измерения температуры и давления, канала датчика расхода и микропроцессорного блока и оснащен внешним сигнальным интерфейсом для вывода различных сигналов.Микропроцессор интеллектуального сумматора расхода выполняет компенсацию температуры и давления, а также коррекцию коэффициента сжатия в соответствии с уравнением газа.Уравнение газа выглядит следующим образом:

Где:

Qn: объемный расход при стандартных условиях (м3/ч);

Qg: объемный расход в рабочем состоянии (м3/ч);

Pg: давление расходомера в точке измерения давления расходомера (кПа)

Па: местное атмосферное давление (кПа);

Tg: абсолютная температура (273,15 + t) (К) среды;

t: измеренная температура среды (°C);

Zn: коэффициент сжатия при стандартных условиях;

Zg: коэффициент сжатия в рабочем состоянии;

Tn: абсолютная температура (273,15+20) (К) в стандартном состоянии;

Па: местное атмосферное давление (кПа);

Pn: стандартное атмосферное давление (101,325 кПа);

Р: Р = Па + Пг.

Примечание. Для природного газа Zn/Zg=Fz2, Fz называется коэффициентом сверхкомпрессии.Этот продукт рассчитывается по формуле SY/T6143-1996 стандарта CNPC.
