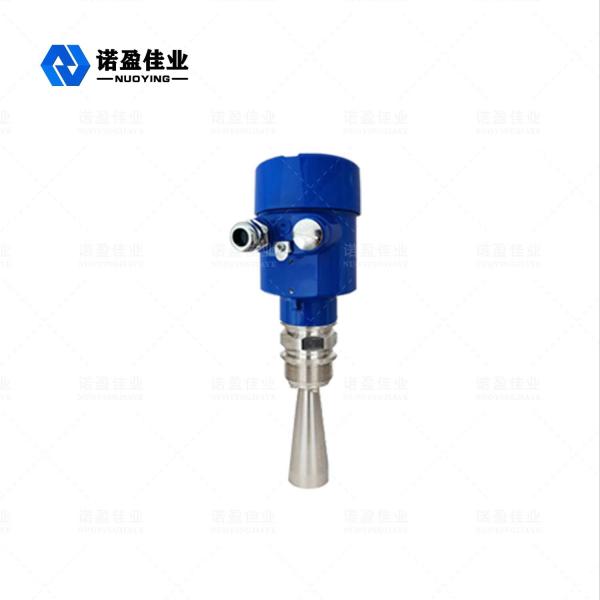

Радарный уровнемер NYRD-806, 26 ГГц

Радарный уровнемерПремьера продукта

Радарный уровнемер серии NYR D80X представляет собой высокочастотный радарный измерительный прибор с частотой 26 Гц и максимальным расстоянием измерения 80 метров.Антенна дополнительно оптимизирована, а новый быстрый микропроцессор может выполнять обработку анализа сигнала с более высокой скоростью, так что прибор можно использовать в некоторых сложных условиях измерения, таких как реакционный котел, твердое хранилище.

Радарный уровнемерТехнические параметры​

Примечание: настраивается по запросу

Радарный уровнемерПринцип работы

Антенна уровня радара излучает узкий микроволновый импульс и передает его вниз через антенну.После того, как импульс коснется поверхности измеряемой среды, он отражается обратно и снова принимается антенной системой, передавая сигнал на часть электронной схемы, которая автоматически преобразуется в сигнал положения объекта (поскольку скорость распространения импульса чрезвычайно высока, время, необходимое для того, чтобы электромагнитные волны достигли цели и отразились обратно к приемнику, почти мгновенно.) Измерительная базовая поверхность: резьбовое дно или крышка фланца
Примечание. Используйте синхронизацию объекта радара, чтобы гарантировать, что самый высокий уровень не может попасть в слепую зону измерения (зона D на рисунке).

Радарный уровнемерХарактеристики конструкции

• Антенна имеет небольшие размеры и проста в установке;бесконтактный радар, без износа и без загрязнения.
• Почти без коррозии и фбамов;почти не зависит от изменений водяного пара, температуры и давления в атмосфере.◎Суровая запыленность мало влияет на работу высокочастотных уровнемеров.◎ Более короткие длины волн обеспечивают лучшее отражение от наклонных твердых поверхностей.
• Угол луча невелик, энергия сконцентрирована, а возможности отражения улучшены без помех.◎Мертвая зона измерения меньше, и хорошие результаты также могут быть получены при измерении маленьких банок.◎Высокое отношение сигнал/шум, даже в случае колебаний, может обеспечить лучшую производительность.◎Высокая частота является лучшим выбором для измерения твердых сред и сред с низкой диэлектрической проницаемостью.
