Труба 200mm сервопривода Hybird гибочной машины масла электрическая автоматическая для частей мотоцикла
Труба 200mm сервопривода Hybird гибочной машины масла электрическая автоматическая для частей мотоцикла
Труба 200mm сервопривода Hybird гибочной машины масла электрическая автоматическая для частей мотоцикла
Труба 200mm сервопривода Hybird гибочной машины масла электрическая автоматическая для частей мотоцикла
Спецификации
Номер модели :
CNC38RES
Место происхождения :
Цзянсу, Китай (материк)
Количество минимального заказа :
1 установило/наборы
Способность поставки :
100 набор/наборов в Год
Срок поставки :
45 рабочих дней
Упаковывая детали :
Деревянный случай соответствующий для транспорта моря
Имя :
Гибочное устройство трубы
Радиус изгиба :
30-200мм
Машины :
2200Kg
Гарантия :
12 месяцев
Сила :
11 кВт
угол изгиба :
190 градусов
Описание



Машина для автоматического изгиба нефтеэлектрических гибридных сервотруб для деталей мотоциклов



1Я.Введение

Машины для изгиба труб приводятся в действие Y (кормление), B (ротация труб), C (сгибание труб), 3-осевым электрическим серво.

Выше 3-осевой электрический сервопривод, в сочетании с сервоугольным углом прецизионной тележки, изгиб

Использование электрического сервопривода избегает дефекта

что точность обычных машин для изгиба труб зависит от температуры масла и подходит

для больших нагрузок и массового производства.

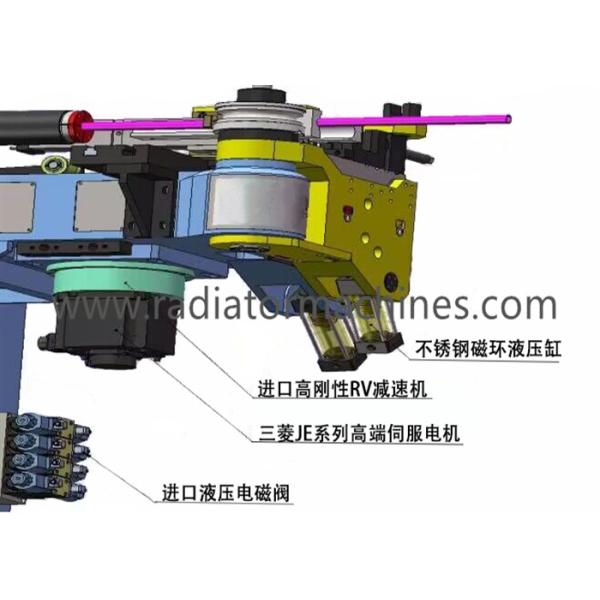

2. hСборка части

Труба 200mm сервопривода Hybird гибочной машины масла электрическая автоматическая для частей мотоцикла



不?? 钢磁环液压:Нержавеющая сталь Магнитное кольцо Гидравлические цилиндры

进口高刚性RV减速机: импортированный редуктор RV высокой жесткости

三?? JE系列高端伺服电机: Mitsubishi JE серии высококачественный сервомотор

进口液压电磁:Импортируемый гидравлический соленоидный клапан

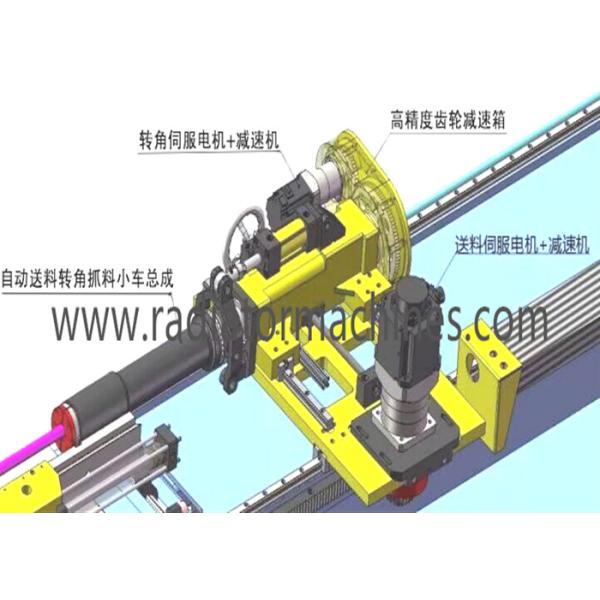

3.соединение питания тележки

Труба 200mm сервопривода Hybird гибочной машины масла электрическая автоматическая для частей мотоцикла

转角伺服电机+减速机:Угловой сервомотор + редуктор

Высокая точность 轮减速箱:Высокоточный редуктор передач

Автоматический подающий угол захвата автомобильной сборки

送料伺服电机+减速机:Сервомотор питания + редуктор

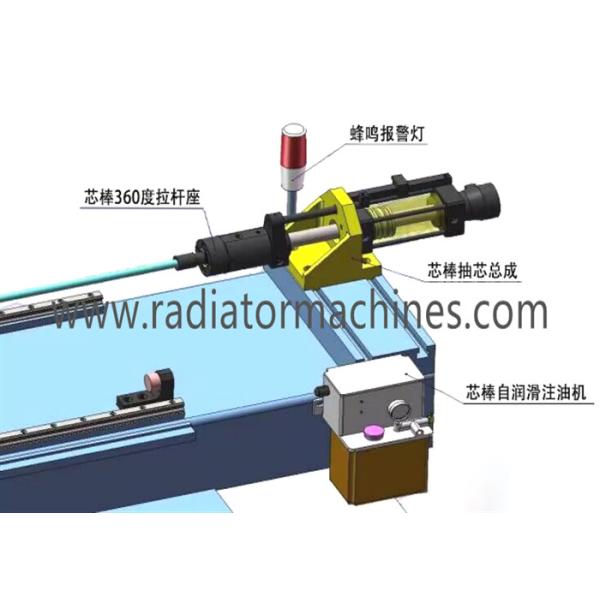

4. Сборка тягания ядра мандри (впрыск масла мандри является необязательным)



Труба 200mm сервопривода Hybird гибочной машины масла электрическая автоматическая для частей мотоцикла

蜂?? 报警灯:Сигнал тревоги

芯棒360度拉杆座:Мандрел 360 градусов кресло

芯棒抽芯总成:Сборка тягового центра мандрала

芯棒自??滑注油机:Машина для смазки масла с самосмазкой мандрель

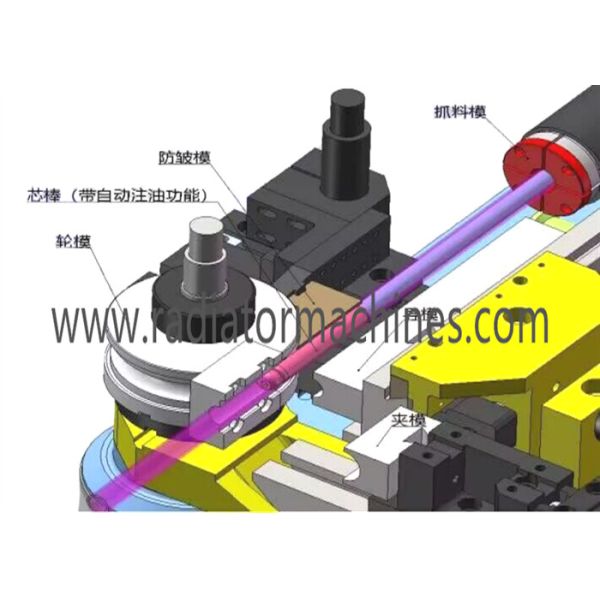

5. часть формы

Труба 200mm сервопривода Hybird гибочной машины масла электрическая автоматическая для частей мотоцикла

防?? 模:устойчивая к морщинам плесень

芯棒 ((带自动注油功能):Мандрел (с функцией автоматического наполнения масла)

轮模:Подставка колеса

抓料模:Схватить плесени



6. Ттехнические параметры

Нет, нет, нет. Основные технические данные ЕДИНСТВО CNC38RE S
1 Максимальная способность к изгибу/углеродистая сталь мм 38 на 2.0
2 Максимальная способность к изгибу/нержавеющая сталь мм 35 на 1.5
3 Максимальная изгибающая способность/металловая квадратная труба мм 30 на 2.0
4 Диапазон радиуса изгиба/круглая трубка мм 30-200
5 Диапазон радиуса изгиба/квадратная трубка мм 40-180
6 Максимальный диаметр взаимного питания Ммм. 28
7 Диапазон угла изгиба Степень 190
8 Максимальное эффективное расстояние от ядра Ммм. 2500
9 Рабочая высота машины Ммм. 1100
10 Регулируемый ход формы Ммм. 20-200
1 1 Сервомотор сгибающей трубы KW 5
1 2 скорость изгиба Степень/сек 150
1 3 Точность изгиба Степень ±0.05
1 4 Сервомотор питания KW 1.5
1 5 Скорость подачи Мм/сек 200-850
1 6 Точность подачи мм ±0.01
17 Сервомотор с вращающейся трубкой KW 0.4
18 Скорость вращающейся трубы Степень/сек 360
19 Точность труб Степень ±0.01
20 Скорость пробивания ядра Мм/сек 120
21 гидравлический двигатель KW 4
22 максимальное давление системы Kgf/cm2 120
23 предварительное давление Kgf/cm2 100
24 общая мощность KW 11
25 длина машины Ммм. 4400
26 ширина машины Ммм. 1100
27 высота машины Ммм. 1300
28 масса машины КГ 2200
