DW38CNC-3A1S Полностью автоматическая изгибающая машина для прямоугольных и круглых труб
DW38CNC-3A1S Полностью автоматическая изгибающая машина для прямоугольных и круглых труб
DW38CNC-3A1S Полностью автоматическая изгибающая машина для прямоугольных и круглых труб
DW38CNC-3A1S Полностью автоматическая изгибающая машина для прямоугольных и круглых труб
DW38CNC-3A1S Полностью автоматическая изгибающая машина для прямоугольных и круглых труб
DW38CNC-3A1S Полностью автоматическая изгибающая машина для прямоугольных и круглых труб
DW38CNC-3A1S Полностью автоматическая изгибающая машина для прямоугольных и круглых труб
DW38CNC-3A1S Полностью автоматическая изгибающая машина для прямоугольных и круглых труб
DW38CNC-3A1S Полностью автоматическая изгибающая машина для прямоугольных и круглых труб
DW38CNC-3A1S Полностью автоматическая изгибающая машина для прямоугольных и круглых труб
Спецификации
Номер модели :
38CNC-3A1S
Место происхождения :
Цзянсу, Китай (материк)
Минимальное количество заказов :
1SET/SETS
Условия оплаты :
L/C, T/T
Способность к поставкам :
100 комплектов в год
Время доставки :
45 рабочих дней
Подробная информация об упаковке :
Деревянный случай соответствующий для транспорта моря
Имя машины :
Автоматическая гибочная машина трубы
Модель :
DW38CNC-3A1S
Минимальное изгибание R для медных труб:1.5D :
Ø38X 3,8 мм
Минимальное изгибание R для трубы с.с. 1,5D :
Ø30X 2,5 мм
Доступность Длина изгибающей трубы :
2000 мм
Макс r для гнуть :
280 мм
Максимальный угол для гнуть :
185°
Мощность электродвигателя :
5.5 кВт
Вес :
2250 кг
Размер :
4200X1200X1400
Описание

DW38CNC-3A1S Полностью автоматическая изгибающая машина для прямоугольных и круглых труб

1.Фото машины

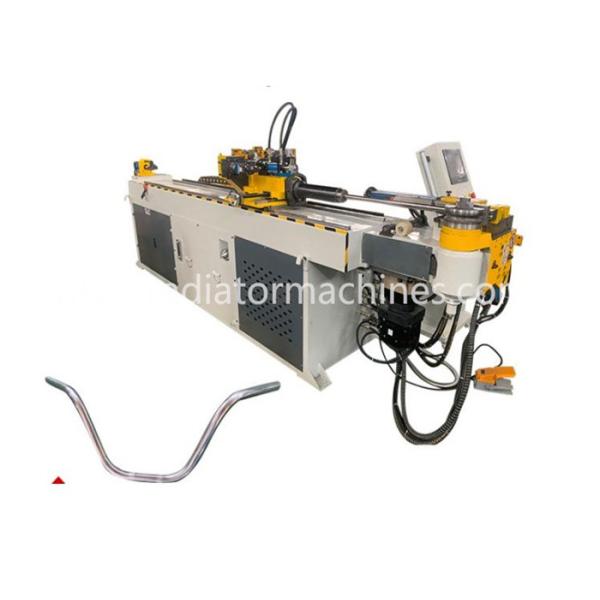

(1)Общая картина машины
DW38CNC-3A1S Полностью автоматическая изгибающая машина для прямоугольных и круглых труб

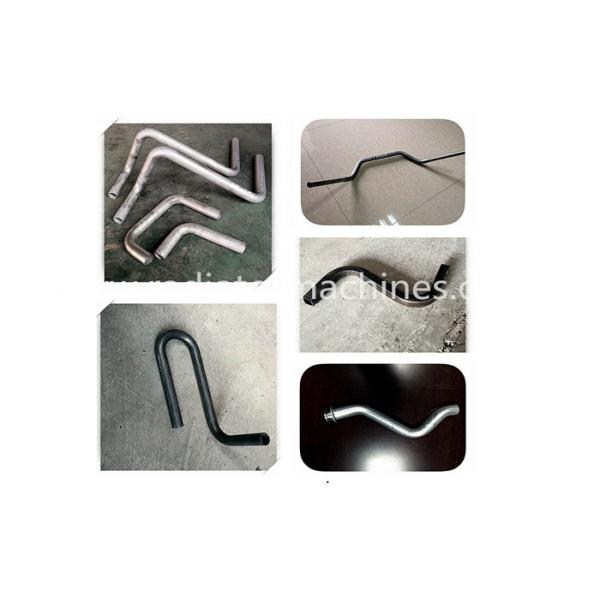

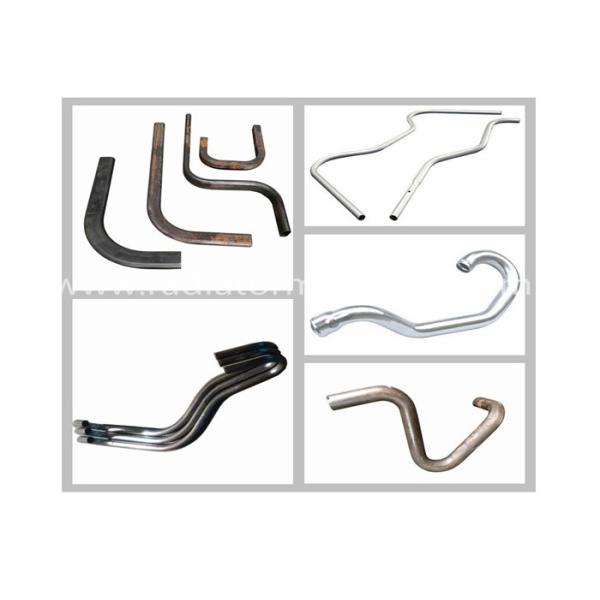

(2)Сгибающая форма для прямоугольной трубы и круглой трубы
 DW38CNC-3A1S Полностью автоматическая изгибающая машина для прямоугольных и круглых трубDW38CNC-3A1S Полностью автоматическая изгибающая машина для прямоугольных и круглых труб

2.Описание продукта
Адаптированный материал:
стальные трубы, трубы из нержавеющей стали, трубы из меди, трубы из алюминия; металлические трубы
Рекомендуемая отрасль применения:
автомобильные мобильные арматуры (масляные трубы для тормозов, глушители, сиденья), мотоциклы, оборудование для здоровья,
кондиционеры, велосипеды, стальные мебели, санитарные изделия и так далее.



3Основная спецификация

1Автоматическое распознавание мощности в машине и рабочей части, обработка быстрая и хорошая
2Медленное возвращение ядра, подкрепленное грузовиком, что влияет на угол.
3Вся операция в компьютере, простая, быстрая и правильная.
4. иллюстрированная система программирования: рисование и модификация на стерео трубопроводе изображения на экране, делает
операция просто, быстро и правильно
5Испытание отскока: сравнительное испытание на свойствах лотов трубных материалов
6Функция одноэтапного отладки - тщательное наблюдение за деформацией трубного материала во время
изготовление трейлов из мусора.
7Автоматическое рисование графики матриц помогает разработать новые продукты
8Общая проверка: гидравлическая/электрическая схема/приводные системы, отсутствие фазы в двигателях/инверсии,
напряжение, температура, давление масла, и автоматически диагностировать проблемы
4Технический параметр

программа Тип машиныDW38CNC-3A1S
Минимальное изгибание R для медных труб:1.5DØ38X 3,8 мм
Минимальное изгибание R для трубы с.с. 1,5DØ30X 2,5 мм
Доступность Длина изгибающей трубы2000 мм
Макс R для изгиба280 мм
Максимальный угол изгиба185°
Процесс изгиба для каждой трубы16
Уровень работыСкорость изгибаMa×85°/сек
Коэффициент вращенияMa×280°/сек
Скорость кормленияMa × 700 мм/сек
Рабочая точностьУгол изгиба±0,1°
Угол вращения±0,1°
Длина питания±0,1 мм
Ватт электрической машины для прессы масла14 мПа
Способ ввода информацииОсь (Y,B,C)
Способ изгибаСерво
Максимальная группа изгиба500
Мощность вращающегося сервомотора400 Вт
Мощность питания Сервомотор1.5 кВт
Мощность изгиба Сервомотор5 кВт
Мощность электродвигателя5.5 кВт
Масса машины2250 кг
Размер L W H ((mm) 3A1S4200X1200X1400


5.Основные механические части

Нет, нет, нет.ИмяПроизводствоИмя маркиСлужба
1ВыключательКитайCHINT2 года
2ВыключательКитайCHINT
3Контактник ACКитайCHINT
4ТерморелеФранцияШнайдер
5ТрансформаторКитайЦзючуань
6МикровыключательЯпонияОмрон
7Силовой переключательТайваньМианвелл
8Сервоэлектрическая системаЯпония400 Вт Мицубиши
1.5КВт Mitsubishi
5 кВт Mitsubishi
9PLC (CPU)ЯпонияМицубиши
10Сенсорный экранТайваньВайнвью
11Переключатель подходаЯпонияОмрон
12РелеЯпонияОмрон
13КодерЯпонияОмрон



6.Механические части и компоненты

1УскорительТайваньская PHT2 года
2Путеводитель BeelineТайвань HIWIN
3ПодшипникЯпония NSK
4Шаровой винтТайвань HIWIN
5Слайдер-гидТайвань HIWIN
6ИПКТайваньский ADVANTECHНеобязательно
7Операционная системаКитай DASONG2 года


7.Система гидравлического давления

Нет, нет, нет.ИмяПроисхождение и брендСлужба
1Различные магнитные клапаныЯпония Юкен2 года
2Нефтяной бакШанхай Баошань
3Кольцо печатиЯпония Valqua
4Нефтяная трубаТайвань Лианхуэй
5Двигатель масляного насосаКитай Тайху
6Масляный насосКитай Тайху
