Мобильная машина 50 м с отрицательным давлением для обнаружения утечек

Размер изделия и материал:


• Внешнее измерение:Приблизительно W 950×D 550×H 1000 (мм)
• ВнешнийМатериал: 304 нержавеющая сталь
• Внутреннее измерение:Приблизительно φ350×H 400 (мм)
• ВнутренниеМатериал: акриловый

Окружающая среда:

В многочисленных отраслях промышленности, включая химические, нефтеперерабатывающие, газораспределительные, фармацевтические и производственные,Системы визуального обнаружения утечек широко используются для быстрого обнаружения мелких утечек в системах сжатого воздухаИспользуя передовые методы визуализации, они позволяют точно идентифицировать утечки,укрепление возможностей инспекции и защита производственных условий.

Принцип испытания:

Испытание IPX8:

• Заполняя резервуар сжатым воздухом и увеличивая давление на поверхности воды, давление в воде увеличивается синхронно, тем самым имитируя различные условия глубины воды.


Испытание утечки под положительным давлением:

• Сначала поместите образец в давленную среду, если будет утечка, газ войдет внутрь образца, тем самым увеличивая внутреннее давление.Образец погружается под воду.Затем сжатый воздух высвобождается, чтобы сформировать разницу давления внутри образца, и внутренний газ будет высвобождаться, образуя непрерывные пузыри в воде.Точка утечки - это то место, откуда выходят пузыри воздуха..⁵

Описание продукта:

Разработанный для точности обнаружения утечек в различных системах и компонентах, инструмент визуального обнаружения утечек использует давление воздуха.Его продвинутый визуальный интерфейс упрощает процесс быстрой локализации источников утечки, способствуя как эффективности, так и точности, что имеет жизненно важное значение для поддержания мер по обеспечению качества и сохранения целостности продукции.

• Испытательная емкость изготовлена из акрилового материала, который удобен для пользователей для наблюдения изапись⁶.
• Встроенный высокоточный датчик давления, который может отображать изменения внутреннего давления синхронно.
• Покрытие резервуара подключено к механическому предохранительному клапану (не управляется программным обеспечением).безопасный клапан будет выпускать давление непосредственно для обеспечения безопасности пользователей.

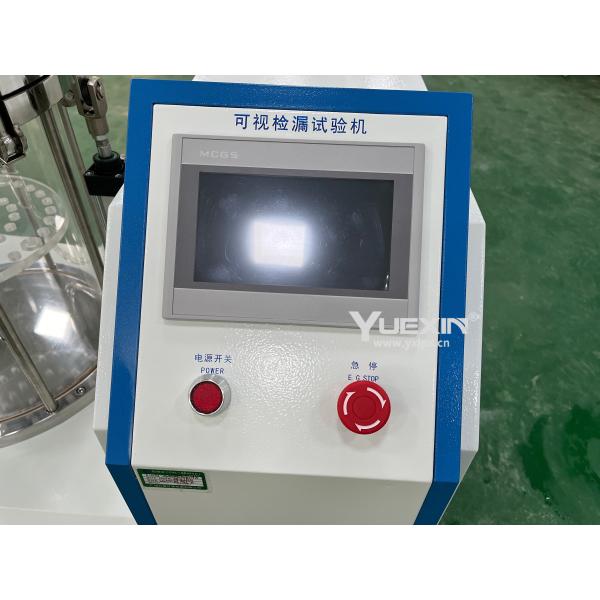

• Контроллер:4-дюймовый сенсорный экран + ПЛК, использующий самостоятельно разработанное программное обеспечение Yuexin, которое может переключаться на несколько языков⁷.


Стандартные характеристики:



Требования к установке:


• Источник воды: пожалуйста, приготовьте чистый источник воды.
• Источник воздуха: пожалуйста, подготовьте источник сжатого воздуха с выходном давлением 0,6-0,8 МПа⁹.
• Источник питания: 220V/50HZ, 100w;пожалуйста, проверьте, совместим ли он.
• Площадь сайта:≥ W800×D800×1200 мм


Уведомления:


1 Изображения в этом документе предназначены только для справки заказчика, и между фактической моделью и картинками могут быть различия в цвете.

2 В этом документе перечислены только некоторые стандарты испытаний, что не означает, что другие требования и стандарты испытаний не могут быть проведены.

3 Одно испытание только одновременно. Следующий проект может быть проведен только после завершения текущего испытания.мы можем предоставить многофункциональные индивидуальные тестовые решения в соответствии с требованиями пользователей.

4 Формула соотношения давления и глубины воды: P=9.8d (единица: kPa,m).

5 Иногда на поверхности оболочки продукта появляются пробелы, но эта часть не продержится долго или время от времени пузыри.наблюдать непрерывные пузыриЕсли изделие небольшое и внутри его почти нет места (например, шарики лампы), стандарт суждения более строгий: то есть, если есть пузырьки воздуха, это будет расценено как утечка.

Необходимо избегать царапины внутренней стены емкости, так как царапины повлияют на эффекты наблюдения и видео.

7 В настоящее время поддерживаются только китайский и английский интерфейсы; если будут введены другие языки, программное обеспечение можно обновлять удаленно.

8 Время, установленное на заводе, обычно составляет секунды.

9 Пользователь должен заранее подготовить компрессор воздуха (рекомендуемая емкость хранения газа > 60 л).

10 Фотографии могут не совпадать с фактическими и предназначены только для пользователя.

Детальные фотографии продукта:

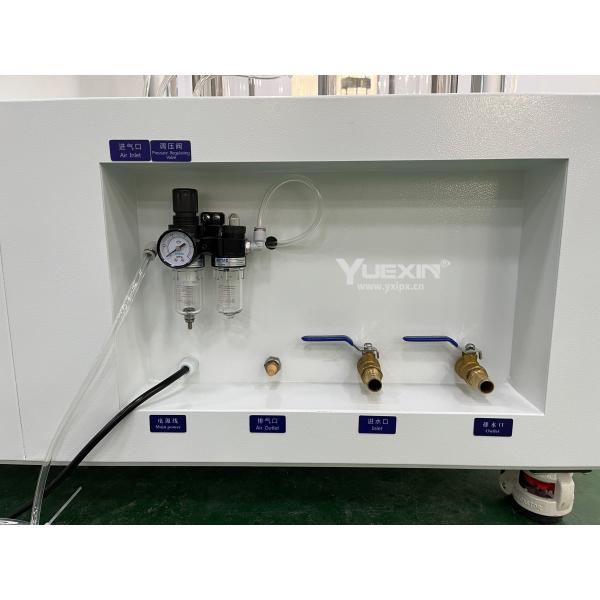

                                             клапан регулирования давления на панели управления
