Сверхиммунизированный Устройство остаточного тока типа B

• Общий

1.1 Функция

VKL11B RCD и VKL11B+ RCD имеют внешний вид, компактную структуру, хорошую надежность и высокую безопасность.

Прерыватели остаточного тока типа B подходят для бытовых и промышленных применений, где используются частотные инверторы, фотоэлектрические установки, зарядные устройства для электромобилей и аналогичные элементы.Тип B обеспечивает чувствительность к остаточному AC, пульсирующий и плавный постоянный ток, вместе с высокими частотами до 1 кГц.

Остатковые токовые выключатели типа B+ соответствуют полной характеристике типа B, с дополнительными значениями срабатывания, определенными до 20 КГц и ниже 420 мА.

Они основаны на электронной технологии, которая приносит преимущества более точного измерения остаточного тока и, как следствие, сокращения нежелательных сбоев.Эти устройства также не страдают с намагничиванием устройства отключения.

1.2 Отбор

Форма обнаруживаемой волны

Тип B

Установка заряда обеспечивается для синусоидных остаточных токов переменного тока, импульсных остаточных токов постоянного тока, чередующихся остаточных синусоидных токов до 1000 Гц,для пульсирующих прямых остаточных токов и для гладких прямых остаточных токов, применяется внезапно или постепенно увеличивается.

Тип B+

Удовлетворить полную функцию типа B, с дополнительными значениями срабатывания определены до 20KHZ и они ниже 420mA

Чувствительность к отключению

30 мА - дополнительная защита от прямого контакта.

100mA - координируется с земной системой согласно формуле IΔn<50/R, чтобы обеспечить

защита от косвенных контактов;

300mA - защита от косвенных контактов, а также от пожароопасности.

Сбиваниевремя

МгновенныйОн обеспечивает мгновенное срабатывание (без задержки).

Краткое время задержки

Селективный (срочная задержка)

1.3 Одобрения и сертификаты

• Технические параметры

• Особые особенности использования универсального SIQUENCE-перерывателя остаточного тока, чувствительного к потоку (тип B и тип B+)
  • Заявления

3.1 Типичные приложения, которые уязвимы к плавным остаточным токам постоянного тока:

- преобразователи частот с трехфазным соединением

- Медицинское оборудование, такое как рентгеновское оборудование или компьютерная томография

- фотоэлектрические или бесперебойные системы

- точки соединения (стенные ящики, зарядные станции) для электромобилей

- Контроллеры лифтов

- Отапливание трубопроводов

- Установка испытаний в лабораториях

- строительные площадки в соответствии с информационной информацией BGI 608 (Электронное оборудование)

на строительных площадках)

- зарядные станции для вилочных погрузчиков на аккумулятор

- Краны всех видов

- Смесительные установки, если соответствующие нагрузки подключены

- станки-инструменты с переменной скоростью, такие как фрезерные и шлифовальные станки или крутящие станки

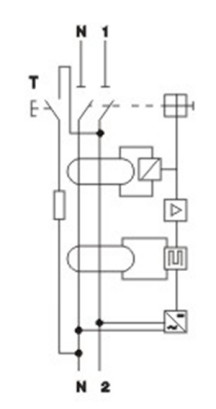

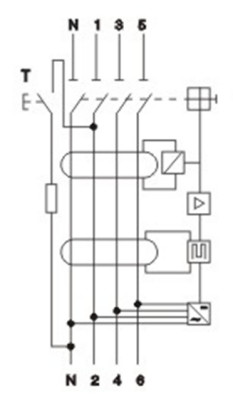

• Диаграммы проводки

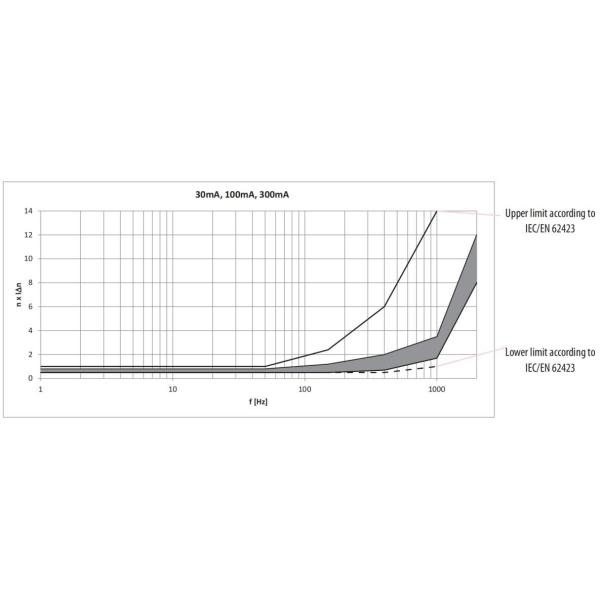

• Характеристики подкачки

.Тип B

• DРазмеры (мм)
•

RCD TYPE B представляет собой высокоустойчивый RCD со степенью защиты IP20. Он имеет номинальное напряжение 2P: 230/240V AC; 4P: 400/415V AC и номинальную температуру хранения -40 ° C ~ +70 ° C.Его номинальный остаточный рабочий ток составляет 30mA, обеспечивая дополнительную защиту от ударов электрическим током.

RCD TYPE B изготовлен из высококачественных материалов, предназначенных для высокой надежности и долговечности, обеспечивающих максимальную безопасность от ударов током и других электрических опасностей.Он также спроектирован так, чтобы его было легко устанавливать и обслуживать.

RCD TYPE B идеально подходит для жилых и коммерческих применений, обеспечивая надежную и экономически эффективную защиту от ударов током, пожаров и других электрических опасностей.Он также подходит для промышленных применений., где он может обеспечить защиту от высокопроизводительного электрического удара, электрического пожара и других электрических опасностей.

RCD TYPE B является отличным выбором для любого применения, где безопасность и надежность являются основными требованиями.Он предназначен для обеспечения максимальной защиты от ударов током и других электрических опасностей., обеспечивая при этом надежную и экономически эффективную защиту.

Особенности:

• Наименование продукта:Устройство остаточного тока тип B
• Степень защиты:IP20
• Номинальное напряжение:2P: 230/240В переменного тока; 4P: 400/415В переменного тока
• Номинальная температура хранения:-40°C~+70°C
• Номинальный остаточный рабочий ток I△n30mA, 100mA, 300mA, 500mA
• Номинальное изоляционное напряжение:500 В
• СверхиммунизированныйУстройство остаточного тока

Применение:

HAROK VKL11 RCD TYPE B - это устройство для остаточного тока, которое обеспечивает защиту от электрических ударов и пожаров, вызванных косвенным контактом и повреждениями изоляции.ISI и SEMKO с минимальным количеством заказов 5000. Он поставляется в бумажной коробке и занимает 4-6 недель для доставки после оплаты. Оплата принимается через FOB NINGBO или SHANGHAI с возможностью поставки 100000 штук в месяц.Имеет номинальное изоляционное напряжение 500 В, степень защиты IP20, номинальное время остаточного отсутствия работы 0,3 с, номинальная частота 50Hz/60Hz и номинальный ток 30mA.

Технические параметры:

Настройка:

Упаковка и перевозка:

Опаковка и транспортировка устройства остаточного тока ТИП Б:

ВУстройство остаточного токаТИП Б будет упакован в прочную картонную коробку и запечатан водонепроницаемым пакетом.Посылка будет отправлена с помощью надежной курьерской службы, гарантируя, что он прибывает в идеальном состоянии.
