Тип задержка автомата защити цепи утечки земли VKL11 короткого периода времени g
Тип задержка автомата защити цепи утечки земли VKL11 короткого периода времени g
Тип задержка автомата защити цепи утечки земли VKL11 короткого периода времени g
Тип задержка автомата защити цепи утечки земли VKL11 короткого периода времени g
Тип задержка автомата защити цепи утечки земли VKL11 короткого периода времени g
Тип задержка автомата защити цепи утечки земли VKL11 короткого периода времени g
Спецификации
Номер модели :
VKL11
Место происхождения :
Китай
Минимальное количество заказов :
1000
Подробная информация об упаковке :
Бумажная коробка
Время доставки :
через 4-6 недель после оплаты
Условия оплаты :
ОБМАНЫВАЙТЕ Нинбо или Шанхай
Способность к поставкам :
1001000 штук в месяц
Номинальный ток :
6A-100A
Степень защиты :
IP20
Напряжение тока изоляции :
≥2KV
Вес :
0.2KG/DP; 0.4KG/FP
Размер :
35.8*75.6*86.6/DP; 71.3*75.6*86.6/FP
Температура рабочей среды :
-25℃~+50℃
Материал :
pa66
Время отключения :
≤0.1s
Описание

VKL11 Прерыватель выделения земли (ELCB) типа G Сроки сортировки

1Генерал.

1.1 Функция



Контроль электрических цепей.

Защищать людей от косвенных контактов и дополнительную защиту от прямых контактов.

Защищать установки от пожароопасности вследствие сбоев изоляции.

Прерыватели остаточного тока используются в жилищном строительстве, терциарном секторе и промышленности.


1.2 Отбор


Форма обнаруживаемой волны



Тип ЕЦБ Подходит для электрических сетей
  Импульсирующий постоянный ток Гармоники Переменные волны
Класс AC Нет, нет. Нет, нет. Нет, нет.
Класс Да, да. Нет, нет. Нет, нет.
S, ASI КЛАСС Да, да. Да, да. Да, да.


Класс ELCB может не работать удовлетворительно в электрической сети, распределяемой гармоническими и переключающимися транзиторами, и может вызвать неудобство.


Класс переменного тока

Установка отключения обеспечивается для медленно увеличивающегося синусоидального остаточного тока переменного тока



Класс

Установление отключения обеспечивается для синусоидных остаточных токов переменного тока и для импульсных остаточных токов постоянного тока, независимо от того, применяются они внезапно или медленно увеличиваются.



А.Si Тип- Полный тип А + Си: Сверхзащищенный (высокий иммунитет к нежелательным попаданиям)

Отключение обеспечивается не только для синусоидных остаточных токов переменного тока, но и для импульсирующих остаточных токов постоянного тока, независимо от того, применяются они внезапно или медленно увеличиваются.Тип G/SI с фильтрами против поддельных сбоев, вызванных гармониями и преходящими перепадамиПри воздействии 8/20us всплеска 3000A, этот высокий иммунитет RCCB все еще будет в стабильном состоянии.

Примечание: Наш тип ASi включает в себя функцию G/KV и функцию Si.




1.3 Одобрения и сертификаты

Мы заверяем, что ELCB прошел испытания на следующие рутинные испытания согласно IS: 12640 (часть 1):2016 и был признан соответствующим

с требованиями.

1Проверка эксплуатационных характеристик в соответствии со статьей D0 CL9.9

2Проверка работы испытательного устройства при пределах номинального напряжения согласно Seq. - D1 CL9.16

3Испытание высокого напряжения согласно пункту D.3 приложения D

4Испытание на стандартные значения времени перерыва и времени без действия согласно CL 5.3.12 (таблица -1)

Тип задержка автомата защити цепи утечки земли VKL11 короткого периода времени g



Чувствительность к отключению
10mA - точная защита от утечек прибора и использование в ванной.
30 мА - дополнительная защита от прямого контакта.
100mA - координируется с земной системой согласно формуле I△n < 50/R, чтобы обеспечить защиту от косвенных контактов;
300mA/500mA - защита от косвенных контактов, а также от пожароопасности.
Сбиваниевремя
Мгновенный
Он обеспечивает мгновенное срабатывание (без задержки).
Краткое время задержки Си, Г, КВ
Он гарантирует, что любое срабатывание не менее 10 миль.
Si: сверхиммунизированный (высокий иммунитет к нежелательным столкновениям).

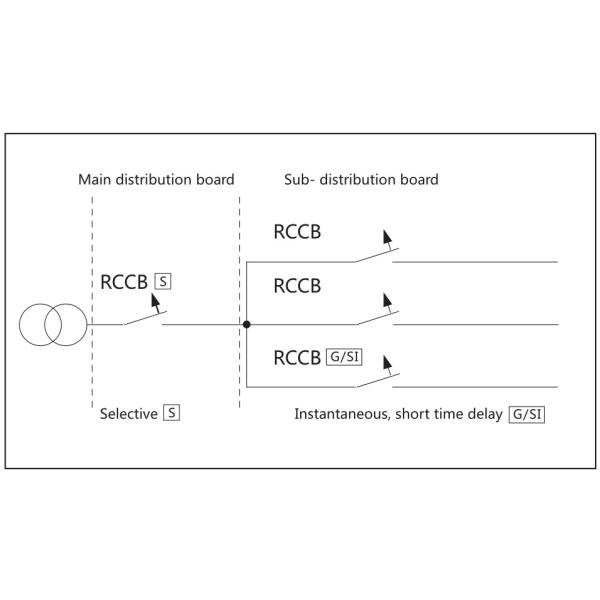

ВыборочныйТип задержка автомата защити цепи утечки земли VKL11 короткого периода времени g
Он обеспечивает полную дискриминацию с неселективным ELCB ((RCCB), размещенным ниже по течению.
Тип задержка автомата защити цепи утечки земли VKL11 короткого периода времени g



ЕЦБОтопитель утечки земли

2.Технические параметры

  Стандартный IEC/EN 61008-1AS/NZS61008.1
Электрические характеристики Модель No. VKL11
Поляки 2P, 4P
Номинальный ток В 16A, 25A, 32A, 40A, 63A, 80A, 100A
Номинальная чувствительность I△n 10mA ((2P/4P 16A,25A.32A/40A), 30mA, 100mA, 300mA
Номинальное напряжение Ue 2P: 240V 4P: 415V
Изоляционное напряжение Ui 415 В
Номинальная частота 50/60 Гц
Номинальная остаточная пропускная способность I△m 1500 А
Ток короткого замыкания Inc=I△c 6000A, 10000A
Тип (форма волны обнаруженной утечки земли) G
Время перерыва под I△n ≤ 0,1 с ((нормальный тип), 10 мс ~ 300 мс ((ASi тип). 150 мс ~ 500 мс ((S тип)
Номинальный импульс выдерживает напряжение ((1.2/50) Uimp 4 кВ
Диэлектрическое испытательное напряжение при инд. частоте в течение 1 мин. 2.5
Степень загрязнения 2
Механические характеристики Электрическая продолжительность жизни ≥ 2000
Продолжительность службы ≥ 2000
Показатель тока отказа Да, да.
Степень защиты терминала IP20

Температура окружающей среды

Среднесуточная температура ≤35°C)

 -25°C до 50°C
Хранить в температурном состоянии -30°C до 70°C
Установка Тип терминального соединения Кабельная/прицепная решетка
Размер терминала верхний/нижний для кабеля 25-35 мм2
18-3/18-2 AWG
Размер терминала верх/нижняя часть для автобусной стойки 10/16 мм2
18-8/18-5 AWG
Сжимательный момент 2.5 N·m
- 22 ин-ибс.
Установка На рельсах DIN EN 60715 (35 мм) с помощью быстрого зажимателя
Соединение Сверху и снизу

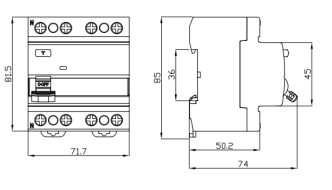

3.Размеры контура и установки (мм)

Тип задержка автомата защити цепи утечки земли VKL11 короткого периода времени gТип задержка автомата защити цепи утечки земли VKL11 короткого периода времени g

ELCB. Прерыватель от утечки земли.

Описание продукта:



VORAX ELCB Earth Leakage Circuit Breaker - это надежное и доступное устройство для защиты людей и оборудования от опасности электрического удара.высокая точность, и широкий диапазон температуры рабочей среды от -25°C до +50°C. Его легко устанавливать и обслуживать, и он доступен с несколькими номинальными чувствительностями 30mA/100mA/300mA,с весом, который варьируется в зависимости от модели продуктаИспользуемый материал оболочки - PA66, что делает его прочным и стойким к износу.

a. мы гарантируем 5 лет гарантии;

b. Материал оболочки ELCB - PA66 вместо бакелита (бакелитная оболочка легко ломается при падении на землю)

c. Материал нижнего замка PA66 вместо железа с пружиной (железный замк с пружиной легко ломается и не выглядит хорошо)

У нас есть идеальное испытательное оборудование на нашей фабрике для тестирования продуктов во время производства,Все ELCB будут проверяться и проверяться по одному по крайней мере 5 раз перед поставкой..

e. VORAX был сертифицирован системой менеджмента качества ISO9001 и все продукты, производимые в VORAX, строго соответствуют международным стандартам IEC/EN.

f. Продукция VORAX получила различные международные сертификаты, включая SAA, CB, CE, NF, SEMKO и т.д.

Мы единственная китайская компания, которая имеет сертификат ISI для Индии.

Мы одна из двух компаний, имеющих сертификат NF для Франции.



Поэтому, если вы покупаете наш RCCB, хорошее качество продукции гарантируется на 100% и вы не будете иметь никаких проблем с сертификацией.



Настройка:

Прерыватель от утечки земли ELCB
  • Бренд: HAROK
  • Номер модели: VKL11
  • Место происхождения: КНР
  • Сертификация: NF, SEMKO, VDE, KEMA
  • Минимальное количество заказов: 1000
  • Упоминания об упаковке:
  • Время доставки: 4-6 недель после оплаты
  • Условия оплаты: FOB NINGBO или SHANGHAI
  • Способность поставлять: 100000 штук в месяц
  • Номинальное напряжение: 240V/415V
  • Изоляционное напряжение: ≥ 2 КВ
  • Время поездки: ≤0,1 с
  • Номинальная чувствительность: 30mA/100mA/300mA
  • Температура рабочей среды: -25°C~+50°C


Упаковка и перевозка:

ELCB Прерыватели нарушения связи с землей Упаковка и перевозка

ELCB Earth Leakage Circuit Breaker упаковывается в картонную коробку соответствующего размера для защиты от потенциального повреждения при транспортировке.На коробке указано название продукта и другая соответствующая информация.Затем коробку запечатают и обернут пластиковым мешком, чтобы гарантировать, что коробка не подвергается воздействию внешних элементов.

ELCB Earth Leakage Circuit Breaker поставляется с отслеживаемой службой доставки. Это позволяет нам отслеживать продукт и гарантировать его своевременное прибытие в пункт назначения.Мы также включаем дополнительный слой защиты, чтобы гарантировать, что продукт достигает места назначения в безопасном и не поврежденном состоянии.
