автомат защити цепи RCCB 50/60Hz 2P 4P электрический остаточный настоящий для нагревателя воды
автомат защити цепи RCCB 50/60Hz 2P 4P электрический остаточный настоящий для нагревателя воды
автомат защити цепи RCCB 50/60Hz 2P 4P электрический остаточный настоящий для нагревателя воды
автомат защити цепи RCCB 50/60Hz 2P 4P электрический остаточный настоящий для нагревателя воды
автомат защити цепи RCCB 50/60Hz 2P 4P электрический остаточный настоящий для нагревателя воды
автомат защити цепи RCCB 50/60Hz 2P 4P электрический остаточный настоящий для нагревателя воды
Спецификации
Номер модели :
VFL001
Место происхождения :
Китай
Минимальное количество заказов :
5000
Подробная информация об упаковке :
Бумажная коробка
Время доставки :
через 4-6 недель после оплаты
Условия оплаты :
ОБМАНЫВАЙТЕ Нинбо или Шанхай
Способность к поставкам :
1001000 штук в месяц
Номинальное напряжение Ue :
2P: 240V 4P: 415V
Номинальная частота :
50/60 Гц
Расклассифицированная чувствительность внутри△ :
10mA (2P/4P 16A-40A), 30mA, 100mA, 300mA
Расклассифицированный импульс обслуживания выдержать напряжение тока :
6KV
Расклассифицированное течение внутри :
16A, 25A, 32A, 40A, 63A, 80A, 100A
Расклассифицированная окончательная разрывная мощность короткого замыкания :
10kA
Сертификат :
CE, ISI, NF, SEMKO, VDE, KEMA
Описание

VFL001 Мощность отключения от короткого тока остаточного тока (RCCB) номиналом 6kA



VFL001 Прерыватель остаточного тока (RCCB) типа A типа AC типа ASi

автомат защити цепи RCCB 50/60Hz 2P 4P электрический остаточный настоящий для нагревателя воды



1Генерал.



1.1 Функция



Контроль электрических цепей.

Защищать людей от косвенных контактов и дополнительную защиту от прямых контактов.

Защищать установки от пожароопасности вследствие сбоев изоляции.

Прерыватели остаточного тока используются в жилищном строительстве, терциарном секторе и промышленности.



1.2 Отбор

Форма обнаруживаемой волны



Класс переменного тока

Установка отключения обеспечивается для медленно увеличивающегося синусоидального остаточного тока переменного тока



Класс

Установление отключения обеспечивается для синусоидных остаточных токов переменного тока и для импульсных остаточных токов постоянного тока, независимо от того, применяются они внезапно или медленно увеличиваются.



А.Si Тип- Полный тип А + Си: Сверхзащищенный (высокий иммунитет к нежелательным попаданиям)

Отключение обеспечивается не только для синусоидных остаточных токов переменного тока, но и для импульсирующих остаточных токов постоянного тока, независимо от того, применяются они внезапно или медленно увеличиваются.Тип G/SI с фильтрами против поддельных сбоев, вызванных гармониями и преходящими перепадамиПри воздействии 8/20us всплеска 3000A, этот высокий иммунитет RCCB все еще будет в стабильном состоянии.

Примечание: Наш тип ASi включает в себя функцию G/KV и функцию Si.





1.3 Одобрения и сертификаты

Сертифицируем, что RCCB прошла испытания на следующие рутинные испытания согласно IS: 12640 (часть 1):2016 и показала соответствие

с требованиями.

1Проверка эксплуатационных характеристик в соответствии со статьей D0 CL9.9

2Проверка работы испытательного устройства при пределах номинального напряжения согласно Seq. - D1 CL9.16

3Испытание высокого напряжения согласно пункту D.3 приложения D

4Испытание на стандартные значения времени перерыва и времени без действия согласно CL 5.3.12 (таблица -1)



Чувствительность к отключению

10mA - точная защита от утечек прибора и использование в ванной.

30 мА - дополнительная защита от прямого контакта.

100mA - координируется с земной системой согласно формуле I△n < 50/R, чтобы обеспечить защиту от косвенных контактов;

300mA/500mA - защита от косвенных контактов, а также от пожароопасности.

Сбиваниевремя

Мгновенный

Он обеспечивает мгновенное срабатывание (без задержки).

Краткое время задержки ASi

(Высокий иммунитет/ Избегайте неудобств и слепоты)

Он гарантирует, что любое срабатывание не менее 10 миль.

Выборочныйавтомат защити цепи RCCB 50/60Hz 2P 4P электрический остаточный настоящий для нагревателя воды

Он обеспечивает полную дискриминацию с неселективным RCD, размещенным ниже по течению.

автомат защити цепи RCCB 50/60Hz 2P 4P электрический остаточный настоящий для нагревателя воды







RCCBОставшийся ток отключателя



2.Технические параметры

  Стандартный IEC/EN 61008-1AS/NZS61008.1
Электрические характеристики Модель No. VFL001
Поляки 2P, 4P
Номинальный ток В 16A, 25A, 32A, 40A, 63A, 80A, 100A
Номинальная чувствительность I△n 10mA ((2P/4P 16A,25A.32A/40A), 30mA, 100mA, 300mA
Номинальное напряжение Ue 2P: 240V 4P: 415V
Изоляционное напряжение Ui 415 В
Номинальная частота 50/60 Гц
Номинальная остаточная пропускная способность I△m 1500 А
Ток короткого замыкания Inc=I△c 6000A, 10000A
Тип (форма волны обнаруженной утечки земли) AC, A, ASi, S
Время перерыва под I△n ≤ 0,1 с ((нормальный тип), 10 мс ~ 300 мс ((ASi тип). 150 мс ~ 500 мс ((S тип)
Номинальный импульс выдерживает напряжение ((1.2/50) Uimp 4 кВ
Диэлектрическое испытательное напряжение при инд. частоте в течение 1 мин. 2.5
Степень загрязнения 2
Механические характеристики Электрическая продолжительность жизни ≥ 2000
Продолжительность службы ≥ 2000
Показатель тока отказа Да, да.
Степень защиты терминала IP20

Температура окружающей среды

Среднесуточная температура ≤35°C)

 -25°C до 50°C
Хранить в температурном состоянии -30°C до 70°C
Установка Тип терминального соединения Кабельная/прицепная решетка
Размер терминала верхний/нижний для кабеля 25-35 мм2
18-3/18-2 AWG
Размер терминала верх/нижняя часть для автобусной стойки 10/16 мм2
18-8/18-5 AWG
Сжимательный момент 2.5 N·m
- 22 ин-ибс.
Установка На рельсах DIN EN 60715 (35 мм) с помощью быстрого зажимателя
Соединение Сверху и снизу

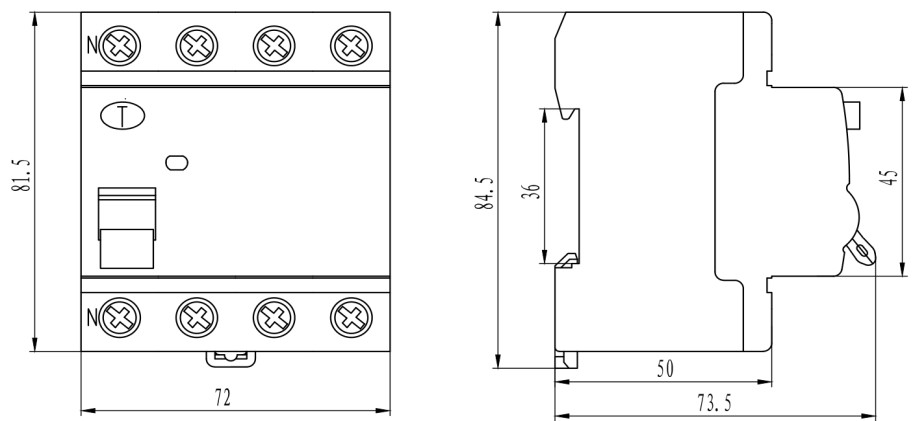

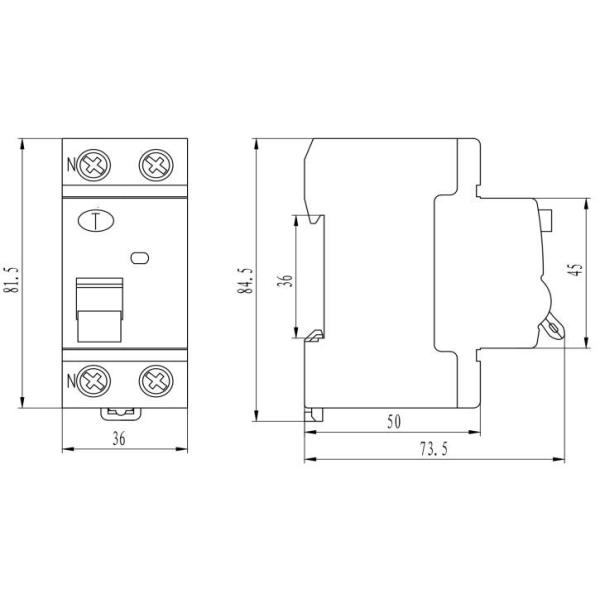

3.Размеры контура и установки (мм)



автомат защити цепи RCCB 50/60Hz 2P 4P электрический остаточный настоящий для нагревателя водыавтомат защити цепи RCCB 50/60Hz 2P 4P электрический остаточный настоящий для нагревателя воды

Описание продукта:

Прерыватель остаточного тока типа A, типа AC, типа ASi является надежным и безопасным продуктом с широким спектром применений.Он предназначен для защиты от электрического удара из-за утечки токов., а также для обнаружения коротких схем и перегрузок. RCCB имеет номинальное напряжение 230V AC и номинальный ток 30mA-100mA. Он сертифицирован для выполнения самых высоких стандартов безопасности, включая CE,ИСИRCCB с маркировкой ISI был протестирован и одобрен Индийским институтом стандартов,и прерыватель остаточного тока Inmetro сертифицирован Бразильским национальным институтом метрологииПрерыватель остаточного тока с маркировкой CE соответствует нормам безопасности Европейского Союза.Имеет номинальную продолжительность работы ≤1 с и номинальную частоту работы 50/60 Гц, обеспечивая превосходную защиту от ударов электрическим током.



Особенности:

  • Наименование продукта: Прерыватель остаточного тока RCCB
  • Сертификации: NF SEMKO VDE KEMA, Прерыватель остаточного тока с маркировкой ISI
  • Номинальный остаточный рабочий ток: 10mA-300mA
  • Номинальный рабочий импульс Выдерживает напряжение: 6 кВ
  • Номинальная рабочая мощность прерывания короткого замыкания: 10 кА
  • Номинальный остаточный ток в режиме отключения: ≤0,1 с
  • Номинальный ток: 16A-100A


Применение:

Прерыватель остаточного тока HAROK VFL001 RCCB с сертификацией Inmetro является идеальным устройством для защиты людей от ударов током и пожаров,поскольку он может обнаружить и изолировать ток непосредственно с его номинальным током 30mA-100mA и изоляционным напряжением 500VОн сертифицирован NF, SEMKO, VDE, KEMA, ISI, CE и имеет номинальное рабочее импульсное напряжение 6 кВ, номинальную мощность короткого замыкания 10 кА,что делает его подходящим для различных примененийПри минимальном количестве заказа 5000 штук продукт может быть доставлен в течение 4-6 недель после оплаты, а бумажная картонная упаковка обеспечивает безопасность продукции.С способностью производить 100,000 штук в месяц, HAROK VFL001 остаточный токовой выключатель RCCB является идеальным выбором для любых жилых, коммерческих и промышленных применений.



Технические параметры:

Параметр Стоимость
Номинальная пропускная способность к разрыву короткой цепи 10 кА
Нормированная пропускная способность к разрыву короткой цепи при эксплуатации 10 кА
Сертификат CE, ISI, NF, SEMKO, VDE, KEMA
Номинальный остаточный ток вне времени ≤0,1s
Номинальное изоляционное напряжение 500 В
Номинальная максимальная пропускная способность на короткую сцепку 10 кА
Номинальный остаточный рабочий ток 30-300 мА
Номинальное напряжение 240/415В переменный
Номинальная частота 50/60 Гц


Настройка:

Прерыватель остаточного тока RCCB с маркировкой ISI
  • Бренд: HAROK
  • Номер модели: VFL001
  • Место происхождения: КНР
  • Сертификация: NF, SEMKO, VDE, KEMA, ISI, CE
  • Минимальное количество заказов: 5000
  • Упоминания об упаковке:
  • Время доставки: 4-6 недель после оплаты
  • Условия оплаты: FOB NINGBO или SHANGHAI
  • Способность поставлять: 100000 штук в месяц
  • Сертификат: CE, ISI, NF, SEMKO, VDE, KEMA
  • Номинальная максимальная мощность разрыва короткой цепи: 10 кА
  • Номинальное напряжение: 240/415В переменного тока
  • Номинальный импульс Выдерживает напряжение: 4 кВ
  • Номинальный ток: 30-300mA


Упаковка и перевозка:

Упаковка и транспортировка прерывателя остаточного тока RCCB

Оставшиеся токовые выключатели RCCB обычно упаковываются в одну коробку, которая содержит выключатель, руководство по эксплуатации и все необходимые аксессуары.Затем коробку упаковывают в пластиковый пакет для защиты от влаги и пыли..

В упаковке также должна быть упаковка с номером заказа, адресом доставки, информацией о продукте и любой другой соответствующей информацией.

На упаковке должны быть указаны название продукта, номер товара, имя клиента и любая другая соответствующая информация.

Посылка должна быть надежно упакована для отправки. Коробка должна быть запечатана лентой и должна быть четко помечена с адресом отправителя и любой другой соответствующей информацией.

Перевозка должна осуществляться с использованием надежной службы перевозчика.Следовательная информация должна быть предоставлена клиенту, чтобы он мог отслеживать ход посылки.
