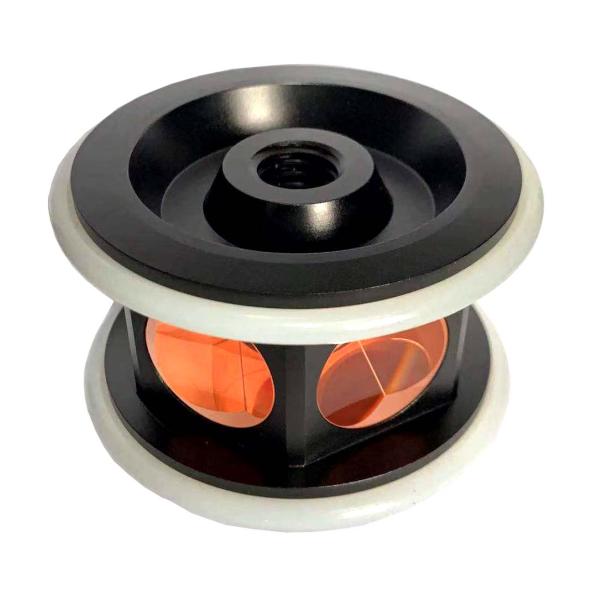

Двойное 5/8" устанавливающ поток тип Topcon высокой точности призмы 360 градусов для полной станции

Модель: PT360

Спецификации:

Самые интересные:

1. Тип Topcon собрание призмы 360 градусов полноразмерное робототехническое отличает 6 35mm мед-покрытыми призмами и включает защитный резиновый бампер на внешнем кольце.

2. Призма имеет нул смещений и 5/8 x 11 устанавливая потока на верхнем и нижнем.

3. Оно совместимый со всеми робототехническими полными станциями.

4. Случай хранения включил.

Призма 360 градусов

Вместо собрания одиночного tripleprism стеклянного, призма 360° состоит из 6 плотно собранных тройных тел стекла призмы.

Каждое тело соответствует к одиночной круглой призме но с более небольшими размерами и с только немножко углами земли.

Этот тип призмы обеспечивает непрерывное и постоянное отражение сигнала EDM.

Оптически применения призмы обзора

Исследуя призмы рефлектора использованы топографами и инженерами для того чтобы измерить изменение в положении цели которая приняты, что двигает. Призмы обзора использованы для широкого диапазона контролировать применения включая:

• Контроль рельса
• Контроль поселения
• Контроль смещения
• Контроль деформации
• Контроль схождения

Ряд призмы
Исследуя призмы, также известные как ретро-рефлекторы, перенаправляют измеряя заднюю часть луча к EDM (электронному измерению расстояния) для обработки расстояния. 2 основных фактора для хорошего измерения ряда: диаметр призмы и отступление луча. Если отступление луча не точно после этого, то возвращенный луч пропустит EDM совершенно. Это происходит главным образом около максимальной дальности EDM.

Точность держателя призмы
Точность призмы определена фактическим месторасположением призмы в своей банке и после этого к держателю призмы.

Смещения призмы обзора
Некоторые исследуя призмы имеют смещение должное к факту что переданный луч от EDM принимает длинный для того чтобы войти и выйти из призму. Более длинное время переводит к измеренному международному. Расстояние исправлено путем использование „смещения“ и/или располагать призму в отношение к линии отвеса держателя призмы. Общие смещения 0, -17,5 mm, -30 mm, -34 mm, и -40 mm. Смещение определено путем умножать высоту призмы против R.I. стекла использовало.
