N-type Female Flange PCB Mount RF Connector Золотопокрытый / Никельнопокрытый
N-type Female Flange PCB Mount RF Connector Золотопокрытый / Никельнопокрытый
N-type Female Flange PCB Mount RF Connector Золотопокрытый / Никельнопокрытый
N-type Female Flange PCB Mount RF Connector Золотопокрытый / Никельнопокрытый
Спецификации
Номер модели :
N-KFD19
Место происхождения :
Китай
Минимальное количество заказа :
100 шт.
Условия оплаты :
T/T, L/C, Western Union
Способность к поставкам :
1,0001000 штук в месяц
Время доставки :
Не позднее 3 недели
Подробная информация об упаковке :
Стандартный экспортный картон
Наименование продукта :
Тип RF коаксиальное Conector n
Покрытие :
Покрытые золотом/никелем
Импеданс :
50Ω
Диапазон частот :
DC~11GHz
Модель :
N-KFD19
Половое положение :
женская
Описание

Окончательное решение для высокопроизводительных RF-приложений

Коннекторы N-типа представляют собой коаксиальные коннекторы с натяжкой с хорошей антивибрационной способностью и электрическими характеристиками и типичным диапазоном частот до 11 ГГц.Наш диапазон частот может достигать 18 ГГц.Они подходят для различных типов радиочастотных кабелей и обычно используются в авиации, аэрокосмической, радиолокационной, микроволновой, цифровой связи, испытательных и измерительных приборах и т.д.Мы предлагаем настройки для различных N-тип разъемов и адаптеров для удовлетворения различных требований клиентов.мы можем предоставить решение, которое соответствует вашим потребностям.



Спецификация

Электрические характеристики
Импеданс 50Ω
Диапазон частот DC ~ 11 ГГц ((Max.18 ГГц)
Номинальное напряжение 1000VRMS* (макс.Уровень моря)
Диэлектрики Напряжение-сопротивление 1500VRMS* ((Max.Sea Level)
Сопротивление изоляции ≥ 5000 МΩ
Центровое сопротивление Внешний проводник ≤ 0,5 мΩ
Центральный дирижер ≤ 1,5 мΩ
VSWR ≤ 1.3
Материалы и механические характеристики
Центральный дирижер Мужчина Латунь, позолоченная
Женщина Фосфор бронза, позолоченная
Устойчивый контакт Фосфор бронза Никельно покрытые, пассивированные
Оружие / корпус Медь из нержавеющей стали Позолоченная пассивация
Сцепка для кабелей Медь Никельное покрытие
Прокладка Силиконовый каучук
Изолятор ПТФЕ
Прочность 500 циклов

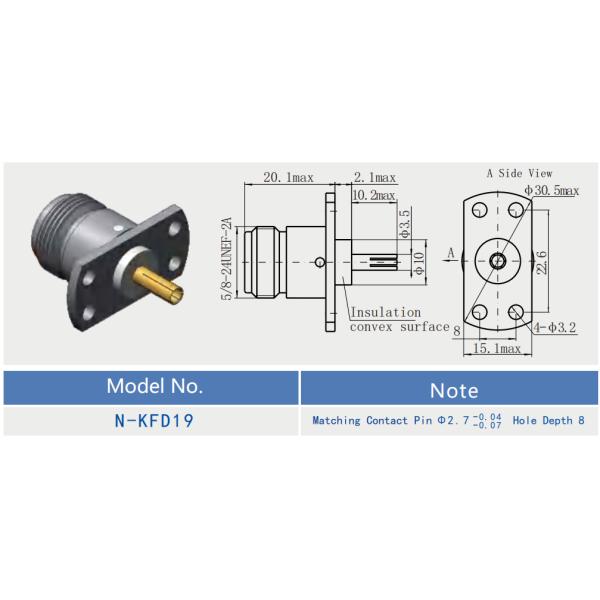

Подробный рисунок

N-type Female Flange PCB Mount RF Connector Золотопокрытый / Никельнопокрытый



Применение:

  1. Авиация и аэрокосмическая промышленность: соединители типа N обычно используются в системах авионики, таких как системы связи, навигации и наблюдения.

  2. Радарные системы: Эти соединители используются в радиолокационных системах для обеспечения надежных и высокопроизводительных соединений для передачи и приема радиочастотных сигналов.

  3. Микроволновые и беспроводные связи: соединители типа N используются в микроволновых системах, таких как спутниковая связь, сотовые базовые станции и беспроводные сетевые оборудования.

  4. Испытательные и измерительные приборы: Эти соединители используются в испытательном оборудовании, осциллоскопах, анализаторах спектра и других измерительных приборах для обеспечения точной и стабильной передачи сигнала.

  5. Медицинские устройства: соединители типа N используются в медицинском оборудовании для визуализации, таких как аппараты МРТ и рентгеновские устройства, для облегчения подключения радиочастотных кабелей.

  6. Потребительская электроника: Эти разъемы можно найти в различных потребительских электронных устройствах, включая телевизоры, радио и аудиосистемы, для подключения радиочастотных кабелей и антенн.

Каталог продукции:

РЧ-адаптер
Сборки радиочастотных кабелей
РЧ-коннектор SMA/SSMA
Коннектор серии J30J
Микроволновые вращающиеся соединения
Водопровод к коаксиальному адаптеру
MCX/MMCX RF соединитель
SMP/SSMP RF соединитель
Герметические уплотнители стекло-металл
TNC RF соединитель
РЧ-коннектор типа N
Миллиметровые волновые разъемы ((2,4 мм, 2,92 мм)



Упаковка и доставка:

* Стандартная экспортная коробка
* В соответствии с требованиями клиентов



Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
