золото 335V 18GHz покрыло женский разъем на перегородке SMA
золото 335V 18GHz покрыло женский разъем на перегородке SMA
золото 335V 18GHz покрыло женский разъем на перегородке SMA
золото 335V 18GHz покрыло женский разъем на перегородке SMA
Спецификации
Номер модели :
SMA-KYD102
Место происхождения :
Китай
Количество минимального заказа :
100 ПК
Условия оплаты :
Т/Т, Л/К, западное соединение
Способность поставки :
100 000 частей в месяц
Срок поставки :
Не позднее 3 недели
Упаковывая детали :
стандартная коробка экспорта
Покрытие :
Покрытие золотом/пассивация
Частота :
DC~18GHz
Половое положение :
женская
Продолжительность :
500 циклов
Применение :
Аудио/Vedio/микроволна
рабочее напряжение :
335V r.m.s на уровне моря
Тип :
Соединители SMA Rf
Форма тела :
Прямой.
Описание

Медь SMA Коаксиальные RF соединители Золотопокрытый женский SMA преграда соединитель

Серия SMA представляет собой миниатюрный радиочастотный коаксиальный разъем, разработанный и произведенный в соответствии с Mil-C-39012.SMA является наиболее широко используемым радиочастотным коаксиальным разъемом в микроволновой связи и микроволновом измерительном оборудованииВысокопроизводительный разъем, разработанный нашей компанией, может достигать 20 ГГц.

 золото 335V 18GHz покрыло женский разъем на перегородке SMA

Спецификация:


Электрические характеристики
Импеданс 50Ω
Диапазон частот Подключение с помощью сольфового кабеля DC ~ 12,4 ГГц
Подключение с помощью полутвердого кабеля DC~18GHz
Номинальное напряжение 335VRMS*
Диэлектрики Напряжение-сопротивление 1000VRMS*
Сопротивление изоляции ≥ 5000 МΩ
Центровое сопротивление Центральный дирижер ≤ 3,0 мΩ
Внешний проводник ≤ 2,0 мΩ
VSWR ≤ 1.3



Особенности:

- Субминиатюрные коаксиальные разъемы

- Закрученное соединение

- легкий вес, компактный и вибрационный дизайн

- Доступны в никеле или позолоте в самых разных направлениях и окончаниях ПКБ

- Широкий диапазон с мужскими, женскими и адаптерами.

- частотный диапазон до 18 ГГц

- Совместима с СМА, 2.9.

- Отличная потеря прибыли.



Материалы и механические характеристики
Центральный дирижер Мужчина Медь, покрытая золотом
Женщина Sn-P Бронзовый покрытый золотом
Эластичный контакт Бериллиевая бронза Никельное покрытие
Шкалы и другие металлические части Медь Никельное покрытие
Пассивация из нержавеющей стали
Сжимание рукава Медь Никельное покрытие
Сжимательный крутящий момент соединения 00,79-1,13 Н.м.
Прочность 500 циклов
Печатный кольцо Силиконовый каучук
Изоляторы ПТФЕ

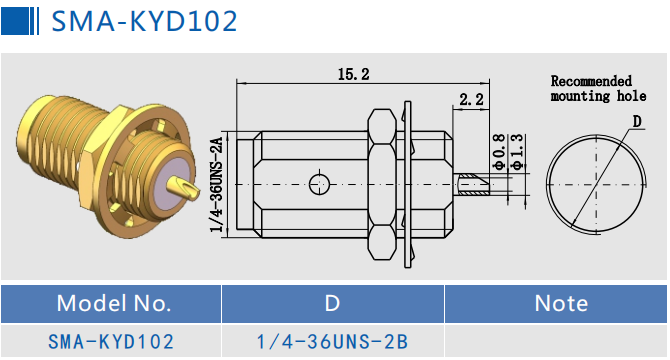

Оригинальные чертежи коаксовых соединителей SMA RF:

(мм)

золото 335V 18GHz покрыло женский разъем на перегородке SMA



Преимущества SMA RF соединителей:

  • SMA RF соединитель является высококачественным и быстрыми комбинациями, просто закручивая два соединителя вместе без сварки или скребки требуется
  • Электрические разъемы SMA широко используются для микроволновых печей, антенн и испытательных приборов и т.д.
  • SMA RF соединители - это коаксиальные соединители с резьбой на резьбе с миниатюрными размерами, вибрационными и широким диапазоном частот до 18 ГГц
  • SMA RF разъемы доступны в быстром подключении, нажатие или стандартный интерфейс, прямые, 90 градусов версии, а также перебор или 4 отверстия панели конфигурации

Применение:

  • Сеть
  • Радар
  • Автомобильная промышленность
  • Спутник
  • Компьютеры / локальные сети
  • Широкополосная связь
  • Инструментация
  • Антенны фазового массива
  • Телекоммуникации

Соответствующий продукт

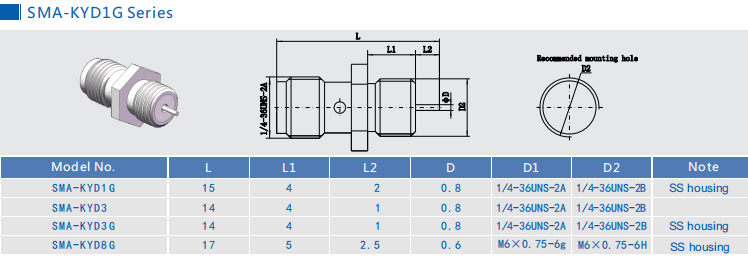

1.Нержавеющая сталь SMA женский перебор монтаж RF коаксиальный соединитель

золото 335V 18GHz покрыло женский разъем на перегородке SMA

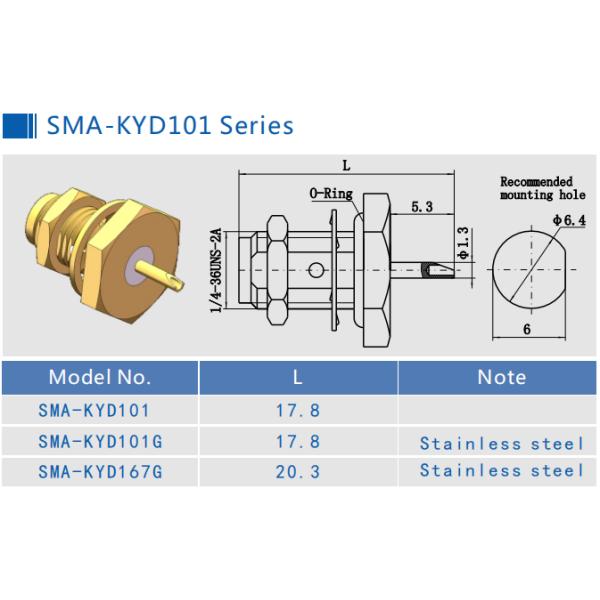

2.Медный SMA женский блок монтаж RF коаксиальный соединитель

золото 335V 18GHz покрыло женский разъем на перегородке SMA

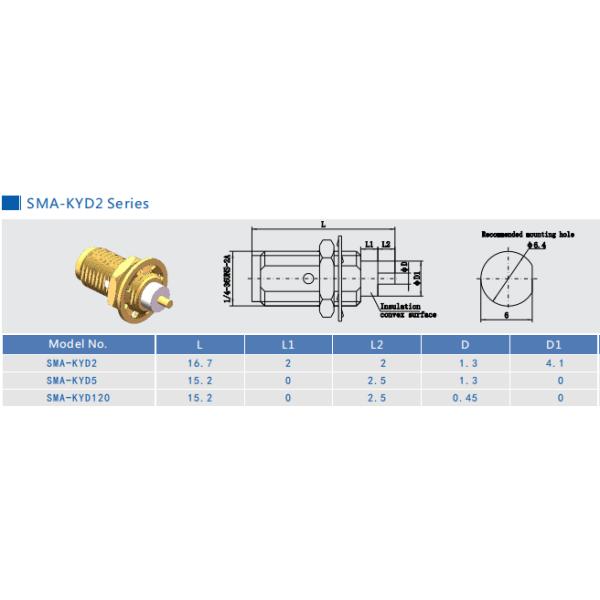

3.Женские соединители SMA для монтажа перегородки

золото 335V 18GHz покрыло женский разъем на перегородке SMA



Подробная информация о упаковке:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов



Примечание:
У нас более 10 000 видовКоннектор, если вы не нашли используемый коннектор, пожалуйста, свяжитесь с нами с вашими данными.
