Тип прямой соединитель припоя SMA коаксиала RF держателя PCB
Тип прямой соединитель припоя SMA коаксиала RF держателя PCB
Тип прямой соединитель припоя SMA коаксиала RF держателя PCB
Тип прямой соединитель припоя SMA коаксиала RF держателя PCB
Тип прямой соединитель припоя SMA коаксиала RF держателя PCB
Тип прямой соединитель припоя SMA коаксиала RF держателя PCB
Тип прямой соединитель припоя SMA коаксиала RF держателя PCB
Тип прямой соединитель припоя SMA коаксиала RF держателя PCB
Тип прямой соединитель припоя SMA коаксиала RF держателя PCB
Тип прямой соединитель припоя SMA коаксиала RF держателя PCB
Спецификации
Номер модели :
SMA-KHD19
Место происхождения :
Китай
Количество минимального заказа :
100пкс
Условия оплаты :
Т/Т, западное соединение, Л/К
Способность поставки :
1 000 000 частей в месяц
Срок поставки :
Не позднее 3 недели
Упаковывая детали :
стандартная коробка экспорта
Деталь :
СМА РФ коаксиальное Конектор
Род :
Женский
Импеданс :
50Ω
частота :
ДК~18ГХз
Стойкость :
500 циклов
Применение :
РФ
Материал :
латунь
Цвет :
Покрытое золото
Напряжение тока деятельности :
335V r.m.s на уровне моря
Форма кузова :
Прямо
Описание

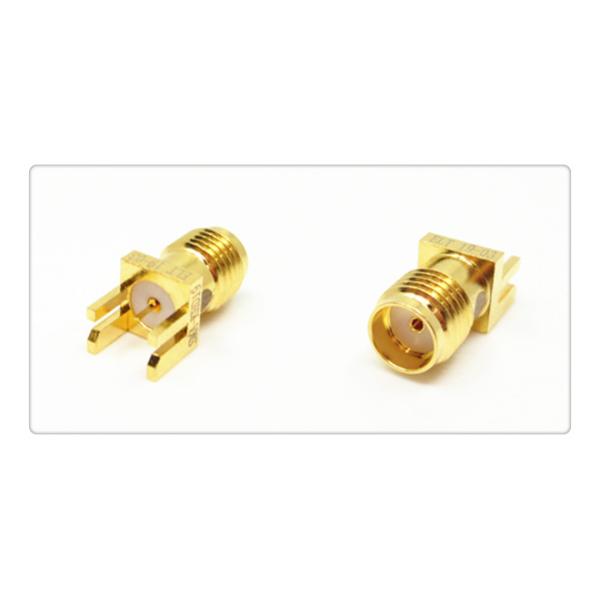

Высококачественный тип соединитель припоя SMA коаксиала RF прямого держателя PCB женский


Серия SMA виды мини, высокочастотного коаксилового разъема RF, она превращалась и производилась согласно MIL-C-39012. С характеристиками небольшого тома, хорошая ширина полосы частот, главные электрические характеристики. SMA большая часть широко использовало коаксиловые разъемы rf в различных полях связи микроволны и измеряющего прибора микроволны. Соединитель высокой эффективности развитый нашей компанией может достигнуть к 20GHz.

Тип прямой соединитель припоя SMA коаксиала RF держателя PCB

Спецификация:



Электрические характеристики
Импеданс 50Ω
Диапазон изменения частот Соединитесь с кабелем DC~12.4GHz solf
Соединитесь с полужестким кабелем DC~18GHz
Расклассифицированное напряжение тока 335VRMS*
Напряжени тока-сопротивление Dielectrics 1000VRMS*
Сопротивление изоляции ≥5000MΩ
Разбивочное сопротивление Центральный проводник ≤3.0mΩ
Наружный проводник ≤2.0mΩ
VSWR ≤1.3
Материальные & механические характеристики
Центральный проводник Мужчина Латунное покрытое золото
Женщина Золото sn-P бронзовое покрыло
Эластичный контакт Никель бронзы бериллия покрыл
Раковина и другие части металла Латунный покрытый никель
Нержавеющая запассивированность
Гофрируя рукав Латунный покрытый никель
Изоляторы PTFE
Кольцо запечатывания Силиконовая резина
Стойкость 500 циклов
Затягивать вращающий момент соединения 0.79-1.13N .m





Преимущества:

Выбор √ богатый соединителя (ect BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP.), больше чем 500

лицо имеющее трудовые стажи с производственной линией сверх 10

√ специализирует в изготовлять соединитель RF больше чем 16 лет

√ с нашей собственной фабрикой с 35,000㎡

√ заменяет Lemo, Molex, YEONHO, Tyco, AMP, KET, JWT, JMT, Cvilux, ect GTK. с недостачей при доставке груза

Конкурентоспособная цена √

Оборачиваемость √ ежемесячная средняя 10million

Заказы √ выполненные на заказ (ODM) приветствуют здесь

Проведенная проверка качества √ строгая (отчет о QA), ISO9001, ROHS, CE

√ мы совершены к снабжать изделия высокого качества клиенты

√ имеет длинный и богатый опыт сотрудничества с национальной поставкой компонентов проекта как Китай ShenZhou 9



Размеры интерфейса:

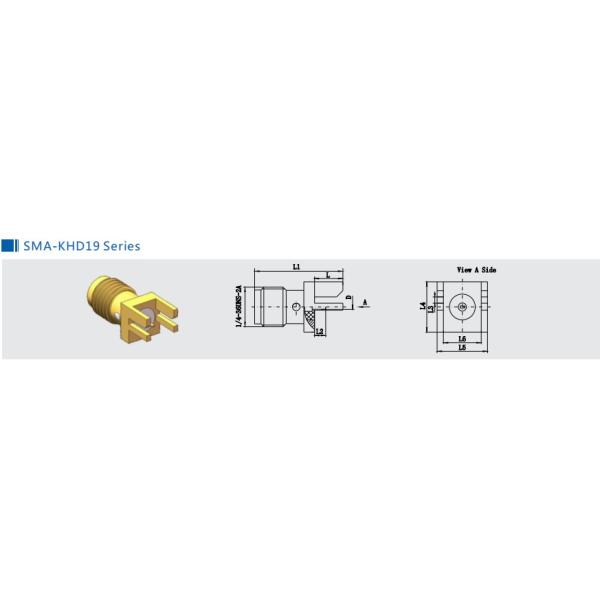

Чертеж плана: (mm)

Тип прямой соединитель припоя SMA коаксиала RF держателя PCB



Модель нет. L L1 L2 L3 L4 L5 L6 D
SMA-KHD19 4 13,5 2 1 6,1 6,1 4,5 0.5*0.2
SMA-KHD101 4,7 14,2 4,7 1,8 8 9,5 7,5 φ0.4
SMA-KHD108 4 13,5 2 0,7 6,1 6,1 4,5 0.5*0.2
SMA-KHD125 4 13,5 2 0,5 6,5 6,5 4,5 0.5*0.2
SMA-KHD135 3,9 13,5 2 1 6,1 6,1 4,5 φ0.4
SMA-KHD151 3,9 13,5 2 1,6 6,1 6,1 4,5 φ0.4



Продукт Cataloge:

Переходник RF
Соединитель SMA/SSMA RF
Соединитель SMP/SSMP RF
Соединитель TNC RF
Тип соединитель n RF
Соединитель MCX/MMCX RF
Соединители волны BNC RF ConnectorMillimeter (2.4mm, 2.92mm)
Сборки кабеля RF
Волновод к коаксиальному переходнику
герметические затворы Стекл-к-металла
Соединитель серии J30J
Соединения микроволны роторные



Применение:
*Aerospace
*Broadband
*Instrumentation
* фазированный - антенны массива
*Telecommunications

соединение *Board-to-board





ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами соединителя SMA, если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
