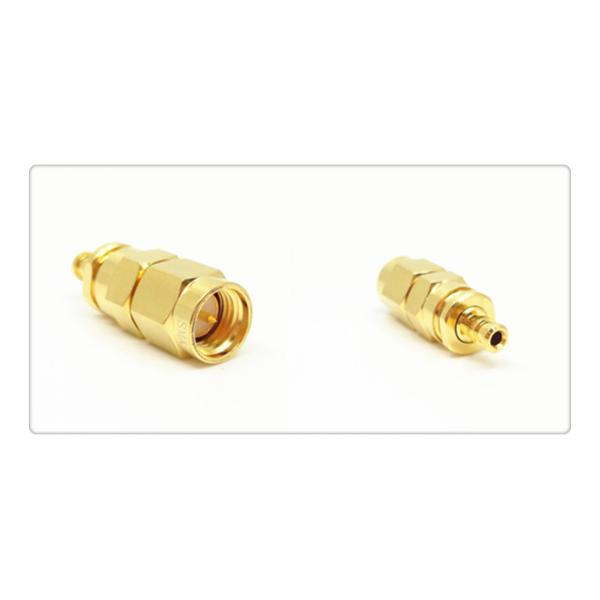

Соединитель RG178 50Ohm SMA мужской прямой
Соединитель RG178 50Ohm SMA мужской прямой
Соединитель RG178 50Ohm SMA мужской прямой
Соединитель RG178 50Ohm SMA мужской прямой
Соединитель RG178 50Ohm SMA мужской прямой
Соединитель RG178 50Ohm SMA мужской прямой
Соединитель RG178 50Ohm SMA мужской прямой
Соединитель RG178 50Ohm SMA мужской прямой
Спецификации
Номер модели :
SMA-J2A
Место происхождения :
Китай
Количество минимального заказа :
100пкс
Условия оплаты :
Т/Т, западное соединение, Л/К
Способность поставки :
1,000,00 частей в месяц
Срок поставки :
Не позднее 3-4 недель
Упаковывая детали :
стандартная коробка экспорта
Название продукта :
СМА РФ Конектор
Плакировка :
Покрытое золото
Род :
Мужчина
Частота :
ДК~18ГХз
Тип :
СМА
Напряжение тока деятельности :
335V r.m.s на уровне моря
Тело :
латунь
Импеданс :
50Ω
Описание

Золото кабеля 50Ohm RG178 SMA покрыло соединитель SMA мужской прямой

Электрические соединители SMA коаксиловые разъемы RF продевать нитку-соединения с миниатюрным диапазоном изменения частот размера, вибраци-защитных и широких до 18 GHz (наши соединители SMA RF может быть 20 GHz), который делает их широко используемые для микроволны, антенн и испытывая инструментирования etc.
Мы можем подгонять соединители и переходники SMA RF согласно требованию к клиентов различному. И перегородка SMA и фланец SMA держатель соединители доступных так же, как SMA прямые угл.

Спецификации:
Электрические характеристики:
Импеданс 50Ω
Диапазон изменения частот Гибкие кабели DC~12.4GHz
Полужесткие кабели DC~18GHz
Оценка напряжения тока 335 VRMS (уровень моря Макс.)
Диэлектрик выдерживает напряжение тока 1000VRMS (уровень моря Макс.)
Изоляция Сопротивление ≥5000MΩ
Контактное сопротивление Центральный проводник ≤3.0mΩ
Raws Наружный проводник ≤2.0mΩ
VSWR (коэффициент напряжения стоячей волны) ≤1.3


Соединитель RG178 50Ohm SMA мужской прямой

Чертеж плана соединителей коаксиала SMA RF:

(mm)



Материальные и механические характеристики:

Материальные и механические характеристики:
Центральный проводник Мужской/штепсельный вилка Латунь Покрытое золото
Женский/гнездо Бронзовое бериллия Покрытое золото
Жизнерадостный контакт Бронзовое бериллия Покрытый никель
Обстреливайте/снабжение жилищем Латунь Покрытое золото
Обстреливайте/снабжение жилищем Нержавеющая сталь Запассивированный
Изолятор PTFE
Кольцо запечатывания Силиконовая резина
Стойкость 500cycles
Вращающий момент 0.79~1.13N.m
материал *Other и покрывать финиша можно customzied



Главные особенности:

1. Диапазон изменения частот до Подводн-миниатюрных коаксиловых разъемов 18GHz

2. Используя продетый нитку интерфейс
3. доступный в запассивированности или плакировке золота
4. варианты латунных и нержавеющей стали материальные
5. большое разнообразие ориентаций и прекращений PCB
6. доступный в прямых или прямоугольных версиях
7. С перегородкой, панелью 2 отверстий, панелью 4 отверстий или mountless вариантами.
8. широкий ряд с вариантами мужских, женщины и переходников.
9. RoHS уступчивое



Продукт Cataloge:



Переходник RF
Соединитель SMA/SSMA RF
Соединитель SMP/SSMP RF
Соединитель TNC RF
Тип соединитель n RF
Соединитель MCX/MMCX RF
Соединитель BNC RF
Сборки кабеля RF
Волновод к коаксиальному переходнику
герметические затворы Стекл-к-металла
Соединитель серии J30J
Соединения микроволны роторные



Применение:
* воздушно-космическое пространство
* broadband
* инструментирование

* базовая станция

* мобильная телефонная связь

* на открытом воздухе объекты

* радиолокатор, микроволна

* фазированный - антенны массива
* радиосвязи

* соединение Доск-к-доски



Размеры интерфейса:

Соединитель RG178 50Ohm SMA мужской прямой



























Подобные продукты



золото кабеля 1.For RG178 покрыло прямые соединители SMA RF



соединители РА SMA RF кабеля 2.For RG178 покрытые золотом



соединители перегородки SMA RF кабеля 3.For RG178 покрытые золотом





ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами соединителя SMA, если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
