прямоугольное золото 50Ω покрыло женщину SMA RF к конвертеру переходника RF мужчины
прямоугольное золото 50Ω покрыло женщину SMA RF к конвертеру переходника RF мужчины
прямоугольное золото 50Ω покрыло женщину SMA RF к конвертеру переходника RF мужчины
прямоугольное золото 50Ω покрыло женщину SMA RF к конвертеру переходника RF мужчины
прямоугольное золото 50Ω покрыло женщину SMA RF к конвертеру переходника RF мужчины
прямоугольное золото 50Ω покрыло женщину SMA RF к конвертеру переходника RF мужчины
прямоугольное золото 50Ω покрыло женщину SMA RF к конвертеру переходника RF мужчины
прямоугольное золото 50Ω покрыло женщину SMA RF к конвертеру переходника RF мужчины
прямоугольное золото 50Ω покрыло женщину SMA RF к конвертеру переходника RF мужчины
прямоугольное золото 50Ω покрыло женщину SMA RF к конвертеру переходника RF мужчины
Спецификации
Номер модели :
SMA-JWK1
Место происхождения :
Китай
Количество минимального заказа :
50
Условия оплаты :
T/T, L/C
Способность поставки :
1,000,000пкс в неделю
Срок поставки :
Не позднее 3 недели
Упаковывая детали :
стандартная коробка экспорта
Название продукта :
SMA мужское к соединительной муфте с внутренней резьбой
Импеданс :
50Ω
Диэлектрик :
PTFE
Тип :
Переходник RF
Применение :
RF
Род :
Мужчина к женщине
Материал :
Покрытое золото
Продолжительность жизни :
500 ЦИКЛОВ
Описание

Женщина SMA к золоту переходника RF мужчины прямоугольному покрыла переходник RF



Коаксиловый разъем SMA RF небольшой, высокочастотный коаксиловый разъем развитый в соответствии с MIL-C-39012. Он имеет преимущества небольшого размера, широкой частотной полосы, главное механического и электрическое представление, высокая надежность, etc. он большая часть широко использовали коаксиловый разъем RF. Широко использованный в оборудовании связи микроволны и измерения микроволны и других полях. Эта серия соединителя высокой эффективности начатая нашей компанией может достигнуть частоту до 20GHz.


Как изготовитель, мы можем подгонять соединители и переходники SMA согласно вашему различному требованию. Ориентации в прямом и прямоугольном, с фланцом 2 отверстий или 4 отверстий или продетой нитку перегородкой, герметичные и водоустойчивые типы все доступны по требованию.

  прямоугольное золото 50Ω покрыло женщину SMA RF к конвертеру переходника RF мужчины

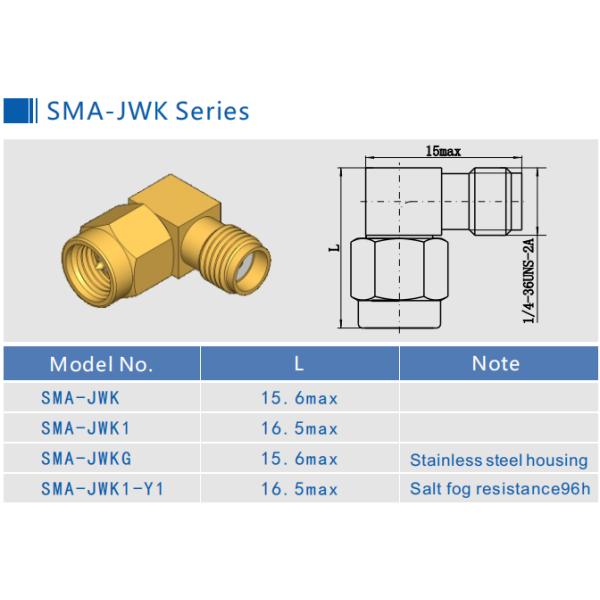

Чертеж плана и изображение (mm)

 прямоугольное золото 50Ω покрыло женщину SMA RF к конвертеру переходника RF мужчины





Электрические характеристики переходника SMA RF

Импеданс 50Ω
Диапазон изменения частот DC - 18GHz
Оценка напряжения тока 335VRMS (Максимальн Уровень моря)
Диэлектрик выдерживает напряжение тока 1000 VRMS (Максимальн Уровень моря)

VSWR

(Коэффициент напряжения стоячей волны)

 ≤ 1,3
Контактное сопротивление

MΩ ≤ 3,0 центрального проводника

Наружное mΩ ≤ 2,0 проводника
Сопротивление изоляции ≥ 5000 MΩ





Другая женщина SMA мужская к переходнику SMA последовательно мужскому женскому RF

Номер детали
Описание

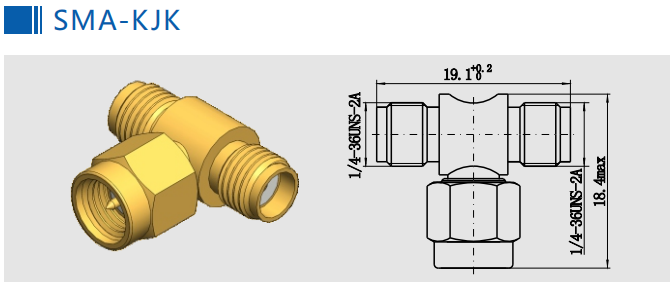

SMA-KJK
SMA женское к мужскому к соединительной муфте с внутренней резьбой
SMA-JJ
Мужчина SMA к мужскому переходнику

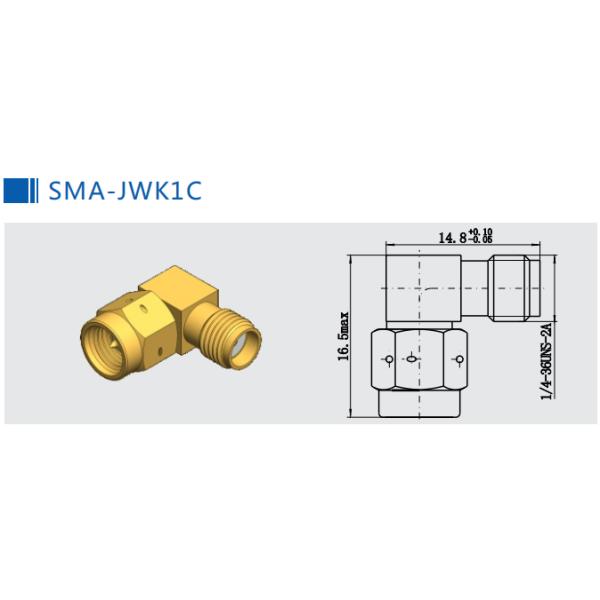

SMA-JWK1C
РА SMA мужской к соединительной муфте с внутренней резьбой

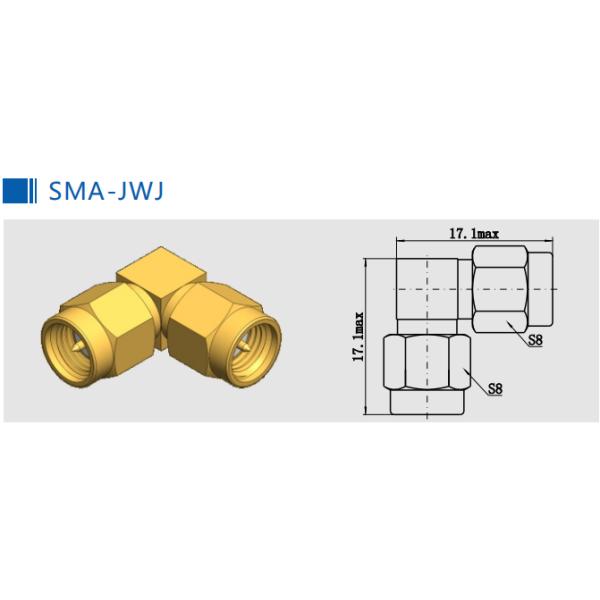

SMA-JWJ
Мужчина SMA к мужскому переходнику

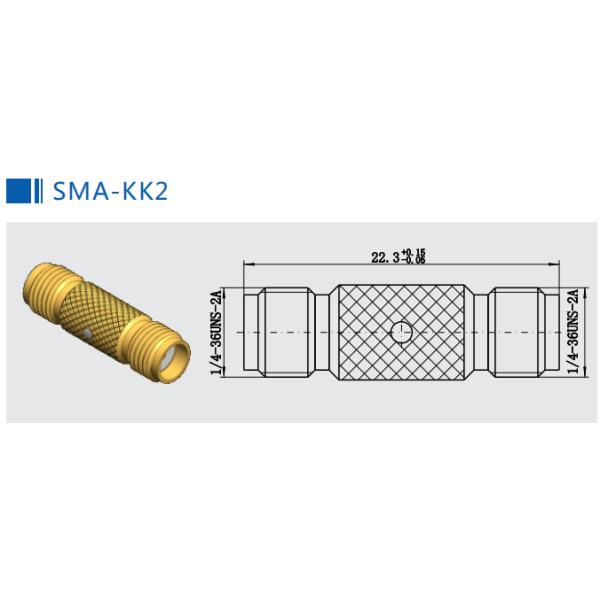

SMA-KK2
Мужчина SMA к мужскому переходнику

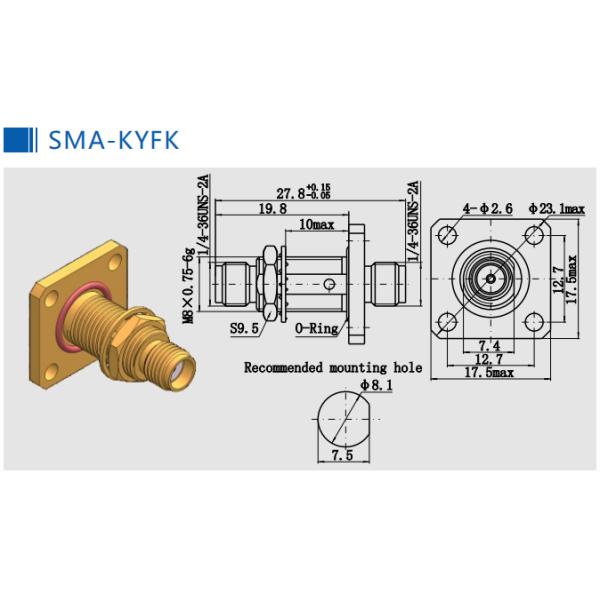

SMA-KYFK
SMA женское к женскому переходнику перегородки

1.

прямоугольное золото 50Ω покрыло женщину SMA RF к конвертеру переходника RF мужчины



2.



прямоугольное золото 50Ω покрыло женщину SMA RF к конвертеру переходника RF мужчины



3.

прямоугольное золото 50Ω покрыло женщину SMA RF к конвертеру переходника RF мужчины



4.

прямоугольное золото 50Ω покрыло женщину SMA RF к конвертеру переходника RF мужчины



5.

прямоугольное золото 50Ω покрыло женщину SMA RF к конвертеру переходника RF мужчины



6.

прямоугольное золото 50Ω покрыло женщину SMA RF к конвертеру переходника RF мужчины

Применение:

Сеть Satcom
Компьютер/LANs Компьютер/LANs
Мобильная телефонная связь Инструментирование
Базовая станция Мобильная телефонная связь
На открытом воздухе объекты Радиолокатор, микроволна
Радиосвязи Инструментирование
Автомобильный Поскачите линия для присоединения
Основной объект Радио, система ТВ воздушная

ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами переходников RF, если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
