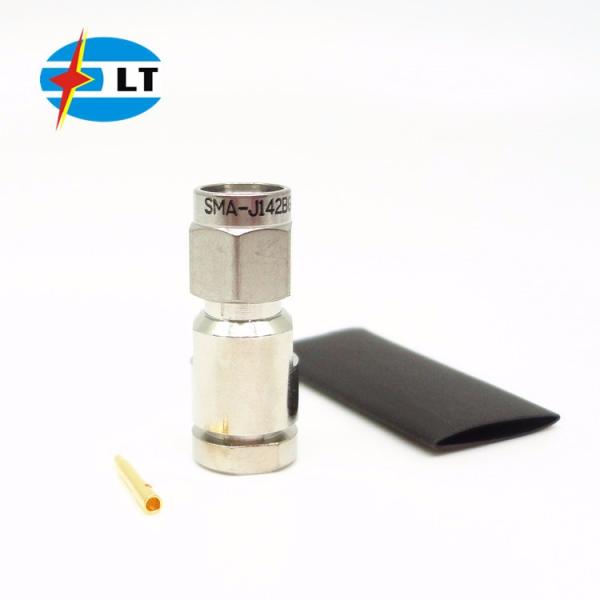

50 Ом SMA прямая мужская розетка адаптер RG142 кабель
50 Ом SMA прямая мужская розетка адаптер RG142 кабель
50 Ом SMA прямая мужская розетка адаптер RG142 кабель
50 Ом SMA прямая мужская розетка адаптер RG142 кабель
50 Ом SMA прямая мужская розетка адаптер RG142 кабель
50 Ом SMA прямая мужская розетка адаптер RG142 кабель
50 Ом SMA прямая мужская розетка адаптер RG142 кабель
50 Ом SMA прямая мужская розетка адаптер RG142 кабель
50 Ом SMA прямая мужская розетка адаптер RG142 кабель
50 Ом SMA прямая мужская розетка адаптер RG142 кабель
Спецификации
Номер модели :
SMA-J142BG
Место происхождения :
КИТАЙ
Количество минимального заказа :
100pcs
Условия оплаты :
T/T, западное соединение, L/C
Способность поставки :
1,000,00 частей в месяц
Срок поставки :
Не позднее 3-4 недель
Упаковывая детали :
стандартная коробка экспорта
Наименование продукта :
SMA RF Conector
Плакировка :
Запассивированный
VSWR :
≤1.3
Тип установки :
держатель фланца
Напряжение тока деятельности :
335V r.m.s на уровне моря
Диапазон изменения частот :
DC к 18GHz
Тело :
Латунь
Половое положение :
Мужчина
Изолятор :
ПТФЕ
Описание


50 Ом SMA прямой мужской разъемный разъем RG142 кабель



1.SMA 50Ohm соединители являются полуточными устройствами, которые обеспечивают отличную электрическую производительность от постоянного тока до 20 ГГц и выдающуюся механическую долговечность.

2.SMA RF соединители - это коаксиальные соединители RF с натяжкой с миниатюрными размерами, вибрационными и широким диапазоном частот до 18 ГГц

3.СМА RF соединители.Тор доступны в быстрого подключения, нажатия или стандартного интерфейса, прямой, 90 градусов версии, а также перебор или четырех отверстий панели конфигурации

4Построенные в соответствии с MIL-C-39012, соединители SMA могут быть соединены со всеми соединителями, которые соответствуют этим спецификациям диаметров соединения независимо от производителя.



Спецификации соединителей SMA Rf:



Интерфейс согласно IEC60169-15
Импеданс 50Ω
Диапазон частот постоянное до 18 ГГц
Потеря вставки ≤ 0,30 дБ
VSWR ≤1,2 ((DC-6GHz)
Сопротивление изоляции ≥ 5000 МΩ
Сопротивление контактного центра ≤3mΩ
Сопротивление внешнего контакта ≤2mΩ
Циклы спаривания ≥ 500
Температурный диапазон -65-+165°C



50 Ом SMA прямая мужская розетка адаптер RG142 кабель50 Ом SMA прямая мужская розетка адаптер RG142 кабель



Оригинальный чертеж соединителей SMA RF Coax:



Материал и механические характеристики:



Материалы и механические характеристики
Центральный дирижер Мужчина Медь, покрытая золотом
Женщина Sn-P Бронзовый покрытый золотом
Эластичный контакт Бериллиевая бронза Никельное покрытие
Шкалы и другие металлические части Медь Никельное покрытие
Пассивация из нержавеющей стали
Сжимание рукава Медь Никельное покрытие
Сжимательный крутящий момент соединения 00,79-1,13 Н.м.
Прочность 500 циклов
Печатный кольцо Силиконовый каучук
Изоляторы ПТФЕ



Ключевые особенности:

  • Использование потокового интерфейса
  • Диапазон частот до 18 ГГц Субминиатюрные коаксиальные разъемы
  • Доступно в пассивации или позолоченном виде
  • Широкое разнообразие ориентаций и окончаний ПКБ
  • Доступен в версиях прямого или прямого угла
  • С перегородкой, панелью с двумя отверстиями, панелью с четырьмя отверстиями или без монтажа.
  • Широкий диапазон с мужскими, женскими и адаптерными вариантами.
  • Варианты из латуни и нержавеющей стали

Заявления

  • Телекоммуникации
  • Базовые станции
  • Антенны
  • Инструментация
  • Решение 5G

Каталог продукции:

РЧ-адаптер
РЧ-коннектор SMA/SSMA
SMP/SSMP RF соединитель
TNC RF соединитель
РЧ-коннектор типа N
MCX/MMCX RF соединитель
BNC RF соединитель Миллиметровые волновые соединители ((2.4 мм, 2.92 мм)
Сборки радиочастотных кабелей
Водопровод к коаксиальному адаптеру
Герметические уплотнители стекло-металл
Коннектор серии J30J
Микроволновые вращающиеся соединения



- Что?Примечание:

У нас более 10 000 видовСоединитель SMA, если вы не нашли используемый коннектор, пожалуйста, свяжитесь с нами с вашими данными.
