Соединитель 50Ω Impendance соединителя коаксиальный SSMP мужчины SMPM RF герметического затвора со скашивает микрополосковую линию
Соединитель 50Ω Impendance соединителя коаксиальный SSMP мужчины SMPM RF герметического затвора со скашивает микрополосковую линию
Соединитель 50Ω Impendance соединителя коаксиальный SSMP мужчины SMPM RF герметического затвора со скашивает микрополосковую линию
Соединитель 50Ω Impendance соединителя коаксиальный SSMP мужчины SMPM RF герметического затвора со скашивает микрополосковую линию
Соединитель 50Ω Impendance соединителя коаксиальный SSMP мужчины SMPM RF герметического затвора со скашивает микрополосковую линию
Соединитель 50Ω Impendance соединителя коаксиальный SSMP мужчины SMPM RF герметического затвора со скашивает микрополосковую линию
Соединитель 50Ω Impendance соединителя коаксиальный SSMP мужчины SMPM RF герметического затвора со скашивает микрополосковую линию
Соединитель 50Ω Impendance соединителя коаксиальный SSMP мужчины SMPM RF герметического затвора со скашивает микрополосковую линию
Спецификации
Номер модели :
ССМП (М) - ДЖХД
Место происхождения :
Китай
Количество минимального заказа :
200ПКС
Термины компенсации :
Западное соединение, L/C, T/T
Способность поставкы :
1,000,000pcs в месяц
Срок поставки :
в течение 3 недель
Упаковывая детали :
стандартная коробка экспорта
Глубина захвата :
1,4
Род :
Мужчина
Материал :
Латунный, плакировка золота
Плакировка :
Покрытое золото
Импеданс :
50Ω
Диапазон изменения частот :
DC~50GHz
Диаметр chamfere :
φ2.2
Интерфейс :
Полная защелка
Описание

Соединитель 50Ω Impendance соединителя коаксиальный SSMP мужчины SMPM RF герметического затвора со скашивает микрополосковую линию



SMPM микро- нажим в коаксиловом разъеме RF, который охарактеризован небольшим размером (сравненным с мини SMP), облегченная, широкая работая ширина полосы частот, etc. он применим к соединяя пользе доски взойти на борт соединителей в случае модульной интенсивной установки. Штепсельная вилка имеет 2 формы интерфейса, а именно, полный фиксатор и никакого продетого нитку отверстие.





Интерфейс SMPM микро-миниатюрный интерфейс с диапазоном изменения частот DC до 50 GHz. Он обыкновенно использован в миниатюризированных высокочастотных коаксиальных модулях и предложен в обоих нажим-на и кнопк-на сопрягая стилях.
Полной системы защелки и ровной скважины сопрягая обеспечивают соответственно уровни сил захвата/отцепления. Эта семья соединений обращается к небольшим потребностям комплексного конструирования; ее можно использовать как сильно защищаемое соединение для высоких применений тарифа данных или в системе доск-к-доски используя плавая переходник пули. Эта плавая пуля обеспечивает связь между сопрягаемыми парами возмещая потерю и радиальное и осевое рассогласование.



Спецификация
Электрические характеристики
Импеданс 50Ω
Диапазон изменения частот DC~50GHz
Расклассифицированное напряжение тока 170VRMS*
Напряжени тока-сопротивление Dielectrics 500VRMS*
Сопротивление изоляции ≥2000MΩ
Разбивочное сопротивление Наружный проводник ≤5mΩ
Центральный проводник ≤30mΩ
  DC~18GHz 18~26.5GHz 26.5~40GHz 40~50GHz
VSWR ≤1.25 ≤1.3 ≤1.4 ≤1.5
Материальные & механические характеристики
Центральный проводник Мужчина Kovar, покрытое золото
Эластичный контакт Золото бронзы бериллия покрыло
Раковина и другие части металла

Покрытое золото Kovar
Изоляторы Спекать стекла
Герметичный тариф утечки продукта ≤1.01325×10-3Pa·cm3/s

Особенности

Особенности и преимущества


Размер небольшого пакета


Нажим-на и кнопк-на сопрягая стилях для быстрой установки


Дизайны доступные для доск-к-доски и конфигураций кабел-к-доски

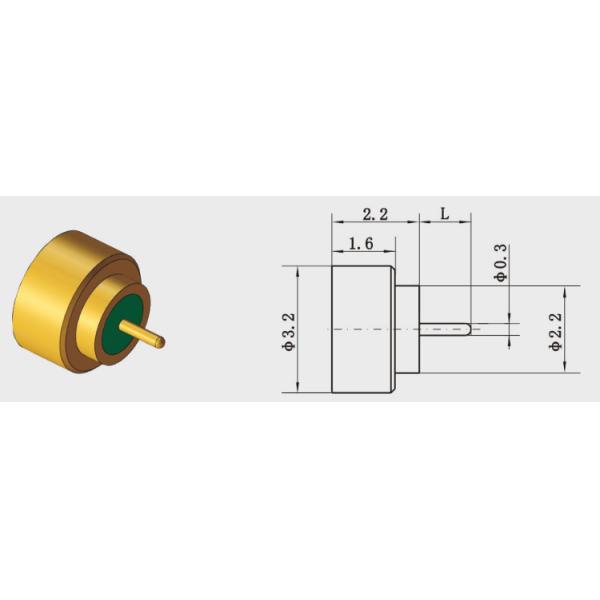

Соединитель 50Ω Impendance соединителя коаксиальный SSMP мужчины SMPM RF герметического затвора со скашивает микрополосковую линию

Модель нет. L (mm) Тип интерфейса Примечание
SMP (M) - JHD 1,3 Полная hermatically загерметизированная защелка, Deepth 1.4mm Inteface
SMP (M) - JHD-S   ровная скважина Deepth 1.4mm Inteface
SMP (M) - JHD3   Полная hermatically загерметизированная защелка, Deepth 1.4mm Inteface
SMP (M) - JHD50   Полная hermatically загерметизированная защелка, Deepth 1.4mm Inteface
SMP (M) - JHD41-S   ровная скважина Deepth 1.4mm Inteface
SMP (M) - JHD57-S   ровная скважина Deepth 1.4mm Inteface





Применение:



Антенны


Broadband


Радиотелеграф


Инструментирование


Медицинский


Квантовое вычисление



Продукт Cataloge:

Переходник RF
Волновод к коаксиальному переходнику
герметические затворы Стекл-к-металла
Соединитель серии J30J
Соединения микроволны роторные
Сборки кабеля RF
Соединитель SMA/SSMA RF
Соединитель SMP/SSMP RF
Соединитель MCX/MMCX RF
Соединитель TNC RF
Тип соединитель n RF
Соединители волны миллиметра соединителя BNC RF (2.4mm, 2.92mm)



ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами соединителя SMPM, если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
