Прямо MCX коаксиловый разъем кабельного соединителя MCX с Кнопк-на соединением
Прямо MCX коаксиловый разъем кабельного соединителя MCX с Кнопк-на соединением
Прямо MCX коаксиловый разъем кабельного соединителя MCX с Кнопк-на соединением
Прямо MCX коаксиловый разъем кабельного соединителя MCX с Кнопк-на соединением
Прямо MCX коаксиловый разъем кабельного соединителя MCX с Кнопк-на соединением
Прямо MCX коаксиловый разъем кабельного соединителя MCX с Кнопк-на соединением
Прямо MCX коаксиловый разъем кабельного соединителя MCX с Кнопк-на соединением
Прямо MCX коаксиловый разъем кабельного соединителя MCX с Кнопк-на соединением
Спецификации
Номер модели :
МКС-КВ1
Место происхождения :
Китай
Количество минимального заказа :
100
Срок поставки :
в течение 3 недель
Упаковывая детали :
стандартная коробка экспорта
Название продукта :
MCX RF Conector
Плакировка :
Покрытое золото
Импеданс :
50Ω
Стойкость :
500 циклов
Материал контакта :
Латунь, BeCu
Материал :
Бас
Проектно-конструкторский стандарт: :
IEC 60169-17
Описание

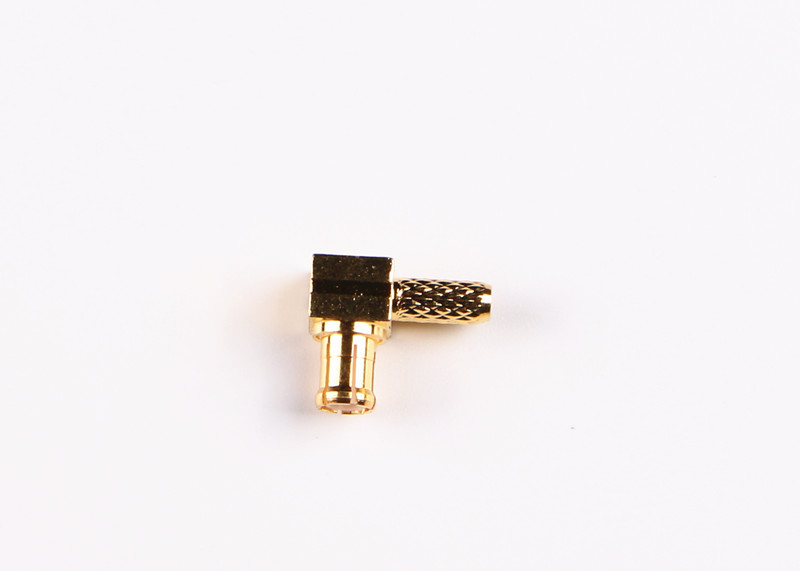

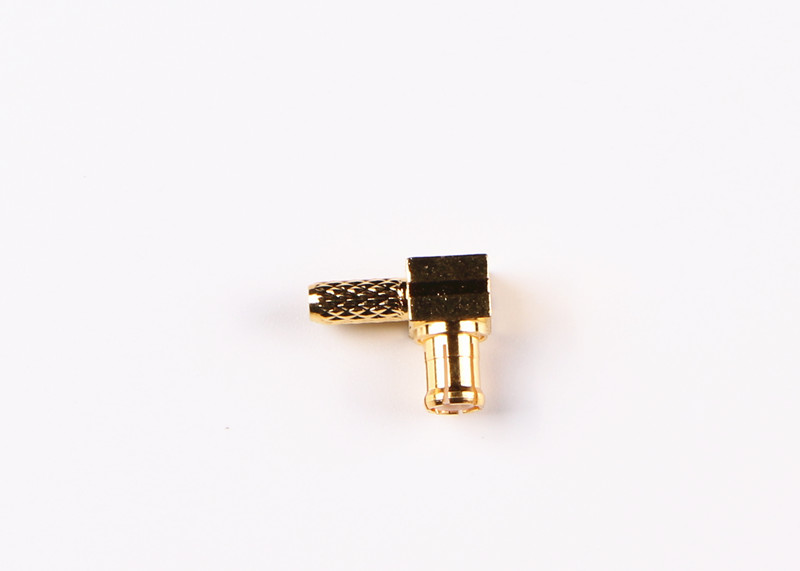

Женское гнездо прямоугольное MCX гофрирует коаксиловый разъем кабеля RF с Кнопк-на соединением



MCX соединитель RF вид миниатюрных соединителей с кнопк-на соединением. Характеристический импеданс имеет 2 типа: 50 и 70. Характеристика соединителей в небольшом томе, облегченной, сжатой структуре, легкой для использования. Они широко использованы в работе Космической навигационной системы, персонального компьютера цифров чистой, всех видах аппаратуры радио, размером с небольш радиотехнической аппаратуре и wlan системе.



Коаксиловый разъем RF серии MCX примениться к оборудованию которые имеют требование веса и тома, частота деятельности может достигнуть 6GHz, дизайн пользы вставляемый, размер интерфейса подобен с SMB, но том составляет около 30% более небольшое, контакт более надежен, соединяется более быстр, который может соотвествовать цифровой связи интенсивно и миниатюризировал.



Применения соединителей MCX те где размер, вес, проведение и легкость собрания управляя рассмотрение к окончательному дизайнерскому решению. Типично, эти включают GPS, беспроводные сообщения (WLAN и мобильное) и автомобильный.



Прямо MCX коаксиловый разъем кабельного соединителя MCX с Кнопк-на соединением

Спецификация:



Прямо MCX коаксиловый разъем кабельного соединителя MCX с Кнопк-на соединениемПрямо MCX коаксиловый разъем кабельного соединителя MCX с Кнопк-на соединением



Электрические характеристики
Импеданс 50 омов
Диапазон изменения частот DC~6GHz
Расклассифицированное напряжение тока 250 VRMS (максимальный уровень моря)
Напряжени тока-сопротивление Dielectrics 750 VRMS (максимальный уровень моря)
Сопротивление изоляции ≥2000MOhm
Контактное сопротивление Наружный проводник ≤2.5mOhm
Центральный проводник ≤5.0mOhm
VSMR ≤1.3



Материальные & механические характеристики
Центральный проводник Мужской/штепсельный вилка Латунь Покрытое золото
Женский/гнездо Бронза sn-P Покрытое золото
Контакт гибкости Бронза бериллия Покрытый никель
Обстреливайте/снабжение жилищем Латунь, нержавеющая сталь Покрытый никель
Изоляторы PTFE
Кольцо запечатывания Силиконовая резина
Стойкость 500 циклов



RoHS уступчивое Да
Прекращение контакта центра Гофрируйте
Наружное прекращение контакта Гофрируйте
Сопрягая циклы 500Cycles
Удерживание контакта минута 10N
Удерживание кабеля минута 100N
Сопрягая сила 13.6N максимальное
Расцеплять силу 13.6N максимальное


Экологическая спецификация:


Рабочая температура -30 до +70 ДЕГ C
(Сопрягаемая) оценка IP IP64


Особенности:


- Быстро подключите/разъединение кнопк-на сопрягать уменьшает время установки
- Приспосабливает широкий диапазон миниатюрных коаксиальных кабелей RG гибких полужестких
- Соединители MCX доступны в панель прямые или прямоугольные версии, так же, как, перегородка, 2 отверстий, панель 4 отверстий или mountless варианты.

- Низкая цена совмещенная с высококачественным.

- Широкополосное представление с низким отражением от DC до 6 GHz.

- Импеданс 50 омов

- Доступный для affixement к кабелю индустриального стандарта и как прибор платы с печатным монтажом

- Обеспечьте repeatable представление

- Контакт более надежен, соединяется более быстр


Применение:

  • Беспроводные индустрии
  • Оборудование связи
  • Оборудование измерения
  • Антенны
  • Базовые станции
  • Телекоммуникации
  • Компьютеры
  • Сети
  • Инструментирование
  • Тест и измерение
  • Высокоскоростные кабельные модемы
  • Satcom
  • PC/LAN
  • Автомобильный (GPS)
  • Передача

ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами продуктов соединения ((ect BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP.),), если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
