Коаксиловые разъемы женского держателя панели соединителя перегородки МКС РФ гнезда
Коаксиловые разъемы женского держателя панели соединителя перегородки МКС РФ гнезда
Коаксиловые разъемы женского держателя панели соединителя перегородки МКС РФ гнезда
Коаксиловые разъемы женского держателя панели соединителя перегородки МКС РФ гнезда
Коаксиловые разъемы женского держателя панели соединителя перегородки МКС РФ гнезда
Коаксиловые разъемы женского держателя панели соединителя перегородки МКС РФ гнезда
Коаксиловые разъемы женского держателя панели соединителя перегородки МКС РФ гнезда
Коаксиловые разъемы женского держателя панели соединителя перегородки МКС РФ гнезда
Спецификации
Номер модели :
МКС-КИБ1
Место происхождения :
Китай
Количество минимального заказа :
ТИПСЫ
Срок поставки :
в течение 3 недель
Упаковывая детали :
стандартная коробка экспорта
Термины компенсации :
L / C, T / T, Western Union
Способность поставкы :
350000пкс/еар
наименование товара :
MCX RF Conector
Плакировка :
Покрытое золото
Импеданс :
50Ω
Стойкость :
500 циклов
Материал контакта :
Латунь, BeCu
Материал :
Бас
Проектно-конструкторский стандарт: :
IEC 60169-17
Тип :
Прямой
Описание

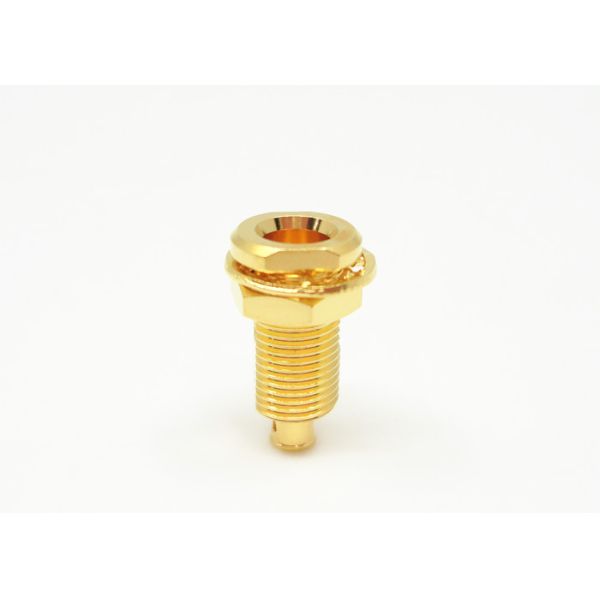

Золото покрыло коаксиловый разъем RF женского держателя панели перегородки гнезда MCX



НАПЕЧАТАЙТЕ соединитель MCX RF вид миниатюрных соединителей с кнопк-на соединением. Характеристический импеданс имеет 2 типа: 50 и 70. Характеристика соединителей в небольшом томе, облегченной, сжатой структуре, легкой для использования. Они широко использованы в работа персональном компьютере Космической навигационной системы, цифров чистая, все виды аппаратуры радио, размером с небольш радиотехническая аппаратура и система WLAN.



Коаксиловый разъем RF серии MCX примениться к оборудованию которые имеют требование веса и тома, частота деятельности может достигнуть 66GHz, дизайн пользы вставляемый, размер интерфейса подобен с SMB, но том составляет около 30% более небольшое, контакт более надежен, соединяется более быстр, который может соотвествовать цифровой связи интенсивно и миниатюризировал.



Применения соединителей MCX те где размер, вес, проведение и легкость собрания управляя рассмотрение к окончательному дизайнерскому решению. Типично, эти включают GPS, беспроводные сообщения (WLAN и мобильное) и автомобильный.



Коаксиловые разъемы женского держателя панели соединителя перегородки МКС РФ гнезда

Спецификация:



Коаксиловые разъемы женского держателя панели соединителя перегородки МКС РФ гнездаКоаксиловые разъемы женского держателя панели соединителя перегородки МКС РФ гнезда



Электрические характеристики
Импеданс 50 омов
Диапазон изменения частот DC~6GHz
Расклассифицированное напряжение тока 250 VRMS (максимальный уровень моря)
Напряжени тока-сопротивление Dielectrics 750 VRMS (максимальный уровень моря)
Сопротивление изоляции ≥2000MOhm
Контактное сопротивление Наружный проводник ≤2.5mOhm
Центральный проводник ≤5.0mOhm
VSMR ≤1.3



Материальные & механические характеристики
Центральный проводник Мужской/штепсельный вилка Латунь Покрытое золото
Женский/гнездо Бронза sn-P Покрытое золото
Контакт гибкости Бронза бериллия Покрытый никель
Обстреливайте/снабжение жилищем Латунь, нержавеющая сталь Покрытый никель
Изоляторы PTFE
Кольцо запечатывания Силиконовая резина
Стойкость 500 циклов



RoHS уступчивое Да
Прекращение контакта центра Гофрируйте
Наружное прекращение контакта Гофрируйте
Сопрягая циклы 500Cycles
Удерживание контакта минута 10N
Удерживание кабеля минута 100N
Сопрягая сила 13.6N максимальное
Расцеплять силу 13.6N максимальное


Экологическая спецификация:


Рабочая температура -30 до +70 ДЕГ C
(Сопрягаемая) оценка IP IP64

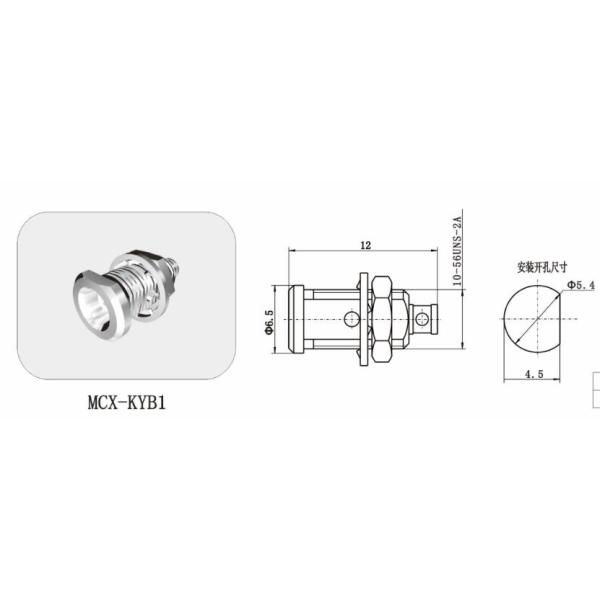

Чертеж продукта:

Коаксиловые разъемы женского держателя панели соединителя перегородки МКС РФ гнезда

Особенности:


- Быстро подключите/разъединение кнопк-на сопрягать уменьшает время установки
- Приспосабливает широкий диапазон миниатюрных коаксиальных кабелей RG гибких полужестких
- Соединители MCX доступны в панель прямые или прямоугольные версии, так же, как, перегородка, 2 отверстий, панель 4 отверстий или mountless варианты.

- Низкая цена совмещенная с высококачественным.

- Широкополосное представление с низким отражением от DC до 6 GHz.

- Импеданс 50 омов

- Доступный для affixement к кабелю индустриального стандарта и как прибор платы с печатным монтажом

- Обеспечьте repeatable представление


Применение:

  • Беспроводные индустрии
  • Оборудование связи
  • Оборудование измерения
  • Антенны
  • Базовые станции
  • Телекоммуникации
  • Компьютеры
  • Сети
  • Инструментирование
  • Тест и измерение
  • Satcom
  • PC/LAN
  • Автомобильный (GPS)
  • Передача

ПРИМЕЧАНИЕ:


Мы имеем над 10 000 типами продуктов соединения ((ect BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP.),), если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
