75Охм Кримп мужской штепсельной вилки соединителя награды МКС РФ соединитель прямого электронный
75Охм Кримп мужской штепсельной вилки соединителя награды МКС РФ соединитель прямого электронный
75Охм Кримп мужской штепсельной вилки соединителя награды МКС РФ соединитель прямого электронный
75Охм Кримп мужской штепсельной вилки соединителя награды МКС РФ соединитель прямого электронный
75Охм Кримп мужской штепсельной вилки соединителя награды МКС РФ соединитель прямого электронный
75Охм Кримп мужской штепсельной вилки соединителя награды МКС РФ соединитель прямого электронный
75Охм Кримп мужской штепсельной вилки соединителя награды МКС РФ соединитель прямого электронный
75Охм Кримп мужской штепсельной вилки соединителя награды МКС РФ соединитель прямого электронный
Спецификации
Номер модели :
МКС-75ДЖ3У
Место происхождения :
Китай
Количество минимального заказа :
100
Срок поставки :
в течение 3 недель
Упаковывая детали :
стандартная коробка экспорта
Название продукта :
МКС РФ Конектор
Покрывать :
Покрытое золото
Импеданс :
50Ω
Стойкость :
500 циклов
материал контакта :
Латунь, БеКу
Материал :
латунь
Проектно-конструкторский стандарт: :
ИЭК 60169-17
Тип :
Прямо
Род :
Мужчина
Описание

прямого Кримп мужской штепсельной вилки 75Охм коаксиловый разъем РФ высококачественного МКС электронный



ТИП соединитель МКС РФ вид миниатюрных соединителей с кнопк-на соединением. Характеристический импеданс имеет 2 типа: 50 и 75Охм. Соединители МКС доступные внутри панель прямые или прямоугольные версии, так же, как, перегородка, 2 отверстий, панель 4 отверстий или моунтлесс варианты. Характеристика соединителей в небольшом томе, легковесе, сжатой структуре, легкой для использования. Они широко использованы в работа сети персональном компьютере Космической навигационной системы, цифров, все виды аппаратуры радио, размером с небольш радиотехническая аппаратура и система ВЛАН.



Коаксиловый разъем РФ серии МКС применяется к оборудованию которые имеют требование веса и тома, частота деятельности может достигнуть 66ГХз, дизайн пользы вставляемый, размер интерфейса подобен с СМБ, но том составляет около 30% более небольшое, контакт более надежен, соединяется более быстр, который может соотвествовать цифровой связи интенсивно и миниатюризировал.



Применения соединителей МКС те где размер, вес, проведение и легкость собрания управляя рассмотрение к окончательному дизайнерскому решению. Типично, эти включают ГПС, беспроводные сообщения (ВЛАН и чернь) и автомобильный.



75Охм Кримп мужской штепсельной вилки соединителя награды МКС РФ соединитель прямого электронный

Спецификация


Электрические характеристики
Импеданс 75 омов
Диапазон изменения частот ДК~3ГХз
Расклассифицированное напряжение тока 170 ВРМС (максимальный уровень моря)
Напряжени тока-сопротивление Диелектрикс 500 ВРМС (максимальный уровень моря)
Сопротивление изоляции >=5000МОхм
Контактное сопротивление Наружный проводник <=2.5мОхм
Центральный проводник <=5.0мОхм
ВСМР <=1.3

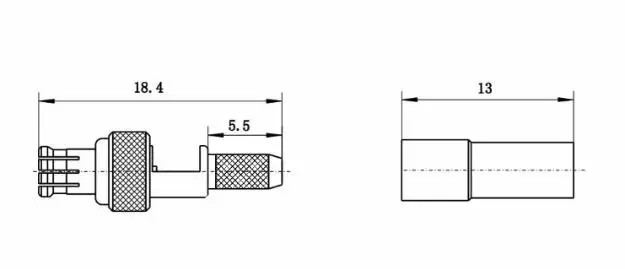

Чертеж продукта


75Охм Кримп мужской штепсельной вилки соединителя награды МКС РФ соединитель прямого электронный75Охм Кримп мужской штепсельной вилки соединителя награды МКС РФ соединитель прямого электронный

75Охм Кримп мужской штепсельной вилки соединителя награды МКС РФ соединитель прямого электронный



Материальные & механические характеристики
Центральный проводник Мужчина/штепсельная вилка Латунь Покрытое золото
Женщина/гнездо Бронза сн-П Покрытое золото
Контакт гибкости Бронза бериллия Покрытый никель
Раковина/снабжение жилищем Латунь, нержавеющая сталь Покрытый никель
Изоляторы ПТФЭ
Кольцо запечатывания Силиконовая резина
Стойкость 500 циклов





РоХС уступчивое Да
Прекращение контакта центра Кримп
Наружное прекращение контакта Кримп
Сопрягая циклы 500Сиклес
Удерживание контакта минута 10Н
Удерживание кабеля минута 100Н
Сопрягая сила 13.6Н максимальное
Расцеплять силу 13.6Н максимальное


Экологическая спецификация:


Рабочая температура -30 до +70 ДЕГ К
(Сопрягаемая) оценка ИП ИП64


Особенности:

- Быстро подключите/разъединение кнопк-на сопрягать уменьшает время установки
- Приспосабливает широкий диапазон миниатюрных коаксиальных кабелей РГ гибких полужестких
- Соединители МКС доступные внутри прямые или прямоугольные версии, так же, как, перегородка, 2 продырявливают панель, панель 4 отверстий или моунтлесс варианты.

- Низкая цена совмещенная с высококачественным.

- Широкополосное представление с низким отражением от ДК до 6 ГХз.

- Импеданс 50 омов

- Доступный для аффиксемент к кабелю индустриального стандарта и как прибор платы с печатным монтажом

- Обеспечьте репеатабле представление


Применение:


  • Беспроводные индустрии
  • Оборудование связи
  • Оборудование измерения
  • Антенны
  • Базовые станции
  • Телекоммуникации
  • Компьютеры
  • Сети
  • Инструментирование
  • Тест и измерение
  • Высокоскоростные кабельные модемы
  • Сатком
  • ПК/ЛАН
  • Автомобильный (ГПС)
  • Передача
  • Видео- системы
  • КАТВ


ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами продуктов соединения ((ект БНК, ТНК, МКС, ММКС, СМА, ССМА, СМБ, ССМБ, БМА, СБМА, СМК, СК, СМП, ССМП.),), если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
