Женщина SSMP (Джек) к доске соединителя RF женщины (Джек) для восхождения на борт переходника пули соединителя

Введение

SSMP вид миниатюрного нажима в коаксиловом разъеме RF, который имеет характеристики небольшого размера (сравненного с SMP), облегченный, широкий работая ряд, etc. он применим к соединяя пользе доски взойти на борт соединителей и случая интенсивной модульной установки. Штепсельная вилка имеет 2 формы интерфейса, а именно, тип маточной резьбы и не продетое нитку отверстие.

Продукты соединения RF этой серии соотвествовать небольшого комплексного конструирования. Его можно использовать для высокоскоростных применений передачи сигнала или использовать плавая пули в доске для восхождения на борт системы.

Этот плавая мрамор обеспечивает связь между спаренными парами и возмещает потерю радиальное и осевое рассогласование.

Материальные & механические характеристики:

Центральный проводник:

Мужчина: Бронза sn-P/Kovar, покрытое золото

Женщина: Бронза бериллия, покрытое золото
Эластичный контакт: Золото бронзы бериллия покрыло

Тело и другие части металла: Латунь/покрытое золото Kovar

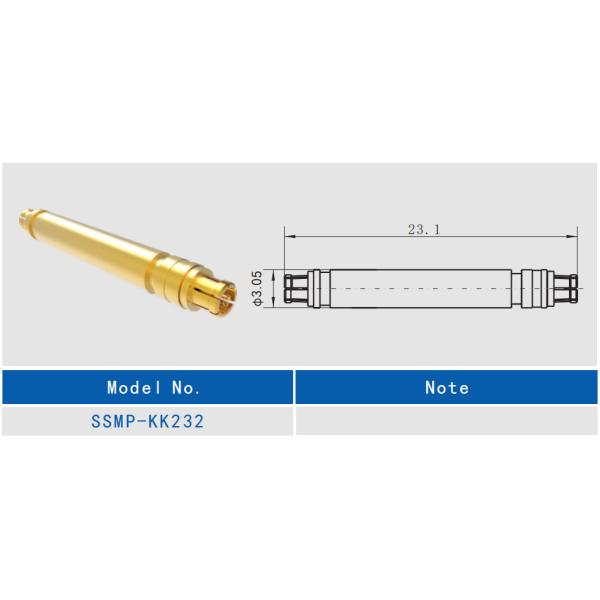

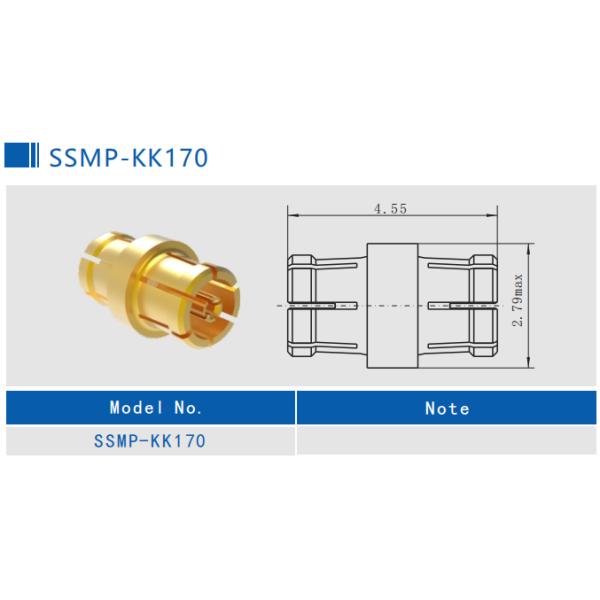

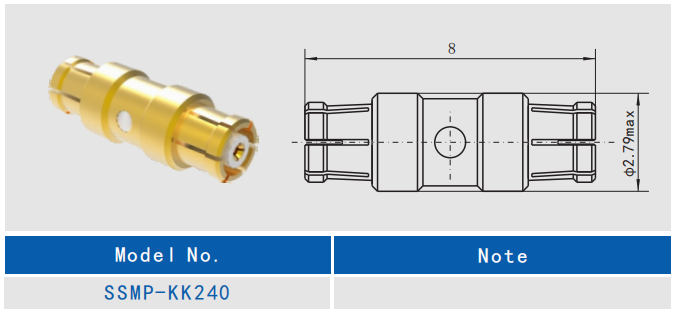

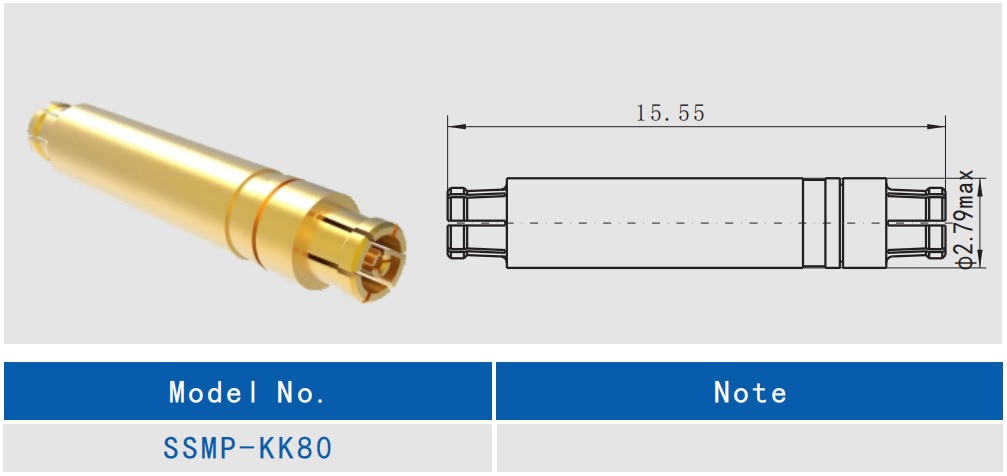

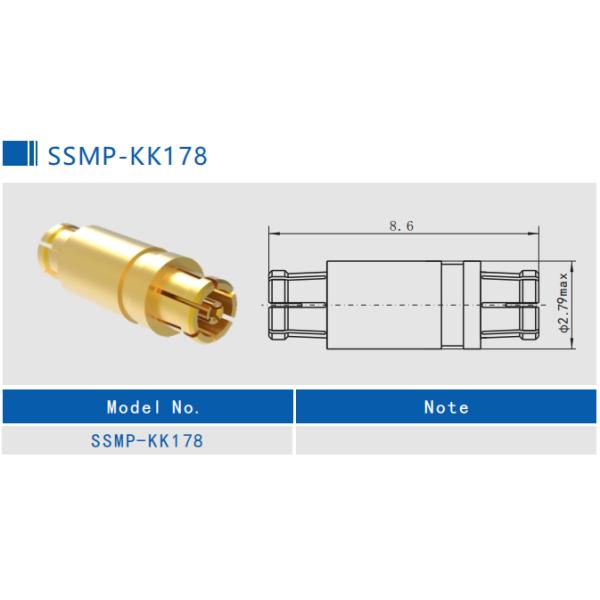

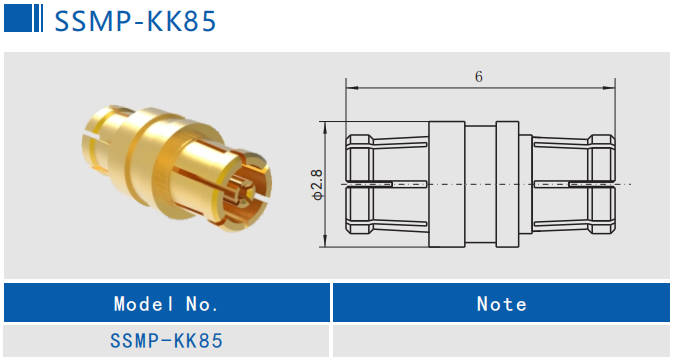

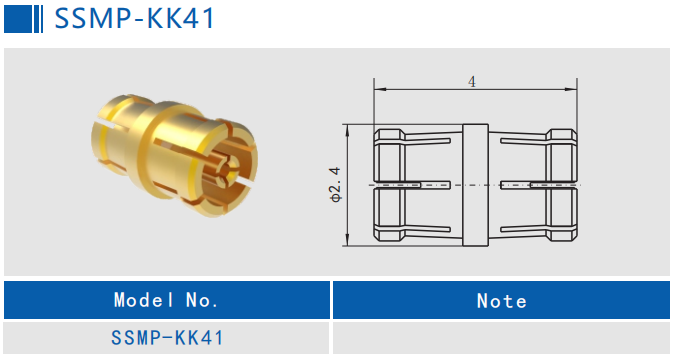

Чертеж продукта:

Особенности:

- Частотный ряд более высокой частоты к 50GHz

- SMPM (SSMP) subminiature, нажим в микро- разъеме на стыке, который можно широко использовать в поле радиосвязей.

- Серия SMPM включает установку ПК, прямую и прямоугольную установку и sealable установку фланца.

- Обеспечены, что с полностью вогнутым или ровным дизайном отверстия встречают все разъем-вилки ваше предпочтение для силы разъединения.

Применение:

соединение *Board-to-board

*Broadband

*Instrumentation

* фазированный - антенны массива

*Telecommunications

Родственные продукты:

ПРИМЕЧАНИЕ:

Мы имеем над 10 000 типами продуктов соединения ((ect BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP.),), если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
