разъем Джек РФ фланца отверстия 2.4мм женский с цилиндрическим терминалом Пин контакта 0.4мм
разъем Джек РФ фланца отверстия 2.4мм женский с цилиндрическим терминалом Пин контакта 0.4мм
разъем Джек РФ фланца отверстия 2.4мм женский с цилиндрическим терминалом Пин контакта 0.4мм
разъем Джек РФ фланца отверстия 2.4мм женский с цилиндрическим терминалом Пин контакта 0.4мм
Спецификации
Номер модели :
2.4-КФД36
Место происхождения :
Китай
минимальное количество для заказа :
10 шт
Условия оплаты :
Л/К, Т/Т, западное соединение
Возможность поставки :
35000 шт/год
Срок поставки :
В течение 3 недель
Детали упаковки :
Стандартная экспортная коробка
Наименование товара :
2,4-мм радиочастотный коаксиальный разъем
Покрытие :
Пассивированный
Импеданс :
50 Ом
Сертификат :
CE RoHS
Тип :
женский
Продолжительность жизни :
500 циклов
Заявление :
Компьютер/локальные сети
Материал :
Нержавеющая сталь
Описание

2,4 мм гнездовой фланец РЧ разъем с 2 отверстиями с цилиндрическим контактом и штыревой клеммой Φ0,4 мм


2,4 мм высокочастотные адаптеры и разъемы
Xi'an Elite Electronic предлагает разъемы и адаптеры 2,4 мм, отличающиеся высокой производительностью, качеством, долговечностью и целостностью сигнала.
Изображение линейки адаптеров Xi'an Elite Connector 2,4 мм теперь включает в себя 2,4 мм высокочастотный адаптер и варианты быстрого подключения.Эти адаптеры взаимодействуют между стандартным 2,4 мм и другими популярными интерфейсами, такими как 2,92 мм, SMA и SMP.Серия 2,4 мм работает на частоте до 50 ГГц и обеспечивает максимальный КСВ 1,25, а обычно ниже 1,20.Высокочастотные адаптеры идеально подходят для различных приложений.
Разъемы 2,4 мм более прочны, чем традиционные разъемы SMA и 2,9 мм, и имеют толстый внешний проводник, который увеличивает толщину внешней стенки и укрепляет охватывающие пальцы.Более толстая стенка корпуса соединителя предназначена для соединения перед центральным проводником, создавая более прочный и воспроизводимый интерфейс сопряжения.Интерфейс представляет собой воздушный диэлектрик с контактом, поддерживаемым коротким диэлектрическим валиком.

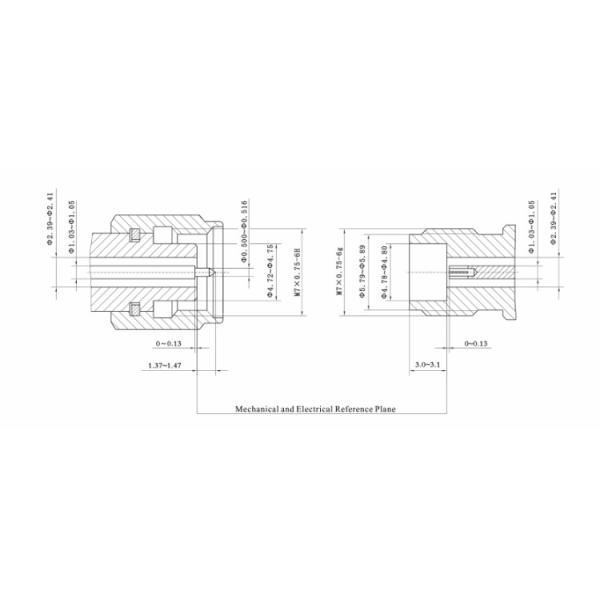

Контурный рисунок2,4 мм гнездовой фланец РЧ разъем с 2 отверстиями с цилиндрическим контактом и штыревой клеммой Φ0,4 мм:(мм)
разъем Джек РФ фланца отверстия 2.4мм женский с цилиндрическим терминалом Пин контакта 0.4мм

Спецификация

2,4 мм гнездовой фланец РЧ разъем с 2 отверстиями с цилиндрическим контактом и штыревой клеммой Φ0,4 мм(мм):

Электрические характеристики
Импеданс
50 Ом
Диапазон частот
постоянный ток ~ 50 ГГц
Номинальное напряжение
170 VRMS (максимальный уровень моря)
Диэлектрики сопротивление напряжению
500 VRMS (максимальный уровень моря)
Изоляционное сопротивление
≥5000МОм

Контактное сопротивление
Внешний проводник
≤2 мОм
Центральный проводник
≤3 мОм
ВСМР
≤1,05+0,005f

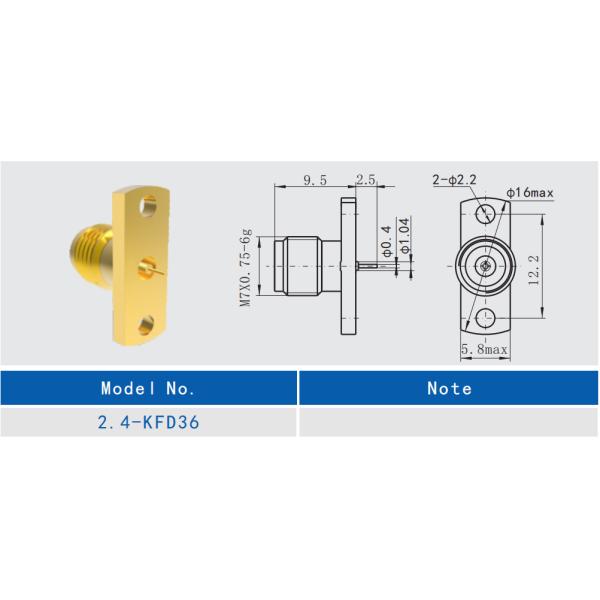

Детальный чертеж

2,4 мм гнездовой фланец РЧ разъем с 2 отверстиями с цилиндрическим контактом и штыревой клеммой Φ0,4 мм(мм):
разъем Джек РФ фланца отверстия 2.4мм женский с цилиндрическим терминалом Пин контакта 0.4мм
Функции


* Коаксиальный разъем RF, поддерживает до 50 ГГц
* Серия разъемов 2,4 мм была разработана для устранения хрупкости разъемов SMA и 2,92 мм за счет увеличения толщины внешней стенки и усиления контактного штифта.
Мы предлагаем разнообразную линейку продуктов, от адаптеров-переходников до адаптеров для монтажа на плате.
* Сопротивление: 50 Ом
* Диапазон частот: до 50 ГГц

Преимущества

*Маленький размер
* Высокая надежность
* Хорошая механическая производительность
* Широкий диапазон частот от постоянного тока до 50 ГГц

Применение


* Авионика, радары
* Навигационные системы
* Ракеты и системы наведения
* Телекоммуникационные системы
* Инструменты
* Автомобильный
* Компьютер/локальные сети
* Телекоммуникации
* Исследовательские центры
* Сспутниковая связь


Сопутствующие товары:

разъем Джек РФ фланца отверстия 2.4мм женский с цилиндрическим терминалом Пин контакта 0.4мм

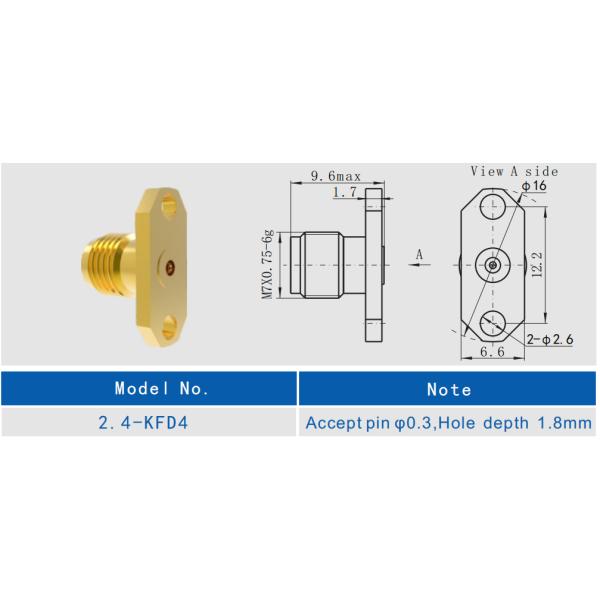

2.4-КФД4 2,4 мм гнездовой ВЧ-разъем, штифт φ0,3, глубина отверстия 1,8 мм

разъем Джек РФ фланца отверстия 2.4мм женский с цилиндрическим терминалом Пин контакта 0.4мм

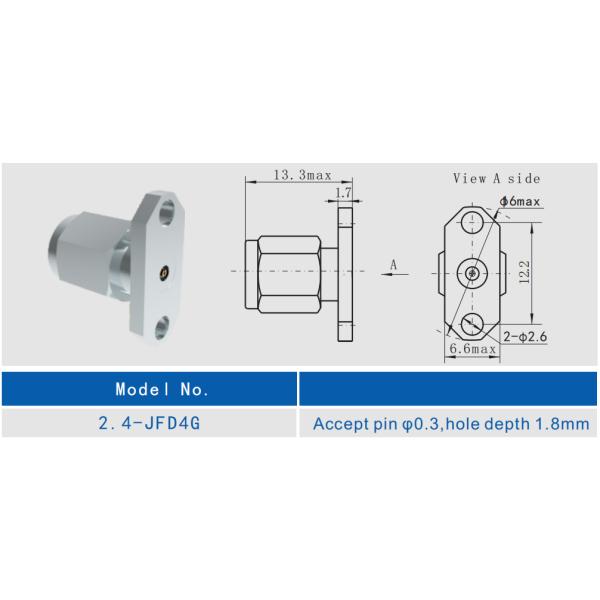

2.4-JFD4G 2,4 мм штыревой разъем rf, принимает pinφ0,3, глубина отверстия 1,8 мм


ПРИМЕЧАНИЕ:
У нас более 10 000 видовСоединитель, если разъем, который вы используете, не найден, пожалуйста, свяжитесь с нами с вашими даннымилс.
