Mini SMP/SSMP серия мужской прямоугольный поверхность монтаж ковар Pin PCB сварщик RF соединитель
Mini SMP/SSMP серия мужской прямоугольный поверхность монтаж ковар Pin PCB сварщик RF соединитель
Mini SMP/SSMP серия мужской прямоугольный поверхность монтаж ковар Pin PCB сварщик RF соединитель
Mini SMP/SSMP серия мужской прямоугольный поверхность монтаж ковар Pin PCB сварщик RF соединитель
Спецификации
Номер модели :
SSMP-JWHD47
Место происхождения :
Китай
Количество минимального заказа :
200PCS
Условия оплаты :
Западное соединение, L/C, T/T
Способность поставки :
1,000,000pcs в месяц
Срок поставки :
Не позднее 3 недели
Упаковывая детали :
Стандартная коробка экспорта
Наименование продукта :
SSMP герметически закрывало разъем-вилка
Половое положение :
Мужчина
Материал :
Kovar
Плакировка :
Покрытое золото
Импеданс :
50Ω
Диапазон изменения частот :
DC~50GHz
Номинальное напряжение :
170VRMS*
Изолятор :
PTFE/PEI
Описание

Mini SMP/SSMP серия мужской прямоугольный поверхность монтаж ковар Pin PCB сварщик RF соединитель



SMPM представляет собой миниатюрный толчок в коаксиальном соединителе RF, который имеет характеристики небольшого объема (по сравнению с мини-SMP), легкого веса и широкой рабочей полосы пропускания.Он применяется к использованию соединительных устройств между панелями в случае модульной плотной установки.Вставка имеет два типа интерфейса: полный отвод и безпроводные отверстия, которые подходят для интенсивной модульной установки.


Спецификация
Электрические характеристики
Импеданс 50Ω
Диапазон частот DC ~ 50 ГГц
Номинальное напряжение 170VRMS*
Диэлектрики Напряжение-сопротивление 500VRMS*
Сопротивление изоляции ≥ 5000 МΩ
Центровое сопротивление Внешний проводник Обычно≤3,5mΩ, герметичный≤5mΩ
Центральный дирижер Обычно ≤8 мΩ,герметичный ≤ 30mΩ
DC ~ 18 ГГц 18 ~ 26,5 ГГц 26.5 ~ 40 ГГц 40 ~ 50 ГГц
VSWR ≤ 1.25 ≤ 1.3 ≤ 1.4 ≤ 1.5
Материалы и механические характеристики
Центральный дирижер Мужчина

Тинофосфор Бронза/Ковар, позолоченный
Женщина Бериллиевая бронза, позолоченная
Эластичный контакт Бериллиевая бронза, позолоченная/пассивированная
Шкалы и другие металлические части

Бериллий бронза/ковар/нержавеющая сталь
Изоляторы Сцинтерирование стекла/PTFE/PEI
Уровень утечки герметической продукции ≤ 1,01325x10-3.Pa.cm3/S



Особенности

• отличная устойчивость к ударам и вибрациям

• на 35% меньше, чем соединители SMP

• допускается аксиальное и радиальное выпрямление (применение слепой конфигурации)

• производительность до 65 ГГц

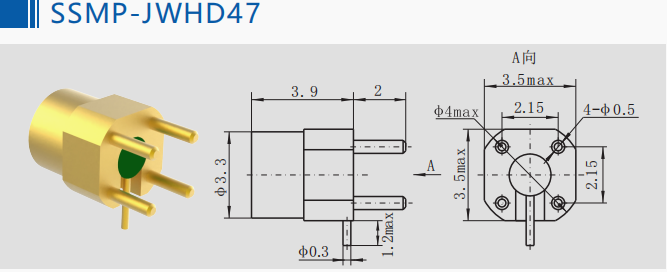

Подробная картинаMini SMP / SSMP серии мужской прямоугольный поверхность монтаж ковар Pin PCB сварщик RF соединитель(мм):

Mini SMP/SSMP серия мужской прямоугольный поверхность монтаж ковар Pin PCB сварщик RF соединитель

Номер модели Описание
SSMP-JWHD47 SSMP мужской прямоугольный микрополоса полный расслабление RF коаксиальный разъем



Применение:



*Сеть

*Спутниковая связь

* ПК/ЛАН

*Базовая станция

*Объекты на открытом воздухе

* Автомобиль

*Вставка прыжка

*Основные средства

Радар, микроволновка

*Телекоммуникации

*Мобильная связь

*Инструментация

*Система радио- и телевизионной антенны

*РЧ-испытательные и измерительные платы

*Высокоскоростное испытание цифрового компонента





Примечание:
У нас более 10 000 видовSMPM RF Коаксиальный соединитель,Если вы не можете найти используемый соединитель, пожалуйста, свяжитесь с нами.Это....
