Поверхность выпуска облигаций провода золота заголовка Pin мужчины герметического затвора коаксилового разъема SSMP/SMPM
Поверхность выпуска облигаций провода золота заголовка Pin мужчины герметического затвора коаксилового разъема SSMP/SMPM
Поверхность выпуска облигаций провода золота заголовка Pin мужчины герметического затвора коаксилового разъема SSMP/SMPM
Поверхность выпуска облигаций провода золота заголовка Pin мужчины герметического затвора коаксилового разъема SSMP/SMPM
Спецификации
Номер модели :
SSMP (M) - JHD366-JH
Место происхождения :
Китай
Количество минимального заказа :
200PCS
Условия оплаты :
Западное соединение, L/C, T/T
Способность поставки :
1,000,000pcs в месяц
Срок поставки :
Не позднее 3 недели
Упаковывая детали :
Стандартная коробка экспорта
Название продукта :
SSMP герметически закрывало разъем-вилка
Род :
Мужчина
материал :
Kovar
Плакировка :
Покрытое золото
Импеданс :
50Ω
Диапазон изменения частот :
DC~50GHz
Расклассифицированное напряжение тока :
170VRMS*
Изолятор :
PTFE/PEI/Glass спекая
Описание

Поверхность выпуска облигаций провода золота заголовка Pin мужчины герметического затвора коаксилового разъема SSMP/SMPM



SMPM миниатюрный нажим в коаксиловом разъеме RF, который имеет характеристики небольшой ширины полосы частот тома (сравненного с мини SMP), облегченных и широких работая. Оно применим к соединяя пользе доски взойти на борт соединителей в случае модульной плотной установки. Штепсельная вилка имеет 2 типа интерфейса: полная защелка и unthreaded отверстие, которая соответствующая для случая интенсивной модульной установки.



Спецификация
Электрические характеристики
Импеданс 50Ω
Диапазон изменения частот DC~50GHz
Расклассифицированное напряжение тока 170VRMS*
Напряжени тока-сопротивление Dielectrics 500VRMS*
Сопротивление изоляции ≥5000MΩ
Разбивочное сопротивление Наружный проводник Normally≤3.5mΩ, Hermetic≤5mΩ
Центральный проводник Normally≤8mΩ   , Hermetic≤30mΩ
  DC~18GHz 18~26.5GHz 26.5~40GHz 40~50GHz
VSWR ≤1.25 ≤1.3 ≤1.4 ≤1.5
Материальные & механические характеристики
Центральный проводник Мужчина Бронза светомассы Kovar олова       Покрытое золото
Женщина Бронза бериллия/золото покрыли
Эластичный контакт Бронза бериллия, запассивированное золото покрытое/
Раковина и другие части металла

Бронза бериллия/Kovar/нержавеющая сталь
Изоляторы Стеклянное sintering/PTFE/PEI
Герметичный тариф утечки продукта ≤ 1.01325x10-3.Pa.cm 3/s

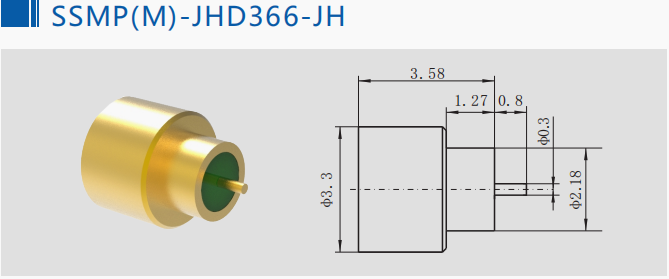

Чертеж плана поверхности выпуска облигаций провода золота заголовка Pin мужчины герметического затвора коаксилового разъема SSMP/SMPM (mm):

Поверхность выпуска облигаций провода золота заголовка Pin мужчины герметического затвора коаксилового разъема SSMP/SMPM

Номер модели Описание
SSMP (M) - JHD366-JH Соединитель rf мужчины ssmp герметического затвора с поверхностью выпуска облигаций провода золота, глубиной 2,11 интерфейса



Родственный герметически закрыванный соединитель SSMP RF (mm):

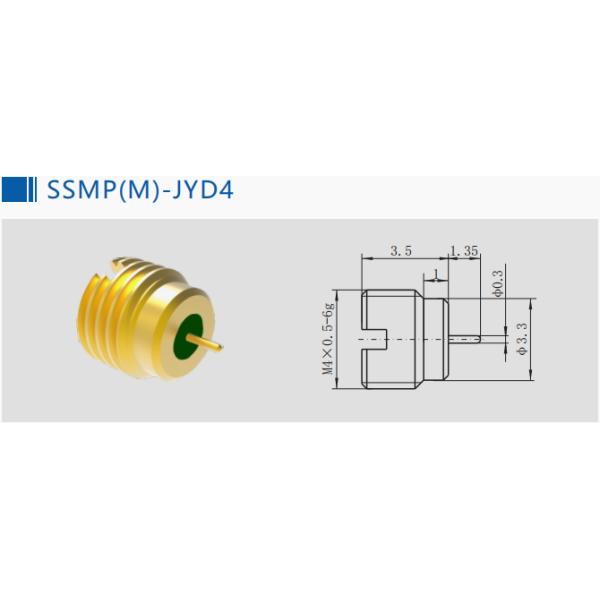

1.

Поверхность выпуска облигаций провода золота заголовка Pin мужчины герметического затвора коаксилового разъема SSMP/SMPM

Номер модели Описание
SSMP (M) - JYD4 Мужчина герметического затвора SSMP гофрирует соединитель rf, взаимодействует глубину 2,11



2.

Поверхность выпуска облигаций провода золота заголовка Pin мужчины герметического затвора коаксилового разъема SSMP/SMPM

Номер модели Описание
SSMP (M) - JHD12-JH Соединитель rf мужчины ssmp герметического затвора с поверхностью выпуска облигаций провода золота, глубиной 2,11 интерфейса





Особенности

• превосходная возможность удара и вибрации

• 35% более небольшое чем соединители SMP

• осевое и радиальное рассогласование позволено (слепое применение конфигурации)

• представление до 65GHz





Применение:



*Network

связь *Satellite

*PC/LAN

станция *Base

объекты *Outdoor

*Automobile

ввод *Jumper

*Basic объекты

*Radar, микроволна

*Telecommunications

*Mobile сообщение

*Instrumentation

антенное устройство *Radio и телевидения

доски теста и измерения *RF

*High-speed цифровой компонентный тест





ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами соединителя SMPM RF, если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
