IEC 60169-8 соединителя обжатия BNC электронный RF коаксиальный
IEC 60169-8 соединителя обжатия BNC электронный RF коаксиальный
IEC 60169-8 соединителя обжатия BNC электронный RF коаксиальный
IEC 60169-8 соединителя обжатия BNC электронный RF коаксиальный
IEC 60169-8 соединителя обжатия BNC электронный RF коаксиальный
IEC 60169-8 соединителя обжатия BNC электронный RF коаксиальный
IEC 60169-8 соединителя обжатия BNC электронный RF коаксиальный
IEC 60169-8 соединителя обжатия BNC электронный RF коаксиальный
IEC 60169-8 соединителя обжатия BNC электронный RF коаксиальный
IEC 60169-8 соединителя обжатия BNC электронный RF коаксиальный
Спецификации
Номер модели :
BNC
Место происхождения :
Китай
Количество минимального заказа :
100
Срок поставки :
Не позднее 3 недели
Упаковывая детали :
стандартная коробка экспорта
Название продукта :
BNC RF Conector
Плакировка :
Покрытый никель
Стойкость :
500 циклов
Материал контакта :
Латунь, BeCu
Материал :
Латунь
Проектно-конструкторский стандарт: :
IEC 60169-8
Тип :
Прямой
VSWR :
≤1.3
Описание

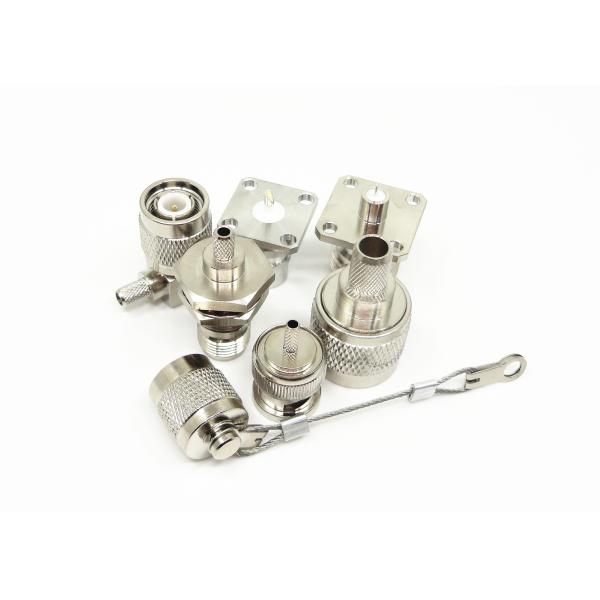

Соединитель обжатия BNC электронный RF коаксиальный



Соединитель BNC (штифт Neill-Concelman) миниатюрные быстрые соединяется/соединитель RF разъединения используемый для коаксиальных кабелей. Он отличает 2 волочениями штифта на разъем-розетке; сопрягать достиган с только квартальным поворотом соединяя гайки. BNCs идеально одето для прекращения кабеля для миниатюрн-к-subminiature коаксиального кабеля (например, RG-58, 59, к RG-179, RG-316). Они использованы с радио, телевидением, и другой радиотехнической аппаратурой радиочастоты, аппаратурами теста, видеосигналами, и были раз популярным соединителем для компьютерных сетей 10BASE2. Соединители BNC сделаны для того чтобы соответствовать характеристическому импедансу кабеля на или 50 или 75 омах. Соединитель BNC работает хорошо в более низких применениях частоты микроволны включая мониторы, LAN, приборы радиосвязи и испытательное оборудование. Что имеют сопрягать структуры штифта соединяя и начатые согласно MIL-C-39012/16-24l, они может быть заменимо с типа так же соединителями за рубежом, включенными и отключенными быстро, использованный для того чтобы соединить коаксиальные кабели в радиооборудовании и аппаратурах.



IEC 60169-8 соединителя обжатия BNC электронный RF коаксиальный

Спецификация


Электрические характеристики
Импеданс 50 омов
Диапазон изменения частот DC~4GHz
Расклассифицированное напряжение тока 500 VRMS (максимальный уровень моря)
Напряжени тока-сопротивление Dielectrics 1500 VRMS (максимальный уровень моря)
Сопротивление изоляции ≥5000MOhm
Контактное сопротивление Наружный проводник ≤2.0mOhm
Центральный проводник ≤0.5mOhm
VSMR ≤1.3



Чертеж продукта

IEC 60169-8 соединителя обжатия BNC электронный RF коаксиальный

Материальные & механические характеристики
Центральный проводник Мужской/штепсельный вилка Латунь Покрытое золото
Женский/гнездо Бронза sn-P Покрытое золото
Контакт гибкости Бронза бериллия Покрытый никель
Обстреливайте/снабжение жилищем Латунь, нержавеющая сталь Покрытый никель
Изоляторы PTFE
Кольцо запечатывания Силиконовая резина
Стойкость 500 циклов



RoHS уступчивое Да
Сопрягая циклы 500Cycles
Удерживание контакта минута 10N
Удерживание кабеля минута 100N
Сопрягая сила 0.58N максимальное
Расцеплять силу 0,6 n максимального


Экологическая спецификация:


Рабочая температура -45 к +155Deg c
(Сопрягаемая) оценка IP IP67


Особенности:


- Низкая цена совмещенная с высококачественным.

- Широкополосное представление с низким отражением от DC до 4 GHz.

- Импеданс 50 омов

- Быстро подключите/разъединение кнопк-на сопрягать уменьшает время установки
- Приспосабливает широкий диапазон миниатюрных коаксиальных кабелей RG гибких полужестких
- Соединители BNC доступны в панель прямые или прямоугольные версии, так же, как, перегородка, 2 отверстий, панель 4 отверстий или mountless варианты.

- Доступный для affixement к кабелю индустриального стандарта и как прибор платы с печатным монтажом

- Обеспечьте repeatable представление


Применение:


* компьютер/LANs

* Radio/CCTV

* broadband

* инструментирование

* антенны

* телекоммуникации

* компьютеры

* передача

* видео- системы

* автомобильный

* радиосвязи

* беспроводные индустрии

* оборудование измерения

* базовые станции


ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами продуктов соединения ((ect BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP.),), если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
