Серия 8200 генерирует результаты измерений, а не только сырые данные, с помощью гистограмм времени и амплитуды, тестирования масок и статистических измерений.Он предоставляет набор измерений, предназначенный для связи, который включает в себя джитр, шум, рабочий цикл, перегрузка, перегрузка, OMA, коэффициент вымирания, Q-фактор, средняя оптическая мощность и измерения амплитуды для сигналов RZ и NRZ.Испытания масок высокоскоростных оптических и электрических коммуникаций на основе соответствия, и компьютерные стандарты, такие как SDH/SONET, Ethernet, Fibre Channel.для сбора и анализа сигналовПервая в отрасли база данных переменной стойкости позволяет получать точные данные и измерять старение по всем функциям, а также облегчает динамическое обновление подлежащих корректировке DUT.

Серия 8200 сочетает в себе очень низкий джиттер временной базы с очень быстрой скоростью получения.Он предоставляет полный набор возможностей измерений для оценки данных, а также математика приобретения и математика формы волны для дальнейшей обработки результатов с помощью гистограмм, тестирования масок и статистики.

Серия 8200 обеспечивает большую гибкость хранения данных с четырьмя 3D-базами данных, доступными одновременно; базы данных предлагают первую в отрасли переменную стойкость с точным старением данных.Цветообразование данных о форме волны добавляет третье измерение, плотность выборки, для сбора и анализа сигналов.

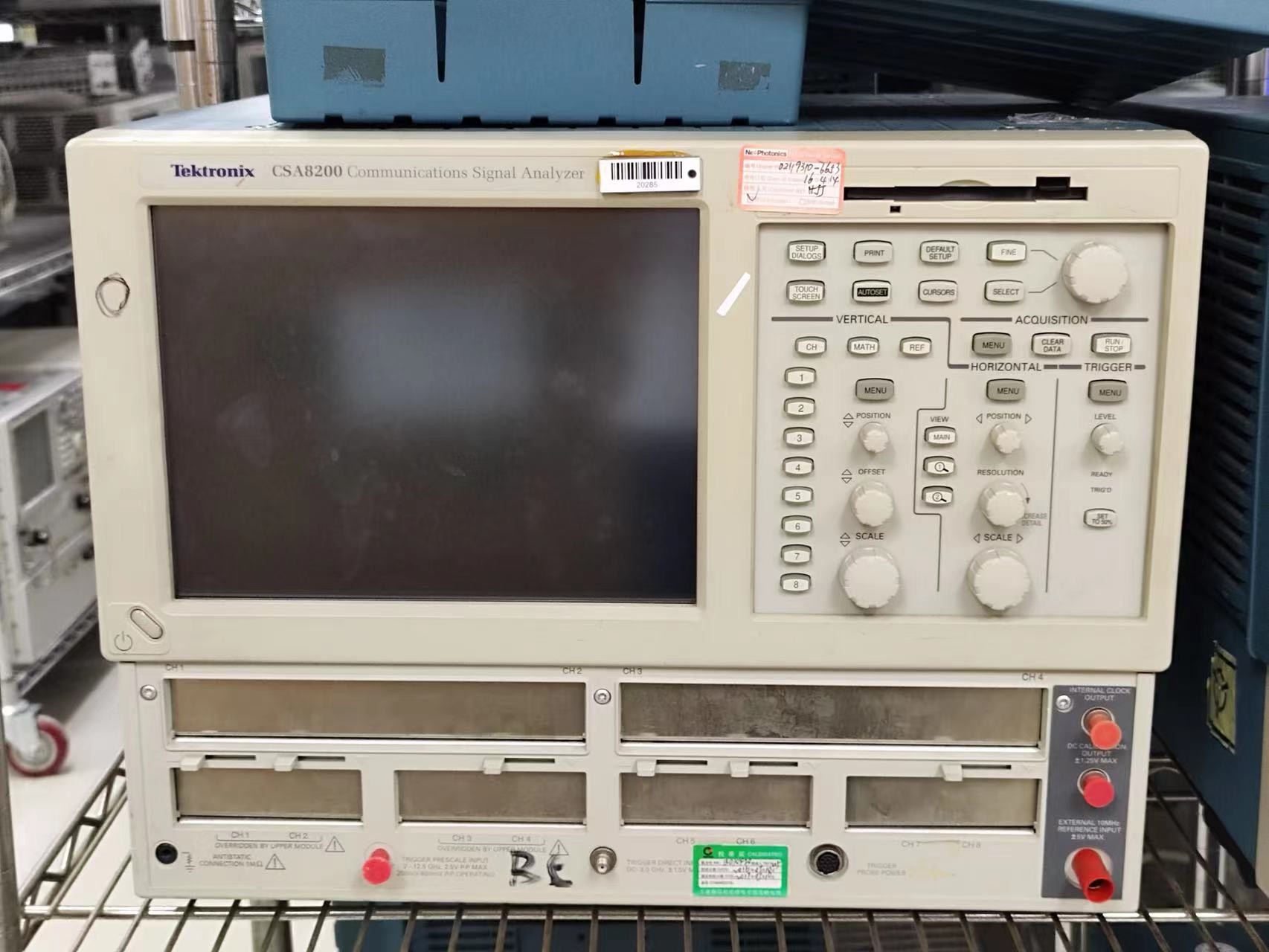

Модели CSA8200 и TDS8200 имеют одинаковые возможности; любая модель, например, может быть сконфигурирована с любой комбинацией модулей отбора проб.

Особенности и преимущества

Динамика постоянного тока до 70+ ГГц*1

Пропускная способность - лидирующая в отрасли точность временной базы

️ Jitter <200 fsRMS с стандартом 82A04 ️ 800 fsRMS

Модульная архитектура с до восьми каналами получения

Расширенный анализ джиттера, шума и BER

Анализ высокоскоростных серийных скоростей передачи данных от 1 Гбит/с до 60 Гбит/с дает представление о точных причинах закрытия глаз

Разделение джиттера и шума обеспечивает высокоточную экстраполяцию BER и контура глаз

Высокопроизводительный TDR/TDT

️ Истинный генератор шагов дифференциала и захват сигнала

Время восхождения отражается < 28 ps До 4 дифференциальных пар (8 каналов)

¢ Стандарты связи, включая Sonet/SDH, Ethernet, OIF и Fibre Channel

Компьютерные стандарты, включая SATA, SAS, PCI Express и Rapid IO Automated Measurement System с более чем 100 измерениями NRZ, Pulse и RZ

Изолировать ошибки, зависящие от данных

Среднее значение сигнала для исследования низкомощного сигнала четырехцветной степени переменной стойкости волновой формы Базы данных Microsoft Windows 2000 Операционная система

Варианты

• Кошелек 1K
• 1R Ракмаунт
