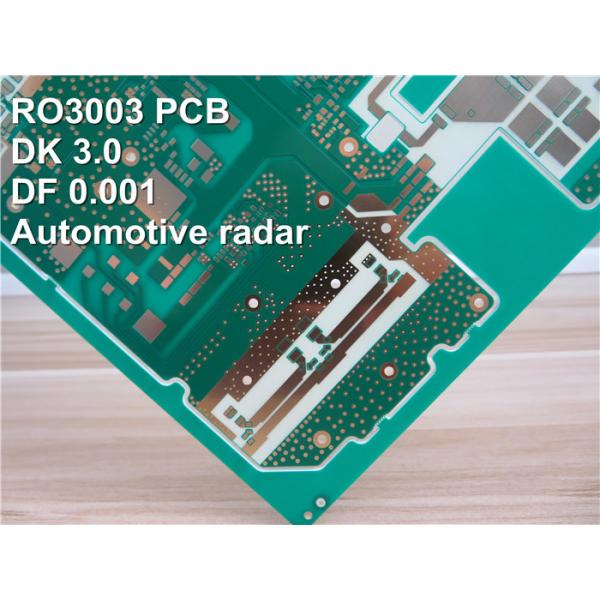

PCB микроволны монтажной платы 10mil DK3.0 PCB 2-Layer Rogers 3003 Rogers RO3003 высокочастотный DF 0,001
PCB микроволны монтажной платы 10mil DK3.0 PCB 2-Layer Rogers 3003 Rogers RO3003 высокочастотный DF 0,001
PCB микроволны монтажной платы 10mil DK3.0 PCB 2-Layer Rogers 3003 Rogers RO3003 высокочастотный DF 0,001
PCB микроволны монтажной платы 10mil DK3.0 PCB 2-Layer Rogers 3003 Rogers RO3003 высокочастотный DF 0,001
PCB микроволны монтажной платы 10mil DK3.0 PCB 2-Layer Rogers 3003 Rogers RO3003 высокочастотный DF 0,001
PCB микроволны монтажной платы 10mil DK3.0 PCB 2-Layer Rogers 3003 Rogers RO3003 высокочастотный DF 0,001
Спецификации
Номер модели :
BIC-037.V1.0
Место происхождения :
Китай
Количество минимального заказа :
1pcs
Условия оплаты :
T/T
Возможность поставки :
5000pcs в месяц
Срок поставки :
8-9 рабочих дней
Упаковывая детали :
Вакуум bags+Cartons
Основное вещество :
RO3003
Отсчет слоя :
2 слоя
Размер PCB :
100 x 100mm=1PCS
Толщина PCB :
0.3mm
Медный вес :
1oz
Описание



PCB микроволны монтажной платы 10mil DK3.0 PCB 2-Layer Rogers 3003 Rogers RO3003 высокочастотный DF 0,001

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Материалы цепи Rogers RO3003 высокочастотные наполненные керамическ смеси PTFE запланированные для пользы в коммерчески микроволне и применениях RF. Он был конструирован для предложения исключительной электрической и механической стабильности на конкурентоспособных ценах. Механические свойства последовательны. Это позволяет дизайнеру начать разнослоистые дизайны доски без сталкиваться коробоватости или проблемы надежности. Материалы RO3003 показывают коэффициент теплового расширения (CTE) в x и Y-osь 17 ppm/℃. Этот коэффициент расширения соответствуется к этой из меди, которая позволяет материалу показать превосходную сохранность формы, типичному вытравляет усушку, после вытравляет и печет, меньше чем 0,5 mils на дюйм. Z-ось CTE 24 ppm/℃, которое обеспечивает исключительную покрытую надежность через-отверстия, даже в строгих окружающих средах.



Типичные применения:

1) Канал связи на кабельных сетях

2) Антенна заплаты для беспроводных сообщений

3) Backplanes силы

4) Удаленные читатели метра



Спецификации PCB

РАЗМЕР PCB 100 x 100mm=1PCS
ТИП ДОСКИ Двойник встал на сторону PCB
Количество слоев 2 слоя
Поверхностные компоненты держателя НЕТ
Через компоненты отверстия НЕТ
STACKUP СЛОЯ медь ------- 35 um (1 oz)
RO3003 0.254mm
медь ------- 35 um (1 oz)
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: 5mil/5mil
Минимальные/максимальные отверстия: 0.3mm/0.8mm
Количество различных отверстий: N/A
Количество буровых скважин: N/A
Количество филированных слотов: N/A
Количество внутренних вырезов: N/A
Управление импеданса: N/A
Номер пальца золота: N/A
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: RO3003 0.254mm
Окончательная фольга внешняя: 1oz
Окончательная фольга внутренняя: N/A
Окончательная высота PCB: 0,3 mm ±0.1
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш N/A
Припаяйте маску для того чтобы примениться к: N/A
Цвет маски припоя: N/A
Тип маски припоя: N/A
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания N/A
Цвет компонентного сказания N/A
Имя или логотип изготовителя: N/A
ЧЕРЕЗ N/A
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ N/A
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.



Технические спецификации Rogers 3003 (RO3003)

Типичное значение RO3003
Свойство RO3003 Направление Блоки Условие Метод теста
Диэлектрическая константа, εProcess 3.0±0.04 Z   10 GHz/23℃ IPC-TM-650 Stripline зажатое 2.5.5.5
Диэлектрическая константа, εDesign 3 Z   8GHz до 40 GHz Метод длины дифференциального участка
Коэффициент энергопотерь, tanδ 0,001 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Термальный коэффициент ε -3 Z ppm/℃ 10 -50 GHz℃℃to 150 IPC-TM-650 2.5.5.5
Сохранность формы 0,06
0,07		 X
Y		 mm/m COND A IPC-TM-650 2.2.4
Резистивность тома 107   MΩ.cm COND A IPC 2.5.17.1
Поверхностная резистивность 107   MΩ COND A IPC 2.5.17.1
Растяжимый модуль 930
823		 X
Y		 MPa ℃ 23 ASTM D 638
Абсорбция влаги 0,04   % D48/50 IPC-TM-650 2.6.2.1
Специфическая жара 0,9   j/g/k   Высчитанный
Термальная проводимость 0,5   W/M/K ℃ 50 ASTM D 5470
Коэффициент теплового расширения
(-℃ 55 до 288)		 17
16
25		 X
Y
Z		 ppm/℃ RH 23℃/50% IPC-TM-650 2.4.4.1
Td 500   ℃ TGA   ASTM D 3850
Плотность 2,1   gm/cm3 ℃ 23 ASTM D 792
Медная корка Stength 12,7   Ib/in. 1oz, EDC после поплавка припоя IPC-TM 2.4.8
Воспламеняемость V-0       UL 94
Неэтилированный процесс совместимый Да
