Спецификации
Номер модели :
BIC-101.V1.0
Место происхождения :
Китай
Количество минимального заказа :
1pcs
Условия оплаты :
T/T
Возможность поставки :
5000pcs в месяц
Срок поставки :
8-9 рабочих дней
Упаковывая детали :
Вакуум bags+Cartons
Основное вещество :
Taconic RF-35TC
Отсчет слоя :
2 слоя, многослойный, гибридный тип
Толщина PCB :
0.3mm, 0.6mm, 0.8mm, 1.6mm, (субстрат 10mil, 20mil, 30mil, 60mil)
Размер PCB :
≤400mm x 500mm
Маска припоя :
Зеленый, красный, черный, белый, голубой etc.
Медный вес :
0,5 унции, 1 унция, 2 унции
Поверхностный финиш :
Обнаженная медь, HASL, ENIG, олово etc погружения
Описание

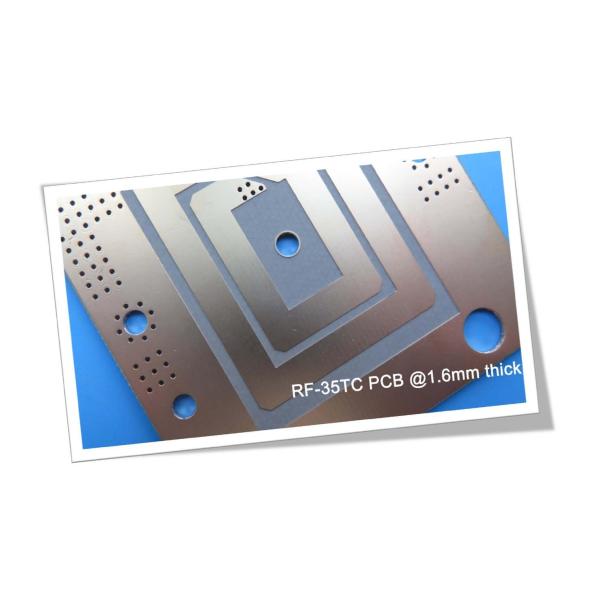

Высокочастотный PCB построенный на Taconic RF-35TC DK3.5 с 60milтолстым и золото погружения для усилителя силы

(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Привет всем,

Сегодня, мы вводим тип высокочастотного PCB построенный на RF-35TC.



RF-35TC основанное PTFE, керамический заполненный материал частоты коротковолнового диапазона стеклоткани от Taconic компании.

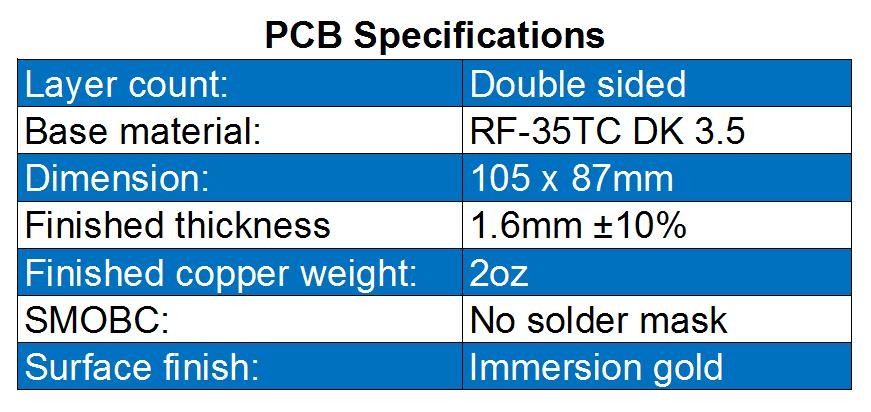

Спецификации PCB следующим образом

Taconic доска 60mil PCB RF-35TC 2oz RF толщиной для усилителя силы



Двойник встал на сторону, субстрат RF-35TC, DK на 3,5; 105mm длиной 87mm широко; законченная толщина PCB на 1.6mm, закончила медный вес на 2oz; Отсутствие маска и silkscreen припоя; поверхностный финиш золото погружения

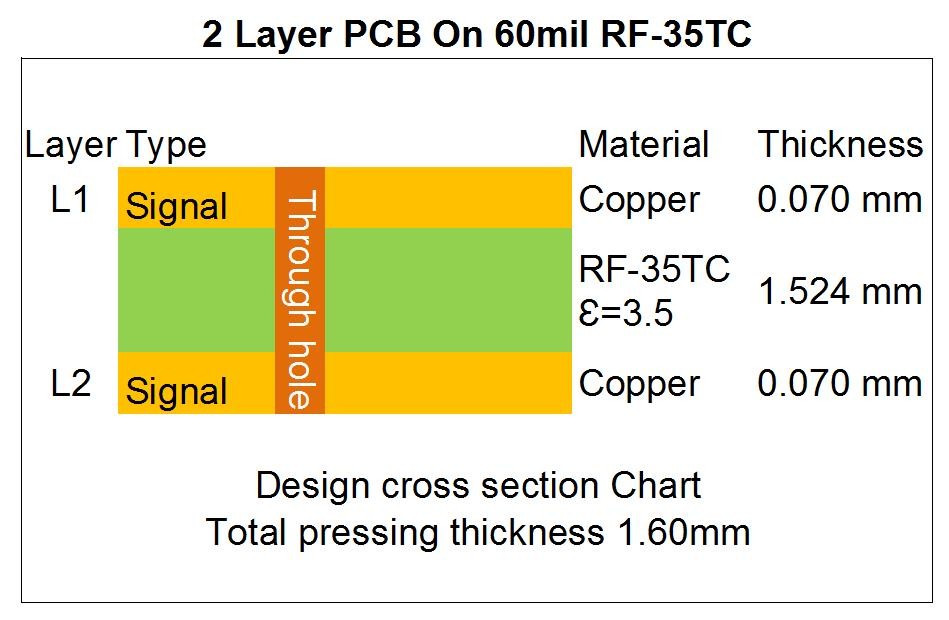

Это штабелирует вверх рисовать.



Taconic доска 60mil PCB RF-35TC 2oz RF толщиной для усилителя силы



Верхний слой и нижний слой законченная медь 2oz, диэлектрический материал RF-35TC в середине на 1.524mm толстом, DK на 3,5



Taconic доска 60mil PCB RF-35TC 2oz RF толщиной для усилителя силы



Основной цвет PCB RF-35TC коричнев и сер. Свои главные программы усилители, муфты и фильтры силы. К тому же, она также широко использована в антеннах, спутниковом оборудовании и так далее.



Возможность PCB
Материал PCB: PTFE основало керамический заполненный субстрат стеклоткани
Указатель: RF-35TC
Диэлектрическая константа @ 10GHz: 3,50
Отсчет слоя: 2 слоя, разнослоистый, гибридный тип
Медный вес: 0.5oz, 1oz, 2oz
Толщина PCB: 0.3mm, 0.6mm, 0.8mm, 1.6mm
(субстрат 10mil, 20mil, 30mil, 60mil)
Маска припоя: Зеленый, красный, черный, белый, голубой etc.
Размер PCB: ≤400mm x 500mm
Поверхностный финиш: Обнаженная медь, HASL, ENIG, олово etc погружения.
　 　



Мы можем обеспечить вас с двойной, который встали на сторону доской, разнослоистой доской и гибридной доской. Ряды от 0.3mm до 1.6mm, максимальный размер толщины на 400 mm 500mm; поверхностные финиши обнаженной меди, уровня горячего воздуха, золота etc погружения.



RF-35TC предлагает главное представление тепловыделения, поэтому тип термально проводного малопотертого ламината. Оно наиболее хорошо одет для применений наивысшей мощности. Жара рассеивает далеко от обоих передающую линию на компонентах PCB и поверхностных держателя как конденсатор etc.



Если вы имеете любые вопросы, пожалуйста чувствуйте свободный связаться мы.

Спасибо для чтения.



Приложение: Технические спецификации RF-35TC

ЗНАЧЕНИЯ RF-35TC ТИПИЧНЫЕ
Свойство Метод теста Блок Значение Блок Значение
GHz DK @10 IPC-650 (доработанное) 2.5.5.5 .1   3,5   3,5
Tck (-℃ 30 до 120) IPC-650 (доработанное) 2.5.5.5 .1 ppm 24 ppm 24
GHz Df @10 IPC-650 (доработанное) 2.5.5.5 .1   0,0011   0,0011
Диэлектрическое нервное расстройство IPC-650 2.5.6 (в-самолет, 2 штыря в масле) kV 56,7 kV 56,7
Диэлектрическая прочность ASTM d 149 (через самолет) V/mil 570 V/mm 22 441
Сопротивление дуги IPC-650 2.5.1 Секунды 304 Секунды 304
Абсорбция влаги IPC-650 2.6.2.1 % 0,05 % 0,05
Flexural прочность (MD) ASTM D 790/IPC-650 2.4.4 psi 12 900 N/mm2 88,94
Flexural прочность (CD) ASTM D 790/IPC-650 2.4.4 psi 11 700 N/mm2 80,67
Прочность на растяжение (MD) ASTM D 3039/IPC-TM-650 2.4.19 psi 9 020 N/mm2 62,19
Прочность на растяжение (CD) ASTM D 3039/IPC-TM-650 2.4.19 psi 7 740 N/mm2 53,37
Удлиненность на перерыве (MD) ASTM D 3039/IPC-TM-650 2.4.19 % 1,89 N/mm 1,89
Удлиненность на перерыве (CD) ASTM D 3039/IPC-TM-650 2.4.19 % 1,7 % 1,7
Young модуль (MD) ASTM D 3039/IPC-TM-650 2.4.19 psi 667 000 N/mm2 4 599
Young модуль (CD) ASTM D 3039/IPC-TM-650 2.4.19 psi 637 000 N/mm2 4 392
Коэффициент Poisson (MD) ASTM D 3039/IPC-TM-650 2.4.19   0,18   0,18
Коэффициент Poisson (CD) ASTM D 3039/IPC-TM-650 2.4.19   0,23   0,18
Сжимающий модуль ASTM D 695 (℃ 23) psi 560 000 N/mm2 3 861
Flexural прочность (MD) ASTM D 790/IPC-650 2.4.4 psi 1,46 x 106 N/mm2 10 309
Flexural прочность (CD) ASTM D 790/IPC-650 2.4.4 psi 1,50 x 106 N/mm2 10 076
Корка Stength (½ oz.CVH) IPC-650 2.4.8 (термальный стресс.) Ibs. /inch 7 g/cm3 1,25
Термальная проводимость (Unclad,℃ 125) ASTM F433 (защищенный поток тепла) С (mK) 0,6 С (mK) 0,6
Термальная проводимость (C1/C1,125℃) ASTM F433 (защищенный поток тепла) С (mK) 0,92 С (mK) 0,92
Термальная проводимость (CH/CH,℃ 125) ASTM F433 (защищенный поток тепла) С (mK) 0,87 С (mK) 0,87
Сохранность формы (MD) IPC-650-2.4.39 Sec.5.4 (после вытравите) mils/in. 0,23 mm/M 0,23
Сохранность формы (CD) IPC-650-2.4.39 Sec.5.4 (после вытравите) mils/in. 0,64 mm/M 0,64
Сохранность формы (MD) IPC-650-2.4.39 Sec.5.5 (термальный стресс.) mils/in. -0,04 mm/M -0,04
Сохранность формы (CD) IPC-650-2.4.39 Sec.5.5 (термальный стресс.) mils/in. 0,46 mm/M 0,46
Поверхностная резистивность IPC-650 2.5.17.1 (после повышенного temp.) Mohms 8,33 x 107 Mohms 8,33 x 107
Поверхностная резистивность IPC-650 2.5.17.1 (после влажности) Mohms 6,42 x 107 Mohms 6,42 x 107
Резистивность тома IPC-650 2.5.17.1 (после повышенного temp.) Mohms/cm 5,19 x 108 Mohms/cm 5,19 x 108
Резистивность тома IPC-650 2.5.17.1 (после влажности) Mohms/cm 2,91 x 108 Mohms/cm 2,91 x 108
CTE (x ось) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 11 ppm/℃ 11
CTE (Y-osь) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 13 ppm/℃ 13
CTE (ось) z (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 34 ppm/℃ 34
Плотность ASTM D 792 g/cm3 2,35 g/cm3 2,35
Твердость ASTM d 2240 (берег d)   79,1   79,1
Напряжение на перерыве (MD) ASTM D 790/IPC-650 2.4.4 % 0,014 % 0,014
Напряжение на перерыве (CD) ASTM D 790/IPC-650 2.4.4 % 0,013 % 0,013
Специфическая жара ASTM E 1269-05, E 967-08, E968-02 j/(℃ g) 0,94 j/(℃ g) 0,94
Td (потеря веса 2%) IPC-650 2.4.24.6 /TGA 788 ℃ 420
Td (потеря веса 5%) IPC-650 2.4.24.6 /TGA 817 ℃ 436
