Сегодня мы говорим о 6-слойных гибридных печатных панелях, построенных на RO4350B и FR-4.

Это для применения радиолокационной антенны, два ядра RO4350B с верхней и нижней сторон, покрытые отверстиями, соединяют каждый слой.каждый диэлектрический материал более 0.2 мм толщиной, что приводит к толщине всего PCB до 1,9 мм толщины. Подложки и отверстия погруженно покрыты золотом. Они изготовлены по IPC 6012 Класс 2 с использованием предоставленных данных Гербера.Каждая из 25 панелей упакована для отправки..

Давайте посмотрим на второй.

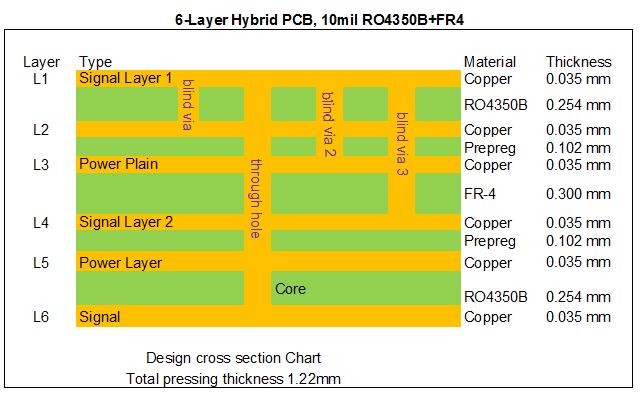

Этот тип более сложный, чем первый. Ядро 10mil RO4350B то же самое. Основное отличие заключается в том, что он содержит 3 типа слепых через.

Базовый материал: RO4350B 10mil + FR4

Количество слоев: 6 слоев

Тип: слепые через L1-L2, L1-L3, L1-L4

Формат: 82 мм х 95 мм = 1 тип = 1 штука

Поверхностная отделка: золото погружения

Масса меди: внешний слой 35 мкм/внутренний слой 35 мкм

Маска для сварки / Легенда: Нет

Высота конечного PCB: 1,4 мм

Стандарт: IPC 6012, класс 2

Упаковка: 20 панелей упакованы для отправки.

Время выполнения: 20 рабочих дней

Срок годности: 6 месяцев

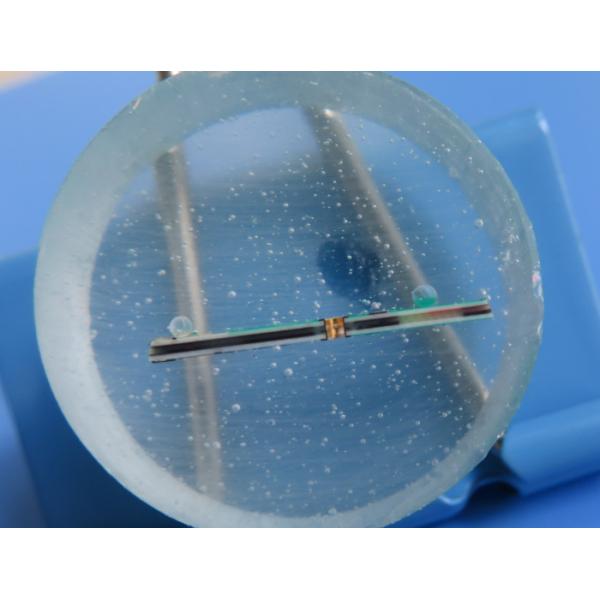

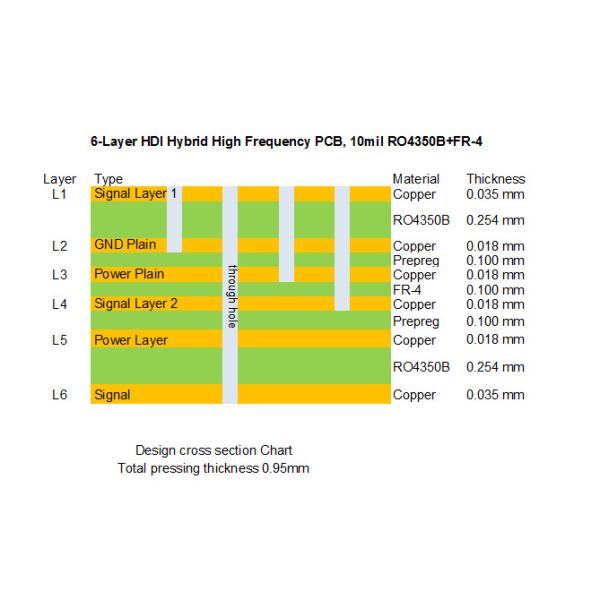

Есть очень похожие продукты, чьи внутренние слои используют половину унции меди. Толщина готового ПКБ составляет 1,0 мм. Следует набор и микросектон.

Вот так.’Есть много преимуществ гибридных ПХБ RO4350B.

1) Улучшенные показатели целостности сигнала по сравнению со сборками со всеми FR4-картами;

2) Снижение затрат по сравнению со сборками с низкими потерями материала;

3) инженерное проектирование предотвращает возникновение проблем в предпродукционном процессе;

4) ISO9000, ISO14001, IATF16949, UL сертифицированный завод

5) Класс 2 / Класс 3 ИПК;

Применения широкие, перечислены ниже:

- Конвертер для сбора данных радиолокационного радиолокатора,

- Антенна с смешанной полосой,

-установленный на башне ускоритель,

- модульный осциллоскоп,

- аттенуатор и антенну 5G и т.д.

Спасибо, что прочитали, пожалуйста, свяжитесь с нами, если хотите узнать о PCB.

Приложение: Лист с данными о ПКБ
