Гибридный ПКБ 1,4 мм RO4003C и FR4 через отверстия ПКБ с регулируемым импедансом ПКБ
Гибридный ПКБ 1,4 мм RO4003C и FR4 через отверстия ПКБ с регулируемым импедансом ПКБ
Гибридный ПКБ 1,4 мм RO4003C и FR4 через отверстия ПКБ с регулируемым импедансом ПКБ
Гибридный ПКБ 1,4 мм RO4003C и FR4 через отверстия ПКБ с регулируемым импедансом ПКБ
Гибридный ПКБ 1,4 мм RO4003C и FR4 через отверстия ПКБ с регулируемым импедансом ПКБ
Гибридный ПКБ 1,4 мм RO4003C и FR4 через отверстия ПКБ с регулируемым импедансом ПКБ
Гибридный ПКБ 1,4 мм RO4003C и FR4 через отверстия ПКБ с регулируемым импедансом ПКБ
Гибридный ПКБ 1,4 мм RO4003C и FR4 через отверстия ПКБ с регулируемым импедансом ПКБ
Гибридный ПКБ 1,4 мм RO4003C и FR4 через отверстия ПКБ с регулируемым импедансом ПКБ
Гибридный ПКБ 1,4 мм RO4003C и FR4 через отверстия ПКБ с регулируемым импедансом ПКБ
Спецификации
Номер модели :
BIC-083.V1.0
Место происхождения :
Китай
Количество минимального заказа :
1pcs
Условия оплаты :
T/T
Возможность поставки :
5000pcs в месяц
Срок поставки :
8-9 рабочих дней
Упаковывая детали :
Вакуум bags+Cartons
Базовый материал :
RO4003C+FR-4; RO4350B + FR4; F4B + FR4; Duroid/RT5880 + RO4350B; Duroid/RT5880 + FR4
Количество слоев :
4 слоя, 6 слоев, разнослоистых
Толщина ПКБ :
10,0-5,0 мм
Размер ПКБ :
≤ 400 мм х 500 мм
Маска для сварки :
Зеленый, красный, голубой, черный, желтый
Шелковый экран :
Белый
Вес меди :
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Поверхностная отделка :
Обнаженная медь, HASL, ENIG, олово погружения, OSP
Описание



PCB 6 слоев гибридный сделал на 12mil 0.305mm RO4003C и FR-4 для спутниковой антенны

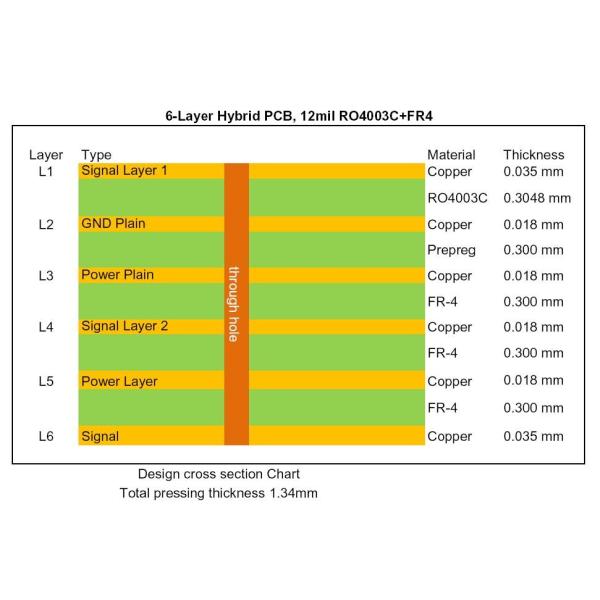

Сегодня мы вводим тип PCB RF 6 слоев построенного на 12mil RO4003C и FR-4. Эта доска использована для спутниковой антенны. После чертежа стог-вверх доски.

Гибридный ПКБ 1,4 мм RO4003C и FR4 через отверстия ПКБ с регулируемым импедансом ПКБ



Просмотр от стога-вверх, ядр 12mil на верхнем слое и он главным образом играет роли слоя сигнала. Ядр фиксировало толщину которая очень важна к электрической длине линий RF на монтажной плате. Слои остатков материал эпоксидной смолы FR-4 стеклянный с подобной толщиной с RO4003C.



Детальные спецификации следующим образом.

Основное вещество: 12mil 0.305mm RO4003C+ Tg170 FR-4

Диэлектрическая константа: 3.38+/-0.05

Отсчет слоя: 6 слоев

Через тип: Через отверстия

Формат: 105mm x 80mm = 1 типа = 1 часть

Поверхностный финиш: Золото погружения

Медный вес: Наружный слой 35μm/внутренний слой 18μm

Маска/сказание припоя: Зеленый/белый

Окончательная высота PCB: 1,4 mm

Другие: Импеданс контролировал PCB

Стандарт: Класс 2 IPC 6012

Упаковка: 20 панелей упакованы для пересылки.

Время выполнения: 10 рабочих дней

Срок годности при хранении: 6 месяцев





В настоящее время, зрелые смешанные отжимая материалы следующим образом:

RO4350B + FR4;

RO4003C + FR4;

F4B + FR4;

RT/duroid 5880 + RO4350B

RT/duroid 5880 + FR4



Возможность PCB
Тип PCB: Гибридный PCB, смешанный PCB
Смешанный тип: RO4350B + FR4;
　 RO4003C + FR4;
　 F4B + FR4;
　 Duroid/RT5880 + RO4350B
　 Duroid/RT5880 + FR4
Маска припоя: Зеленый, красный, голубой, черный, желтый
Отсчет слоя: 4 слоя, 6 слоев, разнослоистых
Медный вес: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Толщина PCB: 1.0-5.0mm
Размер PCB: ≤400mm x 500mm
Поверхностный финиш: Обнаженная медь, HASL, ENIG, олово погружения, OSP
　 　
