PCB двойного слоя гибкий построенный на Polyimide с золотом погружения и укреплением PI

(FPC выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Это тип гибкой напечатанной цепи (FPC) для применения антенны Wi Fi. Доска гибкого трубопровода 2 слоев на 0.15mm толщиной. Оно содержит желтое coverlay (маска припоя) и без silkscreen на всей доске, и золото погружения приложено на пусковых площадках. Polyimide по мере того как укрепление приложено на части соединителя. Низкопробный ламинат от Shengyi и они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 200 частей упакованы для пересылки.

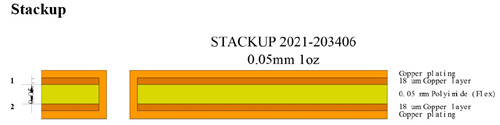

Параметр и технические спецификации

Особенности и преимущества

Превосходная гибкость;

Уменьшение тома;

Сокращение веса;

8000 типов PCB в месяц;

Быстрая проверка CADCAM и свободная цитата PCB;

Отсутствие количества минимального заказа. 1 часть доступна;

Возможность объема продукции;

Своевременное обслуживание;

Больше чем 18 лет опыта;

Применения

Кнопочная панель FPC; Прокладка лампы игрушки; Дисплей освещает контржурным светом; Клавиатура гибкого трубопровода для ключей мобильного телефона; Доска антенны POS мягкая; Доска ЖК-ТЕЛЕВИЗОРА мягкая; Доска цифровой фотокамеры мягкая.

Двухсторонние гибкие цепи

По мере того как имя предлагает, цепь состоит из тонкого и гибкого основного вещества с медной фольгой прокатанной к каждой стороне. Наружные стороны законченных цепей часто обеспечены с coverlays скрепленными к наружным сторонам (медным). Покрывать-через отверстия в двухсторонних гибких цепях обычно сверлите, вместо пробитый. Обычно гибкие цепи обеспечены с coverlays на обеих сторонах

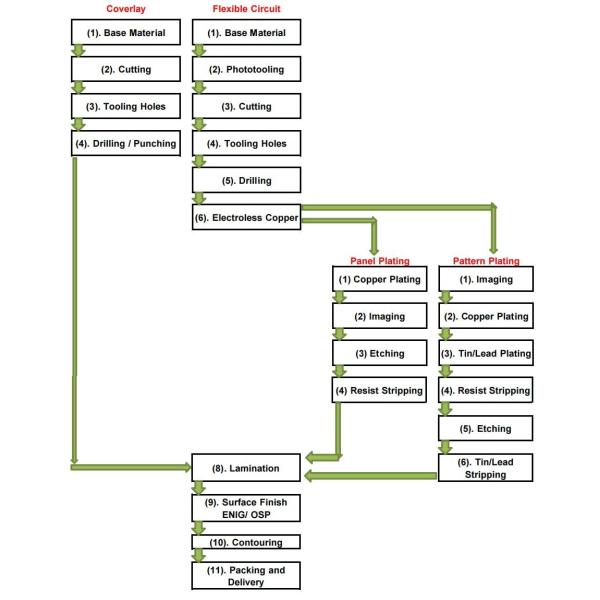

Процесс производства двойного, который встали на сторону FPC

Хотя изготовление двухстороннего PCB PTH гибкого походит что одно-вставать на сторону не-покрывать-через доски, некоторые из процессов производства не идентичны и появитесь в другую последовательность. Ниже она показывает что процессы как изготовить двойник встали на сторону гибкие цепи.

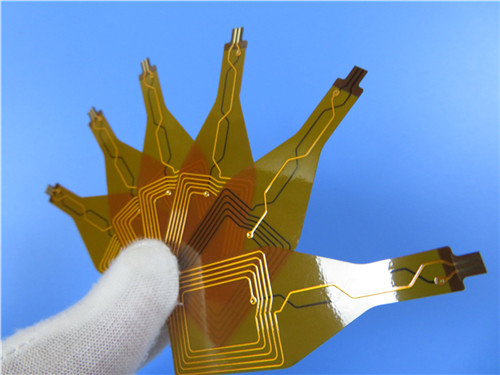

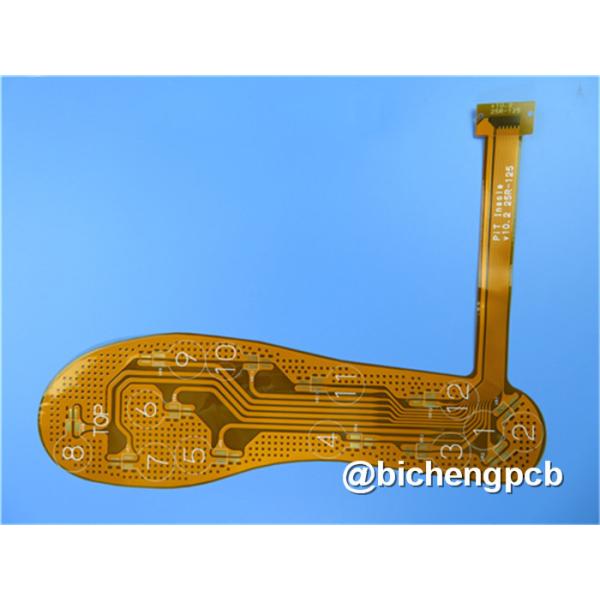

Больше дисплеев двойного, который встали на сторону FPC
