Монтажная плата микроволны PCB быстрого хода TC600 встали на сторону двойником, который
Монтажная плата микроволны PCB быстрого хода TC600 встали на сторону двойником, который
Монтажная плата микроволны PCB быстрого хода TC600 встали на сторону двойником, который
Монтажная плата микроволны PCB быстрого хода TC600 встали на сторону двойником, который
Монтажная плата микроволны PCB быстрого хода TC600 встали на сторону двойником, который
Монтажная плата микроволны PCB быстрого хода TC600 встали на сторону двойником, который
Спецификации
Номер модели :
BIC-196.V1.0
Место происхождения :
КИТАЙ
Количество минимального заказа :
1PCS
Условия оплаты :
T/T
Способность поставки :
5000PCS в месяц
Срок поставки :
8-9 рабочих дней
Упаковывая детали :
Вакуум bags+Cartons
Основное вещество :
TC600 1.27mm
Отсчет слоя :
2 слоя
Толщина PCB :
1,4 mm ±0.1
Размер PCB :
120 x 66mm=1up
Маска припоя :
черный
Silkscreen :
белый
Медный вес :
1oz
Поверхностный финиш :
Серебр погружения, 80,8%
Описание

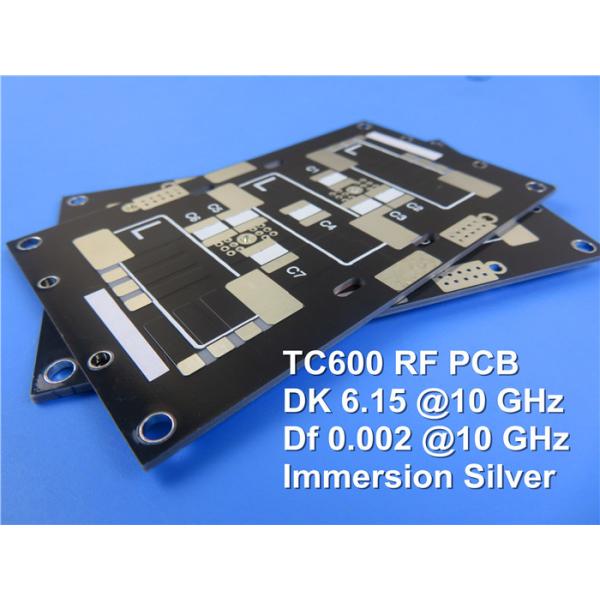

TC600 высокочастотным монтажная плата микроволны PCB 50mil 1.27mm встали на сторону двойником, который с серебром погружения

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Общее описание

Это тип управления жары PCB сделал на субстрате TC600 rogers (Arlon) с толщиной 50mil, начиная медь 0.5oz, закончило маску 1oz медную, черную припоя на компонентной стороне и серебр погружения покрытый на пусковых площадках. Доска двойного слоя изготовленная согласно стандарту класса 2 IPC. Все доски зонд испытанные 100% электрические, летание или приспособление теста, перед пересылкой.



Спецификации PCB

РАЗМЕР PCB 120 x 66mm=1up
ТИП ДОСКИ Двойник встал на сторону PCB
Количество слоев 2 слоя
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия НЕТ
STACKUP СЛОЯ медь ------- 0,5 oz) +plate ВЕРХНИЙ слой 17um (
TC600 1.27mm
медь ------- 17um (0,5 oz) + слой СРЕДСТВА плиты
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: mil 6 mil/6
Минимальные/максимальные отверстия: 0,5 mm/4,0 mm
Количество различных отверстий: 6
Количество буровых скважин: 87
Количество филированных слотов: 0
Количество внутренних вырезов: 0
Управление импеданса: нет
Номер пальца золота: 0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: TC600 1.27mm
Окончательная фольга внешняя: 1,0 oz
Окончательная фольга внутренняя: N/A
Окончательная высота PCB: 1,4 mm ±0.1
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Серебр погружения, 80,8%
Припаяйте маску для того чтобы примениться к: Верхняя сторона и нижняя сторона
Цвет маски припоя: Черный
Тип маски припоя: LPI
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания Компонентная сторона
Цвет компонентного сказания Белый
Имя или логотип изготовителя: N/A
ЧЕРЕЗ Покрытый через отверстие (PTH), минимальный размер 0.5mm.
ОЦЕНКА FLAMIBILITY 94V-0
ДОПУСК РАЗМЕРА
Размер плана: 0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.



Монтажная плата микроволны PCB быстрого хода TC600 встали на сторону двойником, который



Наши преимущества

1. Сильные возможности PCB поддерживают ваши научные исследования и разработки, продажи и маркетинг;

2. Продукты и производство PCB аттестованы утвержденными организациями;

3. мастерская 16000㎡ с возможностью выхода 30000㎡ и 8000 типами PCB в месяц;

4. Быстрая проверка CADCAM и свободная цитата PCB;

5. Отсутствие количества минимального заказа. 1 часть доступна;

6. Команда со страстью, дисциплиной, ответственностью и честностью;

7. Больше чем леты 19+ высокочастотного опыта PCB;

8. Возможность PCB прототипа к возможности объема продукции;

9. Доставка в срок: >98%, тариф жалобы клиента: <1%

10. Класс 3 класса 2 IPC/IPC;



Наши возможности PCB (2022)

　
Параметр Значение
Отсчеты слоя 1-32
Материал субстрата RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, каппа 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (высокий Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 высокое CTI>600V; Polyimide, ЛЮБИМЕЦ; Ядр etc металла.
Максимальный размер Тест летая: 900*600mm, тест 460*380mm приспособления, отсутствие теста 1100*600mm
Допуск плана доски ±0,0059"(0.15mm)
Толщина PCB 0,0157" - 0,3937" (0.40mm--10.00mm)
Допуск толщины (T≥0.8mm) ±8%
Допуск толщины (t<0.8mm) ±10%
Толщина слоя изоляции 0,00295" - 0,1969" (0.075mm--5.00mm)
Минимальный след 0,003" (0.075mm)
Минимальный космос 0,003" (0.075mm)
Наружная медная толщина 35µm--350µm (1oz-10oz)
Внутренняя медная толщина 17µm--350µm (0.5oz - 10oz)
Буровая скважина (механическая) 0,0079" - 0,25" (0.2mm--6.35mm)
Законченное отверстие (механическое) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (механическое) 0,00295" (0.075mm)
Регистрация (механическая) 0,00197" (0.05mm)
Коэффициент сжатия 12:1
Тип маски припоя LPI
Минимальный мост Soldermask 0,00315" (0.08mm)
Минимальный зазор Soldermask 0,00197" (0.05mm)
Штепсельная вилка через диаметр 0,0098" - 0,0236" (0.25mm--0.60mm)
Допуск управлением импеданса ±10%
Поверхностный финиш HASL, HASL ЕСЛИ, ENIG, олово погружения, серебр погружения, OSP, палец золота, червонное золото покрыл etc.
