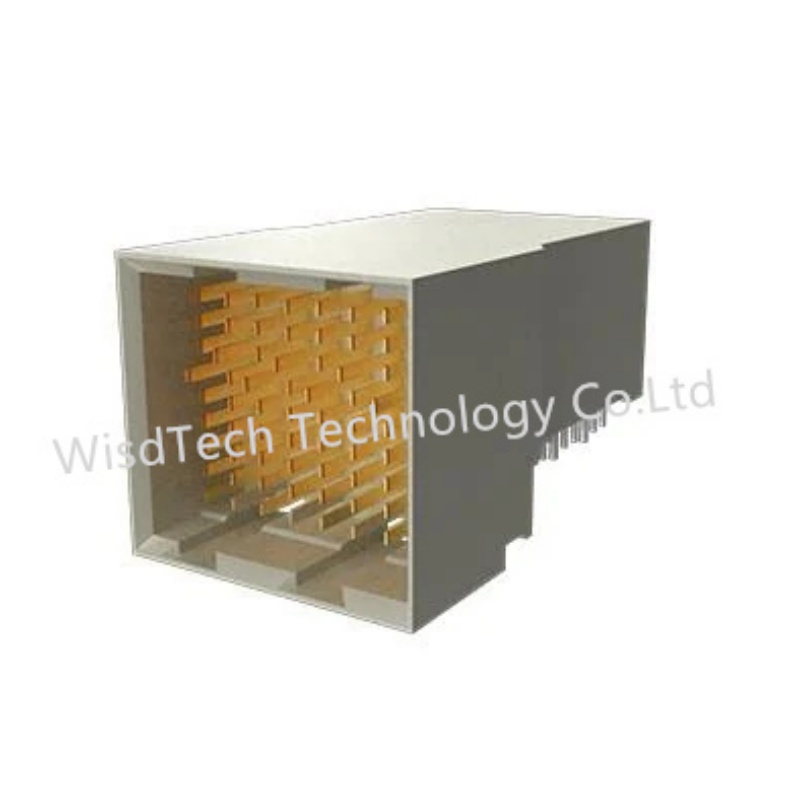

Описание

AirMax VS2® разъемы обеспечивают путь миграции от AirMaxVS® для скоростей до 20 Гбит/с, обеспечивая

Маржа безопасности для типичной производительности системы 802.3ap с гибкостью конструкции открытого поля.

Соединители используют конструкционные особенности и технологии AirMax VS® и VSe® для улучшения сигналов.

целостность и механические характеристики по сравнению с разъемами AirMaxVS®.

Коннектор использует технологию FCI для конструкции без экрана, без металлических пластин и тесно соединенный

Дифференциальная пара, предназначенная для низких потерь и низкого пересечения.

Они не требуют изменений в PCB-отпечатках соединителей.

Интерфейсы, совместимые с спайлингом, и способность сохранить критические задания пинов могут предоставить возможности

Например, задней плоскости или шасси может

предназначены для установки и дальнейшего использования устаревших дочерних карт, линейных карт или лезвиев, которые

Уже существуют новые или будущие высокоскоростные модульные карты.

Посуды и заголовки поддерживают применение на заднем, среднем и соплановом уровнях.

●Предоставляет путь миграции до 20 Гбит/с на дифференциальную пару

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

СТРАНИЦЫ

• Контакты: высокоэффективный медный сплав

• Контактный адрес:

• Оплата на основе производительности на отделяемом интерфейсе ((Telcordia GR-1217-CORE Central Office)

• Олово на никелевых решках

• опция с оловянным оловом

• корпус: высокопроизводительный термопластик, 94-V0

• Покрытие GXT+TM

ЭЛЕКТРИЧЕСКИЕ ПЕРФОРМЕНТЫ

• Контактное сопротивление: ≤60 мΩ начальное при применении на заднем плане, ≤120 мΩ начальное при применении на сверхплоском плане

• номинальный ток (при повышении температуры ≤30°C над температурой окружающей среды): 0,5 А/контакт при включении всех контактов

• Уровень потери вставки: см. график ниже.

• Продуктивность перекрестного звука: см. график ниже

• Telcordia GR-1217-CORE получила квалификацию центрального офиса

• Прочность: 200 циклов• Сила сцепления: 0,50 Н максимум/контакт

• Сила размножения: 0,15 Н мин./контакт• Средняя сила вставки соответствующего штифта/штифт:

• 0,4 мм отверстие на ПКБ: 15N максимум.

• 0, 5 мм отверстие на ПКБ: 30N максимум.
