MM9329-2700B Радиочастотные соединители / Коаксиальные соединители

Посуда женская розетка 50 Омм Поверхностная сварка

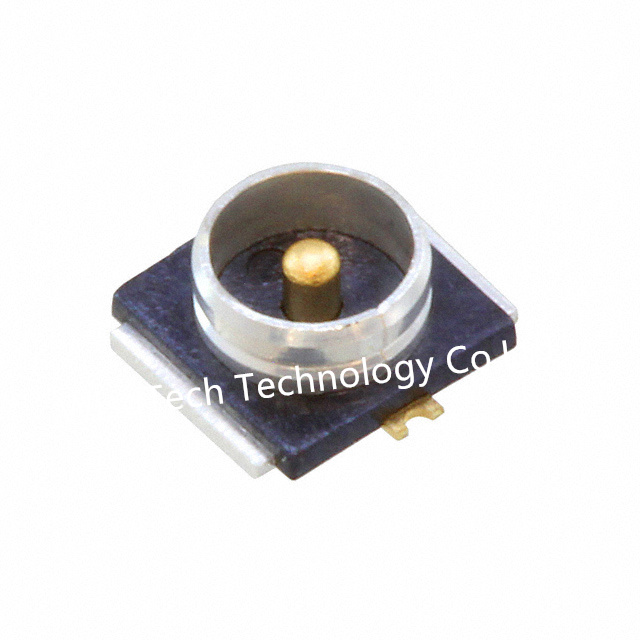

Murata Electronics MM9329-2700B является коаксиальным разъемом с ультра-миниатюрным SMT GSC типом.

используется в различных приложениях, таких как портативные телефоны, беспроводные телефоны (аналоговые и цифровые), GPS,

и другие микроволновые радио- и измерительные устройства[2].

Вот некоторые ключевые подробности о MM9329-2700B:

• MM9329-2700B - это высокочастотный приборПродукция.
• Это новый коаксиальный разъем с ультра-миниатюрным SMT GSC типом[2].

Параметры:

• Диапазон частот: постоянный до 6 ГГц[2].
• VSWR: 1,2 Макс. (DC до 3 ГГц), 1,3 Макс. (3 ГГц до 6 ГГц)[2].
• Номинальное сопротивление: 50Ω[2].
• Температурный диапазон: от -40 до +90°CПродукция.
• Показатель напряжения: 250 Vrms[2].
• Контактное сопротивление: 15mΩ максимум.[2].
• Выдерживающее напряжение: AC300Vrms[2].
• Сопротивление изоляции: 500 МΩ мин.[2].
• Прочность: 50 циклов[2].

Особенности

• MM9329-2700B имеет низкий профиль конструкции с максимальной высотой спаривания 2 мм[2].
• Он подходит для конструкций с высокой плотностью с размером емкости 3,0x3,0 мм[2].
• Новая механическая конструкция обеспечивает стабильное соединение[2].
• Он совместим с мягкими и сверхтонкими гибкими коаксиальными кабелями диаметром 0,8 мм, а также 0,62 мм
• полутвердые кабели диаметром[2].
• MM9329-2700B предлагает высокую производительность с широким диапазоном частот от постоянного до 6 ГГц[2].
• Он может быть установлен на поверхности и продается вновь.[2].
• Наличие ленточной упаковки[2].

1Коаксиальный микроволновой разъем с выключателем очень полезен для измерения электрических характеристик.

Микроволновые схемы для ПК, планшетов и сотовых телефонов.

2. Размер 3x3x1.75 мм (LxWxH), площадь занятости 9mm23. Отличные характеристики, IL 0.2dB max. (@6GHz),

Продолжительность соединителя - 500 циклов с зондом.

Заявления

ПК, планшет,Сотовый телефон и другое беспроводное оборудование
