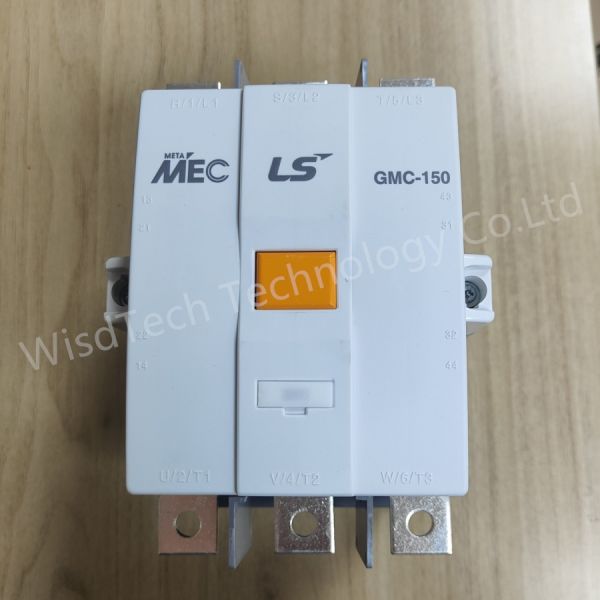

LS GMC-150 Контакторы AC/DC AC-DC-110V-220V

Применимое применение

LS производит контактор переменного тока GMC. Эта серия продуктов имеет частоту 50Hz или 60Hz для переменного тока,

и номинальное изоляционное напряжение составляет 660 В. В категории использования AC-3 номинальное рабочее напряжение составляет 380 В.

Он в основном используется для удаленного включения и выключения цепи и подходит для управления запуском,

остановки, и обратной движения двигателя переменного тока.

Применимое применение

Высококачественный контактор переменного тока GMC используется для 50Hz или 60Hz и может быть оснащен специальной катушкой для

40-400 Гц. Напряжение может достигать 660 В, а ток может быть до 630 А. Он используется для включения и включения

Он может быть соединен с двигателем, который может работать на высокой скорости.

различное электрическое оборудование общего назначения, такое как реле, и может использоваться для различного электрического оборудования,

Он также может быть объединен с вспомогательными режущими инструментами, воздушными задержками, механическими

с помощью механического контактора с блокировкой и т.д., стартера с звездочкой, и может быть соединен с

тепловое реле для формирования магнитного стартера.

Номинальный ток контактора переменного тока GMC: 9A, 12A, 18A, 22A, 32A, 40A, 50A, 6*, 7*, 8*, 10*, 120A, 150A, 180A,

250A, 300A, 400A, 630A, 800A

Оцененныйнапряжениена контактной рабочей катушке: 24, 48, 100, 110, 220, 240, 380, 400, 415, 440, 500, 550 В

GMC-100 статические / динамические контакты, GMC-125 статические / динамические контакты, GMC-150 статические / динамические контакты,

GMC-180 статические / динамические контакты, GMC-220 статические / динамические контакты, GMC-300 статические / динамические контакты,

GMC-400 статические / динамические контакты, GMC-600 статические / динамические контакты, GMC-800 статические / динамические контакты,

GMC-1000 статические / динамические контакты находятся на складе для поставки / оптовой и розничной торговли.

Контактора катушки следующие:

1.Напряжение питания управления находится на низкой стороне, в результате чего напряжение управления на терминалах

Когда напряжение низкое до определенной степени, железное ядро не может быть

Притягивается, и ток в катушке в это время в несколько раз превышает нормальный ток поддержания (размер

тока зависит от размера напряжения), и после долгого времени катушка перегреется и сгорит из-за

чрезмерное нагревание.

Второе.Напряжение управления на конце катушки проводки находится на высокой стороне (> 1.1 * Us), что приводит катушка к

Например, 380 В напряжение применяется к 220 В катушке, и она будет сгореть примерно за 15 минут.

минуты, и чем выше напряжение, тем меньше время, необходимое для сгорания катушки.

3В течениетранспортВ процессе установки, инородные объекты попадают в контакторе, в результате чего магнитный

Схема контактной катушки не закрывается, и катушка нагревается и сгорает.

Характеристики продукта:

Для выбора доступны различные спецификации напряжения управления обмотки переменного и постоянного тока.

Продукт имеет длительный срок службы и высокую надежность.

Аксессуары полные и универсальные.

И рельсы, и винтовые установки доступны, что удобно в использовании.

Конструкция защитной крышки от ударов электрическим током делает ее безопасной в использовании.

Контактные катушки большой и средней мощности (100-800A) имеют характеристики общего использования переменного и постоянного тока

и 110V-200V для общего использования.

Использование и обслуживание

Контакт является защитного типа, и структура действия является прямого действия типа, и контакты являются двойной

точки перерыва,которыйимеют характеристики небольшого размера, легкого веса, низкогомощностьпотребление, длительный срок службы,

и высокая безопасность и надежность;

Контакт может образовывать механически обратимый магнитный стартер, стартер с декомпрессионным треугольником,

и также может быть выбран в соответствии с пользователем, чтобы увеличить

Перед установкой проверьте соответствующиетехнические данные(например, номинальное напряжение, ток, рабочеечастота, и т.д.)

Посмотрите, соответствует ли он требованиям.

Во время установки он должен устанавливаться в соответствии с указанными условиями.

катушка должна быть обращена вверх, что соответствует человеческим зрительным привычкам.

Для контактора с металлической основой установки он должен быть правильно заземлен.

Винт терминала должен быть затянут, и после проверки того, что проводка является правильным, притягивающей катушки

При этом необходимо, чтобы устройство было включено и переключено несколько раз до ввода в эксплуатацию.

Тест.

Если во время использования обнаруживается аномальный шум, это может быть связано с загрязнением поверхности железного ядра.

Поверхность чистая.

Во время использования необходимо проводить регулярные проверки различных компонентов продукта.

не застряли, крепежные элементы не развязаны, а если компоненты повреждены, их следует вовремя заменить.

Условия труда

высота не превышает 2000 метров;

Окружающая средатемпература: -5 °C ~ + 40 °C

Относительная влажность воздуха: при 40 °C не превышает 50%, а при более низких температурах - более высокая

допускается;

Атмосферные условия: нет среды, которая вызывает опасность взрыва, и нет коррозионных газов или

проводящая пыль и другие газы, повреждающие изоляцию и короткую цепь;

Она должна быть установлена в месте, где нет значительных потрясений и вибраций при ударе.

Он должен быть установлен в месте, где нет дождя и снега.
