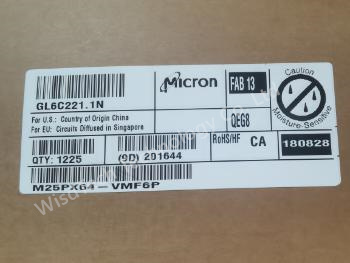

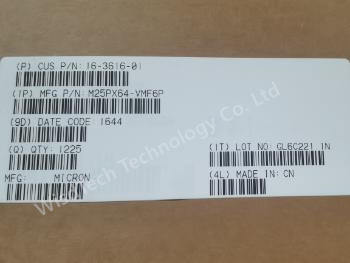

M25PX64-VMF6P FLASH - NOR Память IC 64Mbit SPI 75 MHz 16-SO

Описание

M25PX64 представляет собой 64-мбитную (8 Мбит x 8) серийную флэш-память, с расширенными механизмами защиты от записи,

доступ к которой осуществляется высокоскоростной автобусом, совместимым с SPI.

M25PX64 поддерживает две новые высокопроизводительные двойные команды ввода/вывода:

„ Указание DOFR (Double Output Fast Read) используется для считывания данных на частоте до 75 МГц с использованием как пин DQ1, так и

Пин DQ0 как выход

„ Инструкция DIFP (Double Input Fast Program), используемая для программирования данных на частоте до 75 МГц с использованием обоих пин DQ1

и фиксация DQ0 в качестве входных данных

Эти новые инструкции удваивают пропускную способность передачи данных для чтения и программирования.

Память может быть запрограммирована от 1 до 256 байтов за раз, используя инструкцию программы страницы.

Организация состоит из 128 секторов, которые разделены на 16 подсекторов (2048 подсекторов в целом).

Память может быть удалена 4-Kbyte подсектор в одно время, 64-Kbyte сектор в одно время, или в целом.

быть защищенным от записи программным обеспечением с использованием смеси летучих и нелетучих защитных функций, в зависимости от

Гранулярность защиты составляет 64 Кбайт (секторная гранулярность).

У M25PX64 64одноразовые программируемые байты (OTP байты), которые могут быть прочитаны и запрограммированы с использованием

две специальные инструкции,Читать OTP (ROTP) и Program OTP (POTP), соответственно. Эти 64 байта могут

быть постоянно запертымиПосле того, как они были заблокированы, они

стать только для чтения и это состояниене может быть отменено.

Дополнительные функции доступны в качестве дополнительных вариантов безопасности.Дополнительная информацияУстройства безопасности:

доступны после заключения соглашения о неразглашении (NDA),и, следовательно, неописанные в

Для получения дополнительной информации о данном варианте обратитесь в ближайший Numonyxофис продаж.

Особенности

„ Серийный интерфейс, совместимый с шиной SPI

„ 75 МГц (максимальная) тактовая частота

„ 2,7 V до 3,6 V однонаправленное напряжение

„ Двойные входные/выходные инструкции, приводимые к эквивалентной часовой частоте 150 МГц: “ Двойный выход

быстрая инструкция для чтения

„ Вся память непрерывно считывается путем отправки однократной инструкции быстрого чтения или двойного вывода быстрого чтения и адреса

„ 64 Мбит Флэш-памяти

Однообразные 4-килобайтные подсекторы

Однообразные 64-килобайтные секторы

„ Дополнительная 64-байтовая пользовательская блокируемая одноразовая программируемая (OTP) область

„ Возможность стирания

Граникулярность подсектора (4-килобайт)

Граничность сектора (64 Кбайт)

Общий стерт (64 Мбит) за 68 с (типичный)

„ Защита от писем

Защита от записи программного обеспечения, применимая к каждому сектору 64-килобайтного диапазона (волатильный бит блокировки)

Защита от записи на аппаратном обеспечении: размер защищенной площади, определенный тремя нелеткими битами (BP0, BP1 и BP2)

„ Режим глубокого отключения питания: 5 μA (типичный)

„ Электронная подпись

Стандартная двухбайтовая подпись JEDEC (7117h)

Уникальный идентификационный код (UID) с 16 байтами, доступный по запросу клиента

„ Более 100 000 циклов записи в каждом секторе

„ Более 20 лет хранения данных

„ Пакеты

Соответствие требованиям RoHS
