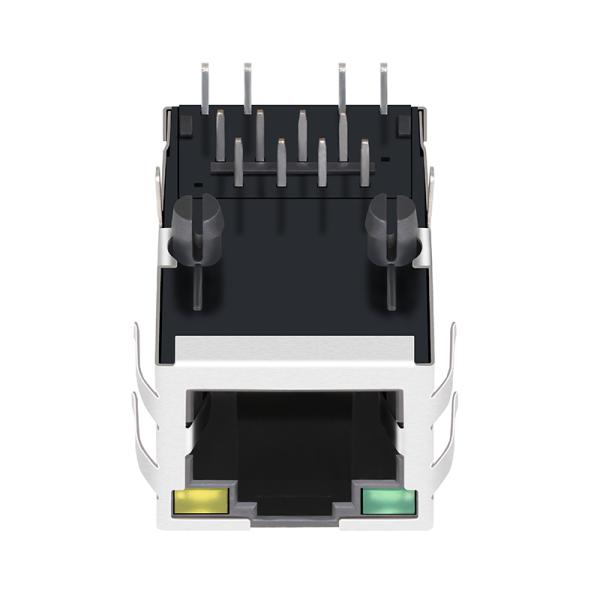

ЛМДЖ2058811001КНЛ магнитное РДЖ45 Джек ЛПДЖ1011АБНЛ защищаемое 10/100Басе-Ткс
ЛМДЖ2058811001КНЛ магнитное РДЖ45 Джек ЛПДЖ1011АБНЛ защищаемое 10/100Басе-Ткс
ЛМДЖ2058811001КНЛ магнитное РДЖ45 Джек ЛПДЖ1011АБНЛ защищаемое 10/100Басе-Ткс
ЛМДЖ2058811001КНЛ магнитное РДЖ45 Джек ЛПДЖ1011АБНЛ защищаемое 10/100Басе-Ткс
ЛМДЖ2058811001КНЛ магнитное РДЖ45 Джек ЛПДЖ1011АБНЛ защищаемое 10/100Басе-Ткс
ЛМДЖ2058811001КНЛ магнитное РДЖ45 Джек ЛПДЖ1011АБНЛ защищаемое 10/100Басе-Ткс
ЛМДЖ2058811001КНЛ магнитное РДЖ45 Джек ЛПДЖ1011АБНЛ защищаемое 10/100Басе-Ткс
ЛМДЖ2058811001КНЛ магнитное РДЖ45 Джек ЛПДЖ1011АБНЛ защищаемое 10/100Басе-Ткс
Спецификации
Место происхождения :
Китай
Номер модели :
LMJ2058811001CNL (LPJ1011ABNL)
Количество минимального заказа :
50/500/1000
Упаковывая детали :
Поднос, лента & вьюрок
срок поставки :
Запас
Условия оплаты :
TT, дни NET30/60/90
Способность поставкы :
3000K/month
Виды :
Интегрированный магнитный разъем RJ45 (ICM)
Дизайн подключения :
8P8C
Система блокировки :
Верхний замок
Скорость :
10/100 оснований-tx
Электрическая установка :
THT
Применение :
HUB, Карта ПК, коммутатор, маршрутизатор, материнская плата ПК
Описание

10/100 BASE-TX RJ45 1X1 Tab-up с интегрированным магнитным соединителем LED



Быстрая информация о магнитном RJ45 Jack:

  • Наименование продукта:Интегрированные модули соединителей RJ45
  • Типы: RJ45 1x1 8-Pin с внутренним магнитом
  • Количество портов:1x1 Однопортовый
  • Скорость:10/100 База-Т
  • Тип установки:Через дыру
  • Ориентация:Угол 90°
  • Правый угол рж45 розетки с трансформатором интегрированный
  • Особенности 1:С изоляционным трансформатором
  • Особенности 2:Защищенные отметками EMI
  • Особенности 3:С зелено-желтым светодиодом
  • Оценка температуры пиковой волновой сварки RoHS260°С
  • Подходит дляКатегория 5иКатегория 6Быстрый кабель Ethernet или лучшеУПП
  • Внутренний магнит:100% электронное тестированиедля Hipot и Functionality
  • Толщина покрытия:15 мкм

Электрическая спецификация @ 25±5°C:

Обзор

RJ45 соединитель с интегрированным магнитом 10/100 Base-T
TR (@100KHz, 0.1V) TX =1CT:1CT ± 3%
RX =1CT:1CT ± 3%
OCL (@100KHz, 100mV, 8mA, DC Bias) PINS: (P1,P2), ((P7,P8) = 350uH MIN
HIPOT

PINS (P1, P3, P2) TO (J1, J2) =1500VAC В течение 60 секунд

PINS (P7, P6, P8) TO (J3, J6) =1500VAC в течение 60 секунд
Убытки от вставки -1,0 дБ MAX @1,0 МГц- Да.65 МГц
Убытки от возврата -20 дБМИН@ 1MHz до 10MHz
-16dB MIN @10MHz до 30MHz
-12 дБМИН@30MHz- Да.60 МГц
-10 дБ MIN @0 МГц- Да.100 МГц
КРАСС ТАК -40 дБ MIN @ 1 МГц- Да.30 МГц
-35 дБМИН@30MHz- Да.60 МГц
-30 дБ MIN @60 МГц- Да.100 МГц
ОБЩИЙ КОММУНННОму МОДУ РЕЖЕЖДЕНИЯ -30 дБМИН@ 1MHz до 50MHz
-20 дБМИН@50MHz до 150MHz
Конденсатор 1000pF ± 25% 2KV
Сопротивление 750 HMS ± 20%
Сопротивление катушки 1.80HMS MAX, 0.250HMS MIN
Левый цвет светодиода ЗЕЛЕНЫЙ
Правый цвет светодиода Желтый
Операционная температура 0-70°C



Дополнительная информация:

LPJ1011ABNL.pdf

100Base-T RJ45 соединитель: Электрическая производительность превосходство

Ознакомьтесь с серией LINK-PP RJ45 с магнитом, разработанной для соответствия самым высоким отраслевым стандартам.3 спецификации и 350uH Минимальный OCL с 8mA Bias CurrentДоверяйте коннекторам LINK-PP RJ45 за превосходство в электрической производительности, подавлении EMI, устойчивости к температуре и превосходному составу материалов.

Высокопроизводительный LMJ2058811001CNL (LPJ1011ABNL) обеспечивает максимальное подавление EMI для оптимальной целостности сигнала.
Интегрированный магнитный соединитель обладает высокой температурной адаптацией и надежностью в различных условиях окружающей среды.диапазон рабочей температуры от 0°C до +70°C.



Спецификация материала премиум:
1. Щит: изготовлен из высококачественной латуни толщиной 0,2 мм. LMJ2058811001CNL Single Port RJ45 Connector имеет никелевую покрытие для повышенной долговечности и проводимости.
2. корпус: корпус изготовлен из ПБТ (полибутилентерефталат) с содержанием 30% стекловолокна и соответствует стандартам UL94V-0 огнеупорности.
3Контакты: Контакты изготовлены из фосфорной бронзы толщиной 0,35 мм и выборочно покрыты золотом для обеспечения превосходных электрических характеристик и коррозионной стойкости.

Подробная информация о соединителе RJ45 LED:
