GS5014 / GS5014 LF Двойные порты LAN-трансформатор LP5014NL Дискретное LAN-магнит
GS5014 / GS5014 LF Двойные порты LAN-трансформатор LP5014NL Дискретное LAN-магнит
Спецификации
Место происхождения :
Гуандун, Китай
Номер модели :
GS5014
Количество минимального заказа :
400/2000/10K/25K
Упаковывая детали :
T&R
Срок доставки :
Около 1-2 дней
Условия оплаты :
TT, дни NET30/60/90
Способность поставки :
3KK/Month
Характеристики :
GS5014 / GS5014 LF
Скорость :
Гигабит
Количество портов :
двойной
Тип :
Дискретное локальное магнитное устройство
Упаковка :
SMD
Номер контакта :
48
Температура :
0℃ к +70℃
Доступные архивы :
PDF/3D/ISG/Stp/Step/Данный лист
Описание



GS5014 / GS5014 LF Гигабитный трансформатор Ethernet



Общая информация:

  • Наименование продукта:GS5014 LF Дискретное локальное магнитное устройство.
  • Применение:Разработан для Ethernet 100/1000 BASE-T, полного дуплекса.
  • Тип:SMD 1000 BASE-T Dual Port Discrete LAN Magnetics. Это не имеет никакого значения.

Ключевые особенности:

  • Поддерживает 8 пар беспроводной связи категории 5.
  • Предоставляет кабельный интерфейс для изоляции и низких выбросов общего режима.
  • Соответствует стандарту IEEE 802.3ab для 1000 BASE-T.
  • Поддерживает приложения Power over Ethernet (PoE) с мощностью 350mA.
  • Соответствует требованиям RoHS и безгалогенов.

Температура эксплуатации и хранения:

  • Диапазон рабочей температуры:От 0 до +70°C.
  • Диапазон температуры хранения:-25°C до +85°C.



Спецификации магнитных модулей GS5014 / GS5014 LF 100/1000 BASE-T





Параметр

Стоимость

Соотношение поворотов (TX/RX)

1CT:1CT (± 5%)

Индуктивность открытой цепи (OCL)

350 μH (мин) @ 100KHz/0.1V с 8mA DC Bias

Индуктивность утечки (L.L)

0.5 μH (максимум)

Пропускная способность намотки (CW/W)

1.2 pF (макс.)

Сопротивление постоянного тока (DCR)

1.2 Ω (макс.)

высокий потенциал (HI-POT)

Обменное давление 1500 В / 1 мА



Параметр

Частота

Стоимость

Потеря вставки

1-100 МГц

-1,0 дБ (макс.)

Возвратные потери

1-30 МГц

-18 дБ (мин)



40 МГц

-16 дБ (мин)



50 МГц

-14,08 дБ (мин)



60-80 МГц

- 12,5 дБ (мин)



100 МГц

-10 дБ (мин)

Прослушивание

30 МГц

-40 дБ (мин)



60 МГц

-35 дБ (мин)



100 МГц

-30 дБ (мин)

Коэффициент отторжения общего режима (DCMR)

30 МГц

-43 дБ (мин)



60 МГц

-37 дБ (мин)



100 МГц

-33 дБ (мин)

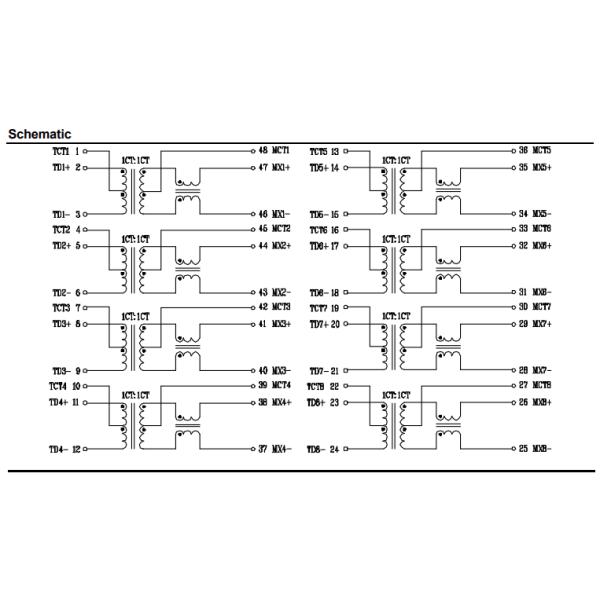

GS5014 / GS5014 ЛФ - Схематический
