Спецификации
Номер модели :
H5007NL
Место происхождения :
Гуандун, Китай
Количество минимального заказа :
400/2000/10K/25K
Условия оплаты :
TT, дни NET30/60/90
Способность к поставкам :
5кк/месяц
срок поставки :
Запас
Упаковывая детали :
T&R
Установка :
SMT
Коэффициент данных :
1000Base-T
Количество каналов/портов :
Одинокий
ПОЭ :
Не-PoE
Соотношение поворотов :
1:1
Изоляционное напряжение :
1500VAC
Длина :
17.53 мм
Ширина :
16 mm
Высота :
50,72 мм
Применение :
Трансформатор Ethernet/Удушение
Описание



H5007NL 1000BASE-T магнитный модуль, предназначенный для поддержки 1:1-обращения передаточных устройств





Магнитный модуль H5007NL1000BASE-T предназначен для поддержки 1: 1 передачи передач с коэффициентом оборота.Соответствует стандартам RoHS и IEEE 802.3 спецификации. Он обеспечивает надежную производительность в компактном пакете SMT. Magnetics обеспечивает беспроблемную интеграцию с модемами ADSL, конфигурациями LAN на материнской плате,и сетевое оборудование, такое как концентраторы и коммутаторы.





Электрические характеристики @25°C



1- Отношение поворотов: 1CT:1
2ОКЛ: 350 у.ч. минут
@100KHz,100mV,8mADC Пристрастие
3. Потеря вставки ((dB max):
1-65 МГц:-1.0 65-100 МГц:-1.1
100-125 МГц: 1.5
4. Потеря возврата ((dB min):
1-30 МГц:-18 40 МГц:-18
50 МГц:-16 60-80 МГц:-12
100 МГц: -10
5. Протокол ((dB min):
30 МГц:-45 60 МГц:-40
100 МГц: 35
6. DCMR: ((dB min):
30 МГц:-43 60 МГц:-37
100 МГц: 33
7Изоляционное напряжение: 1500 Врм в минуту
8Рабочая температура: 0°C~70°C.



Примечания:

  • Максимальная температура обратного потока по RoHS 245°C
  • Соответствует спецификации IEEE 802.3
  • Разработан для поддержки приложений, таких как SOHO ((ADSL модем), LAN-on-Motherboard ((LOM), хаб и коммутаторы.
  • С различными соотношениями поворотов.

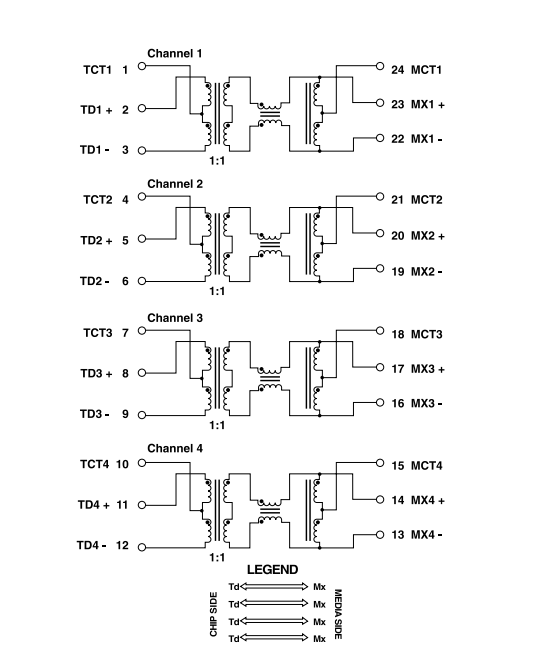

Импульс H5007NL Схема



Маньетикс Лан гигабита порта СМТ трансформатора изоляции локальных сетей ИМПа ульс Х5007НЛ одиночный





Маньетикс Лан гигабита порта СМТ трансформатора изоляции локальных сетей ИМПа ульс Х5007НЛ одиночный
