Спецификации
Номер модели :
голова HQ каркаса стержня
Место происхождения :
Хэбэй, Китай
Количество минимального заказа :
1Set
Условия оплаты :
T/T, L/C, D/P, западное соединение, MoneyGram
Способность поставки :
2000 наборов/устанавливает в год
Срок поставки :
15 Быть обсуженным
Тип :
Двойной каркас стержня
Стандарт :
AQ BQ NQ Штаб-квартира PQ
Название продукта :
Собрание каркаса стержня
Применение :
Линия бурение керна провода
Цвет :
черный
Пакет :
Пакет деревянной коробки
Серия :
Линия серия провода DCDMA q
Вес :
13.70kg
Diamters :
ДО РОЖДЕСТВА ХРИСТОВА серия ПК BC3 NC3 HC3 PC3 t NC HC
Длина :
1.5m, 3m
Описание

сверлить двойной трубки собрания api стандартный промахнутый минируя оборудует каркас стержня hq для поверхностный сверлить кабеля


>> Введение

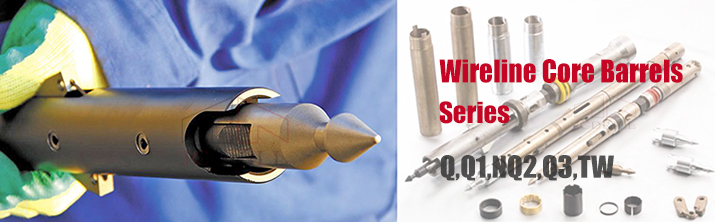

Система кабеля вырезая сердцевина из включает собрание каркаса стержня и промахнутое собрание. Собрание каркаса стержня составлено группы автомобильной камеры и наружной группы трубки. Внутренние & наружные трубки имеют стандартную длину 1,5 метров и 3 метров.

Главное собрание обеспечивает: запирая на задвижку и делая поворот механизмы spearpoint для того чтобы позволить вводу и возвращению собрания автомобильной камеры, нося собрания позволить автомобильной камере остаться неподвижным и избежаться сверлить промежутка времени повреждения образца, индикаций давления жидкости работая и жидких модулирующих ламп.
Каркас стержня Hq собрания Api стандартный промахнутый для поверхностный сверлить кабеля


Все главные собрания включают собрание отключенного клапана которое снабжает сигнал давления жидкости оператор сверла когда члены клапана обжаты, показывая полную или преграженную автомобильную камеру.

Собрание каркаса стержня составлено группы камеры шины и группы наружн-трубки. Группа камеры шины составлена: Главное собрание, автомобильная камера, случай Lifter ядра, Lifter ядра, кольцо стопа.
Группа камеры шины собирает колонку породы во время сверля процесса и независимый группы наружн-трубки. Группа наружн-трубки составлена остатка компонентов каркаса стержня:

Запирать соединение, переходная муфта, наружная трубка.
Группа наружн-трубки всегда остается на дне отверстия и расквартировывается группу камеры шины во время сверля процесса.


ID# Деталь Описание Блок Вес (Kg)
AQ
1-11 каркас стержня 3m SZJ-AQ-3000 Установите 24,27
1-11 каркас стержня 1.5m SZJ-AQ-1500 Установите 15,29
BQ
1-11 каркас стержня 3m SZJ-BQ-3000 Установите 40,45
1-11 каркас стержня 1.5m SZJ-BQ-1500 Установите 25,49
NQ
1-11 каркас стержня 3m SZJ-NQ-3000 Установите 64,88
1-11 каркас стержня 1.5m SZJ-NQ-1500 Установите 47,31
HQ
1-11 каркас стержня 3m SZJ-HQ-3000 Установите 98,30
1-11 каркас стержня 1.5m SZJ-HQ-1500 Установите 67,53
PQ
1-11 каркас стержня 3m SZJ-PQ-3000 Установите 142,50
1-11 каркас стержня 1.5m SZJ-PQ-1500 Установите 100,29



Двойная поверхность трубки
Размер (поверхностное сверло исследования) Метрическая система (mm) Имперская система (внутри)
Диаметр отверстия Диаметр ядра Диаметр отверстия Диаметр ядра
BQ 60 36,4 2,36 1,43
NQ 75,7 47,6 2,98 1,88
HQ 96,1 63,5 3,78 2,5
PQ 122,7 85 4,83 3,34
Тройная поверхность трубки
NQ3 75,7 45 2,98 1,78
HQ3 96,1 61,1 3,78 2,41
PQ3 122,7 83 4,83 3,27


>> Диаграмма структуры главного собрания HQ

ID# Деталь Decription Блок Вес (kg)
1-29 Главное собрание HQ-TKZC Установите 18,90
1 Острие HQ-TK-LMT ПК 0,27
2 Весна защелки HQ-TK-DWTH ПК 0,01
3 Остановочный штифт HQ-TK-DWX ПК 0,02
4 Основание пункта острия HQ-TK-MTZ ПК 0,8
5 Защелка втягивая случай HQ-TK-HSG ПК 2,9
6 Штырь весны TXX-11*35 ПК 0,01
7 Штырь весны (2) TXX-12.7*70 Группа 0,08
8 Болт LS-M8*25 ПК 0,01
9 Шайба HQ-TK-DP ПК 0,2
10 Пружина сжатия HQ-TK-YSTH ПК 0,2
11 Верхнее тело защелки HQ-TK-TKJ ПК 2,2
12 Связь (2) HQ-TK-LJB Пары 0,12
13 Защелка (2) HQ-TK-TKB Пары 0,66
14 Штырь весны TXX-12.7*50 ПК 0,03
15 Плечо посадки HQ-TK-XGH ПК 0,15
16 Клапан уплотнения HQ-TK-MFF ПК 0,02
17 Понизьте тело защелки HQ-TK-XGJT ПК 2,3
18 Подгаечник Stover HQ-TK-TJLM ПК 0,25
19 Шпиндель HQ-TK-ZZ ПК 2,7
20A Запорный клапан крепко HQ-TK-FP ПК 0,05
20B Нежность запорного клапана HQ-TK-FP-H ПК 0,05
21 Регулировать шайбу (2) HQ-TK-JGD Группа 0,28
22 Подшипник (2) ZC-569306 Группа 0,35
23 Толкните кольцо HQ-TK-ZCHT ПК 0,25
24 Втулка шпинделя HQ-TK-ZCZ ПК 1,6
25 Подшипник ZC-51305 ПК 0,17
26 Пружина сжатия HQ-TK-ZZTH ПК 0,3
27 Подгаечник ZSLM-M24 ПК 0,1
28 Собрание крышки автомобильной камеры HQ-TK-NGJTZC ПК 3,07
28A Крышка автомобильной камеры HQ-TK-NGJT ПК 2,8
28B Смажьте приспособление ZYZ-M6*1 ПК 0,01
28C Шарик (2) GQ-22 Группа 0,08
28D Тело задерживающего клапана HQ-TK-FYG ПК 0,18
