Сточная канава доступного нового состояния высококачественная формируя машины с режимом автоматического управления

Материал:

Материальная толщина: 0.4-0.6мм

Эффективная ширина: 150мм

Применимый материал: Сталь Г550С Хи-растяжимая Колорбонд

Графическое представление диаграммы:

Гидравлическое Декоилер →Фединг Девисе→Майн формируя шкаф Куттер→Эксит столба → машины гидравлический.

Компоненты машины:

1) Гидравлическое Декоилер: один набор 3 тонны

Ширина Макс.фединг: 500мм,

ряд 508±30мм ИД катушки, наружн-диаметр катушки: Макс.1200мм

Главный мотор: 3КВ

Емкость: Максимальное 5.0Тон

С электрическим шкафом контроля

Усушка и стоп скважины стальной катушки режима автоматического управления внутренние

2. Главный крен формируя мельницу

Питаясь прибор: С ручным пре-резцом следующим образом для сохраняя материалов

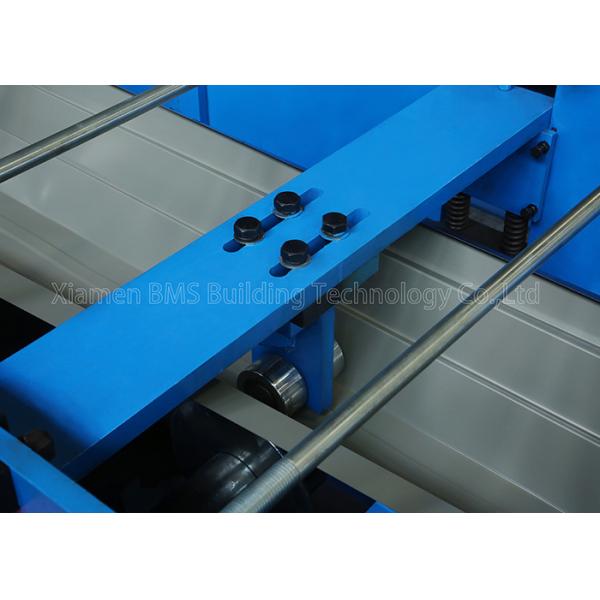

Крен формируя машину совмещенную с рамой корпуса, механизмом передачи и формируя ролики, етк.

рама корпуса а) сделанная из Х400 типа сталь путем сваривать с красивым возникновением, естественной обработкой вызревания и обработкой СТАРШЕГО (сброса стресса).

б) рама корпуса: диаметр 70мм вала, сделанный из подвергли механической обработке стали 45#, точность, который. Более низкий вал основная передача цепью шестерни.

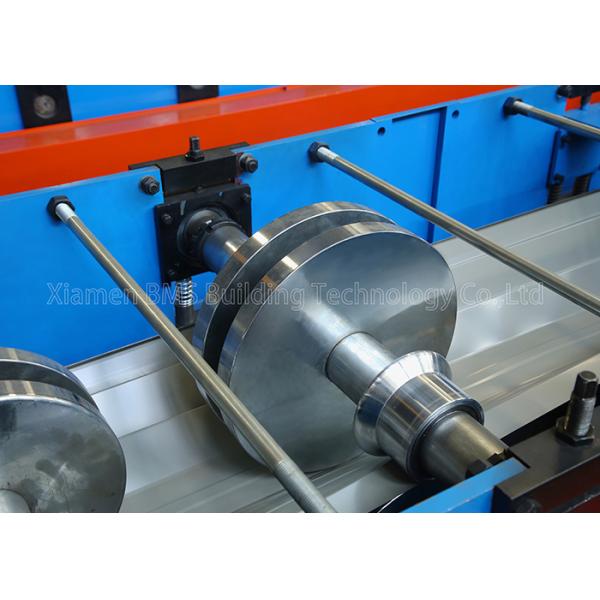

ролики изготовленные от стали 40Кр, токарные станки к) КНК, трудный Kроме покрыли

передача мотором управляя, передача д) шестерни цепная, о 18-степ к форме

Главное Мотор=7.5КВ, управление скоростью частоты

Формировать скорость аппрокс.12-15м/мин

e) Все болты винта с рангом 8,8 (низкая оценка 4,8 дешевой пользы фабрик) для обеспечения починке структуры машины плотного и длинной жизни во время хода долгого времени машины.

3) Гидравлический прибор вырезывания:

Отрезок столба, стоп к резать, 3 части лезвия, который нужно отрезать

вырезывание Пре-вырезывания и столба, использует такую же гидравлическую систему

Мотор насоса: давление вырезывания 7.5КВ: 12-16Мпа

Материал режущего инструмента: сталь Кр12Мов прессформы (=Д2 сталь, с по крайней мере миллионом временами жизни вырезывания), термическая обработка

Гидравлическая система с фильтром для масла для фильтрации масла, обеспечить обеспеченное циркуляцию масло чиста и удлинить жизнь гидравлической системы. (См. изображение ниже)

4)Система управления ПЛК

Описание: Система компьютерного управления, контролируемая ПЛК. Управление кодировщика ширина и высота листа автоматически и контролирует длину располагая и режущ, деятельность экрана касания 7инч, точность проконтролирована в пределах ±1.0мм

ПЛК: Шнайдер электрический/Сименс (немецкий бренд/французский бренд)

Инвертор: Шнайдер электрический/Сименс (немецкий бренд/французский бренд)

экран касания цвета 7-инч: Шнайдер электрический/Сименс (немецкий бренд/французский бренд)

Кодировщик: КОИО/ОМРОН (бренд Японии)

Переключите нижнее, покажите свет, электропитание, промежуточное реле, контактор АК,

Термальное реле: Шнайдер электрический (французский бренд)

Переключатель воздуха: ЛГ-ЛС (бренд Кореи)

Гидравлическая система: Юкен (Япония)

5) Шкаф выхода:

использующий энергию ООН, 6мкс2униц с роликами для легкого движения
