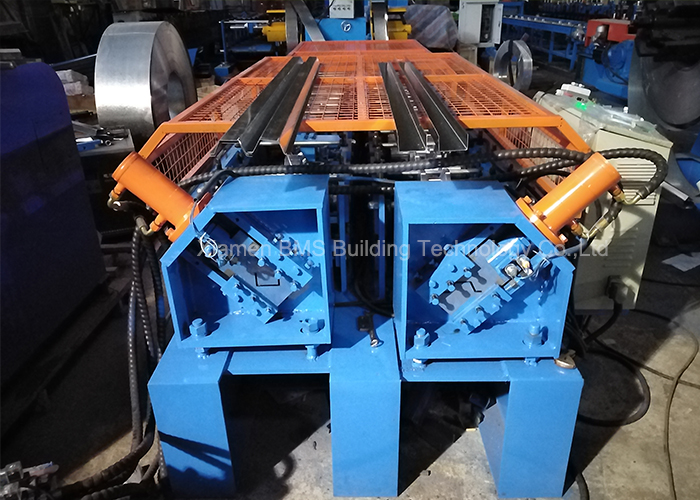

Американский тип канал шляпы и крен in-1 канала 2 u формируя машину с автоматической системой PLC

Описание профиля

Компонент машины

1)Гидравлическое Decoiler (двойная голова)

Усушка скважины стальной катушки режима автоматического управления внутренняя

Может быть вращанное ° 180

Максимальная питаясь ширина: 300mm, ряд 490m-580mm ID катушки

Емкость: Максимальное 3.0Ton×2

2) Мельница холодной прокатки:

С кормить материальный проводника, рама корпуса сделанная из типа канала h стальной путем сваривать;

Ролики изготовленные от 60#, подвергли механической обработке точности, который, трудный Chrome покрыли с толщиной 0.04mm, поверхность с зеркалом

обработка (на более длинная жизнь и антиржавейный);

Валы изготовленные от 45#, Diameter=ф70mm, подвергли механической обработке точности, который

Мотор управляющ, шестерня цепь передача, о 14/steps (для) профиля шляпы/12steps (для канала u), который нужно сформировать

Главное Motor=7.5KW (2 машины используют такой же мотор, переключатель через муфту)

Управление скоростью частоты

Формировать скорость approx.20m/минуту

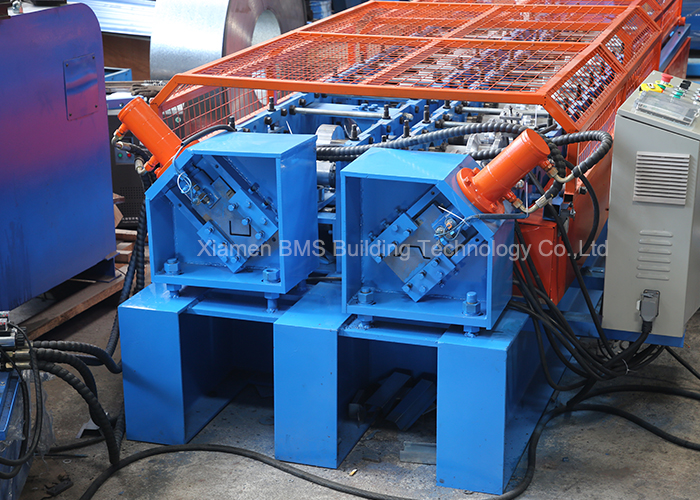

3) Гидравлический режа прибор:

Рамка резцов сделала из высококачественной стальной пластины путем сваривать

Пост-вырезывание, останавливает к резать

гидравлический мотор: 5.5KW, ряд гидравлического давления: 12Mpa

Материал режущего инструмента: Cr12, термическая обработка к степени HRC58-62

4) Система управления PLC

Контролируйте количество и длину вырезывания автоматически

Совмещенный с: PLC, инвертор, экран касания, кодировщик, etc

PLC: Simens (немецкий бренд)

Инвертор: Сименс (немецкий бренд)

Экран касания: Сименс (немецкий бренд)

Кодировщик: OMRON (бренд Японии)

Обрабатыванное изделие на определенную длину tolerance≤±1mm

Управляющее напряжение 24V

5)Шкаф использующий энергию ООН, 3m выхода, 2 блока с роликами для легкого движения
