Крен усовика шоссе формируя машину с системой управления PLC в Китае

Машина барьера аварии луча w составлена транспортировать систему охлаждения шкафа, электрическую систему, etc.
Машина барьера аварии луча w имеет следующие характеристики: 1 передовая технология: линия принимает непрерывную продукцию катушки после профилирования на холоде для того чтобы определить точность длинных режа частей формируя последовательность длины правил формы точную. Хорошие возникновение и высокопрочный отливая в форму workpiece.

Чертеж профиля:

Мы можем конструировать пробивая части согласно требованию.

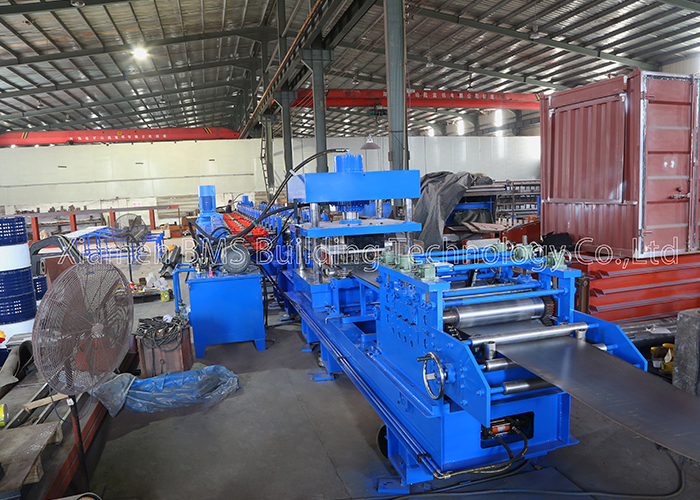

1. Детальные изображения крена луча усовика шоссе формируя машину

Части машины

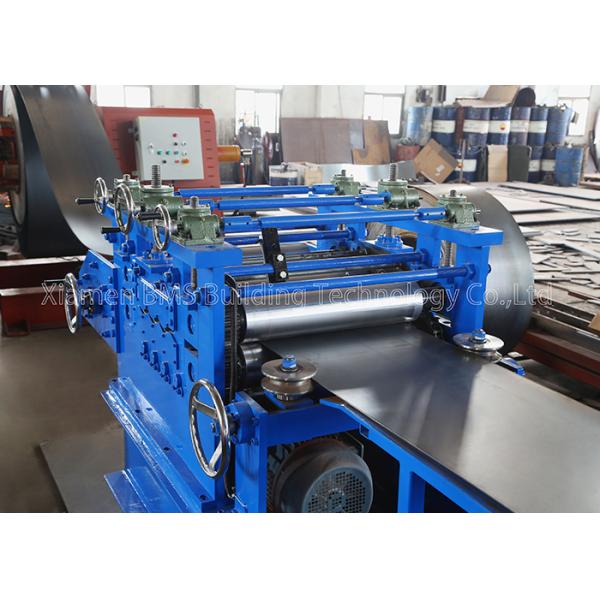

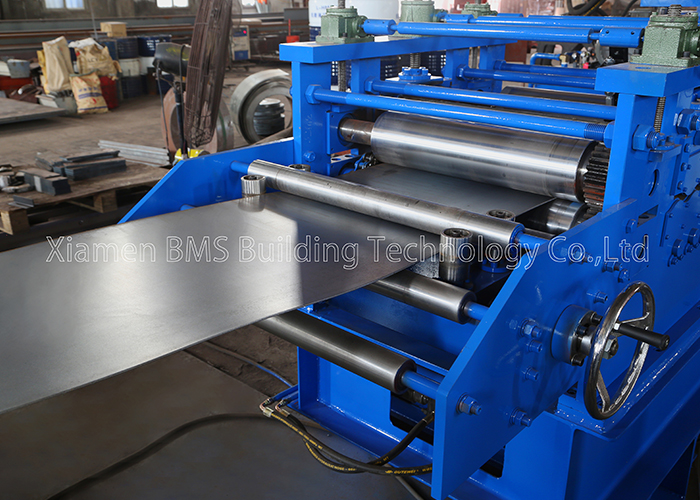

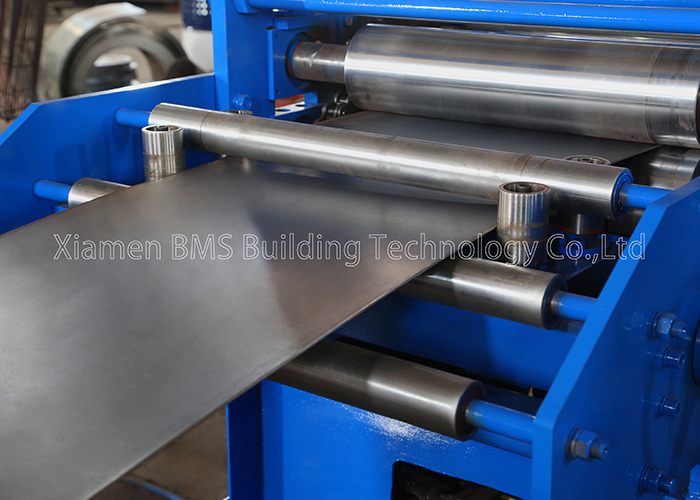

1) Пре-выравнивать прибор

Бренд: Оригинал BMS: Китай

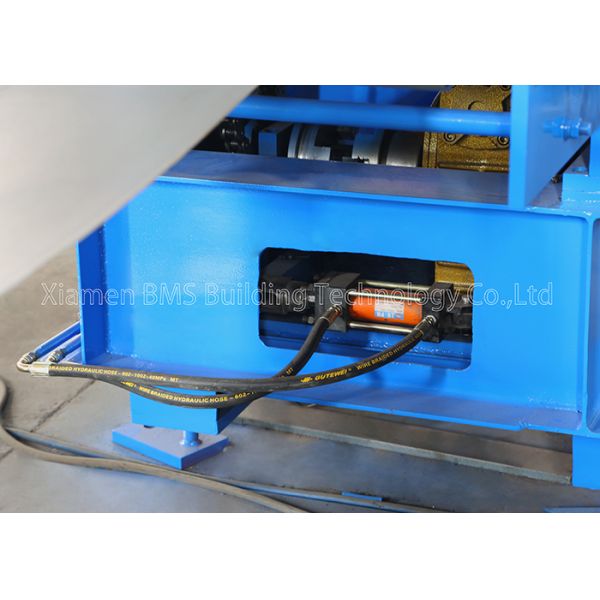

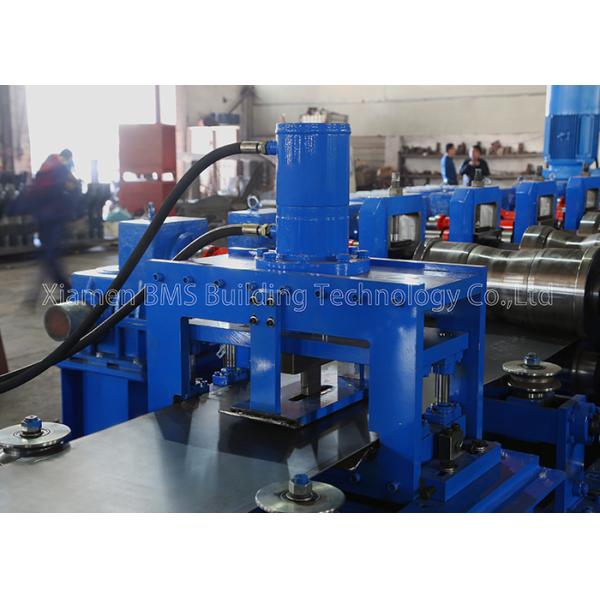

2) Гидравлический перфорируя предварительно прибор

Бренд: Оригинал BMS: Китай

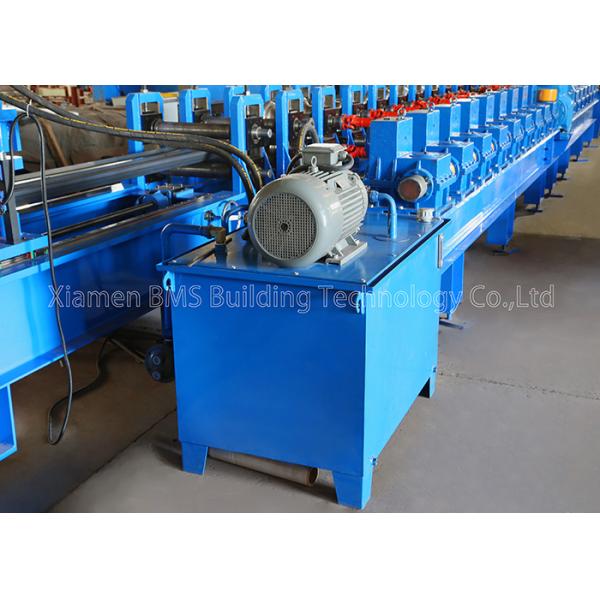

Полные 2 пробивая цилиндра; Гидравлическая группа: 22KW

3) Основа луча усовика шоссе формируя машину

Бренд: Оригинал BMS: Китай

Ролики изготовленные от Cr12Mov (SKD11), точности подвергли механической обработке

Валы Diameter=105mm, подвергли механической обработке точность, который

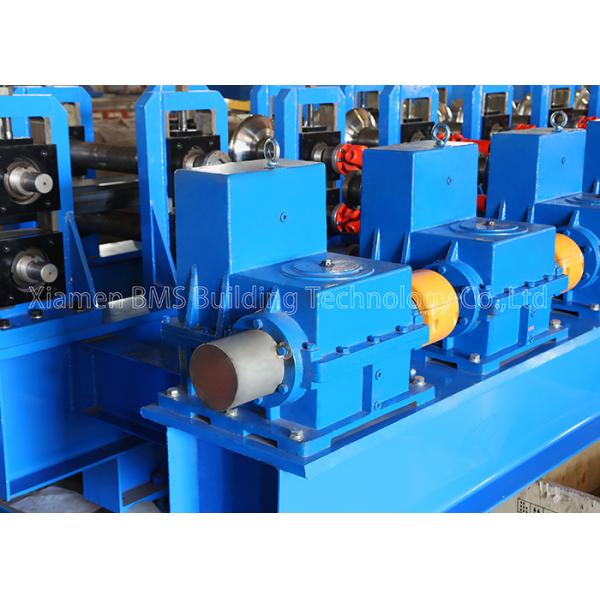

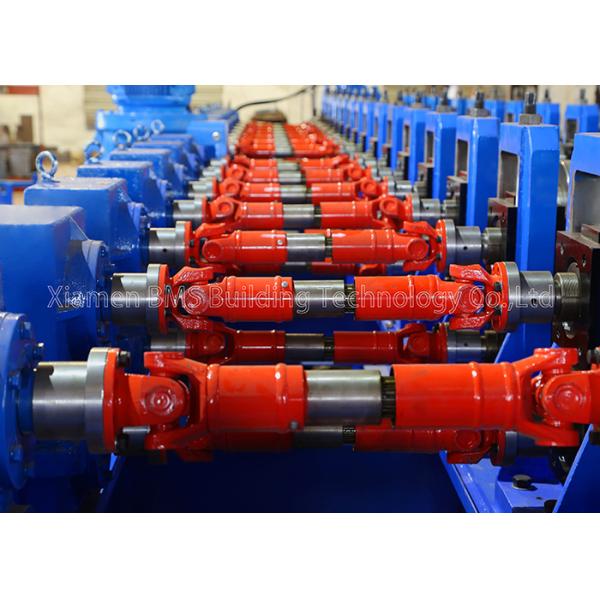

Привод коробки передач (верхние и более низкие ролики с силой)

Главное Motor=45KW, управление скоростью частоты

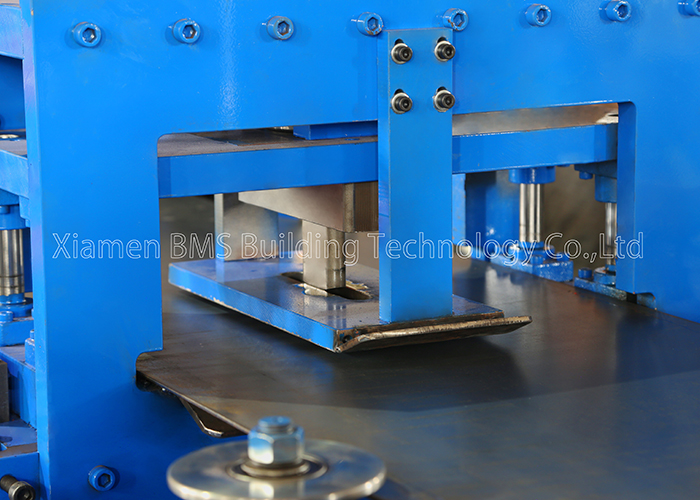

4) Гидравлический прибор вырезывания столба

Бренд: Оригинал BMS: Китай

с гидравлическим Пост-вырезыванием, остановите к резать, никакое прикрывая вырезывание

Материал режущего инструмента: Cr12Mov, термическая обработка

5) Система управления PLC

Бренд: Оригинал BMS: Китай

Контролируйте количество пробивая отверстий и длину вырезывания автоматически

Совмещенный с: PLC, инвертор, экран касания, кодировщик, etc

PLC: Сименс

6) Шкаф выхода

Бренд: Оригинал BMS: Китай

использующий энергию ООН, 2 блока

7) 10T*600mm гидравлическое Decoiler с рукой владением

Бренд: Оригинал BMS: Китай

Гидравлическое Decoiler: один набор

Гидравлическая система расширяет отверстие катушки внутреннее, мотор насоса: 2.2KW

Инвертор частоты для того чтобы отрегулировать поворачивая скорость, мотор: 4.0KW

Емкость нагрузки = Max.10Tons

Катушка inner-diameter=518±30mm; Ширина катушки = Max.600mm
