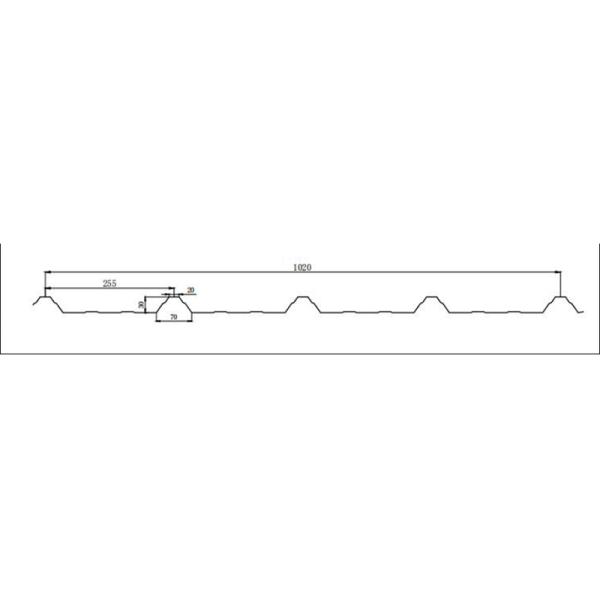

Профиль

Верхний слой

Двойной слой

Основные параметры

Материал

Эффективная ширина: 1020/1000mm
Питаясь ширина: около 1220mm
Материальная толщина: 0.3-0.8mm
Применимый материал: Гальванизированная сталь (GI), PPGI
С прочностью выхода 235-345Mpa

Работа следовать

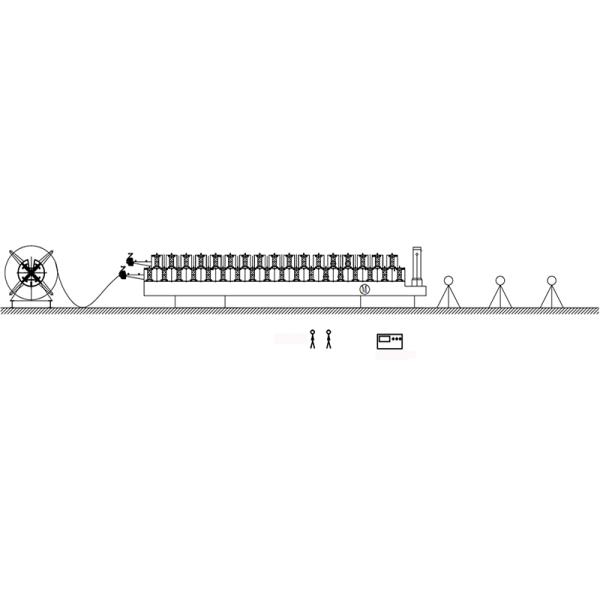

→Roll Decoiler→Manual пре--Cutter→Guide питаясь формируя шкаф →Exit резца столба System→Hydraulic

Компоненты машины

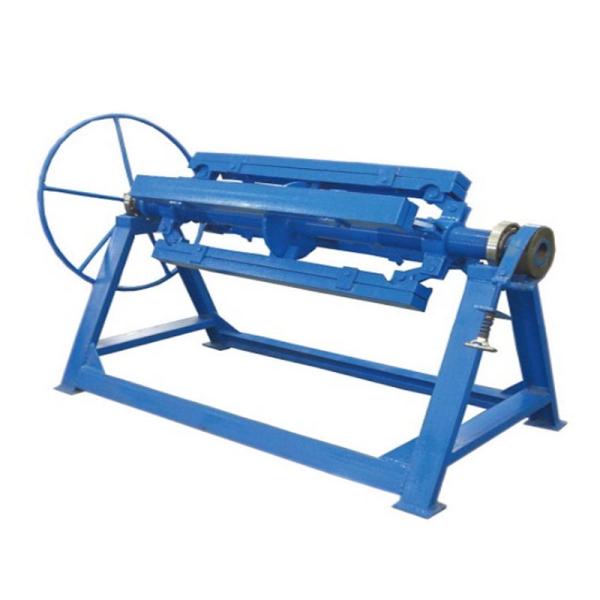

1) Ручное Decoiler: 2 набора
использующий энергию ООН, вручную контролируйте усушку и стоп скважины стальной катушки внутренние. Максимальная питаясь ширина: 1250mm, ряд 508mm±30mm ID катушки. Емкость: Максимальная 5 тонн.

2) Пре-резец

С ручным пре-резцом для легкой деятельности и сохранить материал: Пре-резец соединен с системой управления PLC, PLC высчитывает длину профиля в пределах формировать крена. Как только необходим, что изменяет материал, PLC высчитывает длину для полного количества и напоминает финиши продукции оператора и способный к ручному режа материалу перед креном формируя для изменения материала для новой продукции. Предварительная функция и хорошее для продукции сохранить материал, никакой отход.

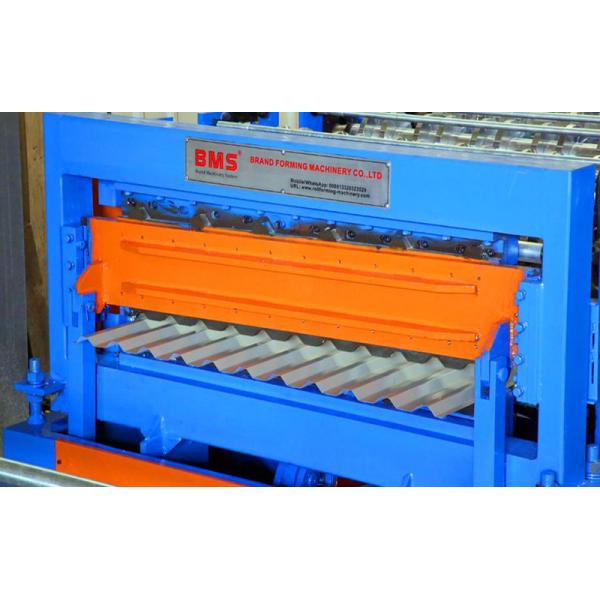

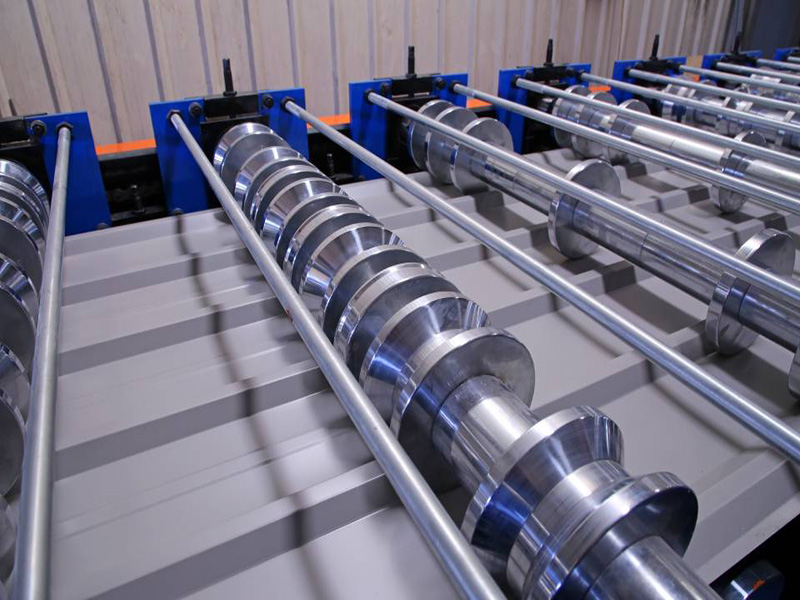

3) Главная машина

С кормить материальный проводника, рама корпуса сделанная из H400 типа сталь путем сваривать.
Толщина бортовой стены: Q235 t18mm.
Ролики изготовленные от 45# стали, CNC обрабатывают на токарном станке, термическая обработка, трудный Chrome покрыли.
с толщиной 0.04mm, поверхность с обработкой зеркала (на более длинная жизнь и антиржавейный).
Валы Diameter=ф75mm, подвергли механической обработке точность, который.
Шестерня/цепное колесо управляя, шаг около 18 для того чтобы сформировать.
Главное Motor=5.5KW, управление скоростью частоты.

4) Прибор столба гидравлический режа

Столб, который нужно отрезать, остановить к вырезыванию, 2 частям типа дизайна лезвия вырезывания, отсутствие прикрывать.
Гидравлический мотор: 3KW; Режа давление: 0-16Mpa
Материал режущего инструмента: Cr12MoV (= SKD11 с по крайней мере миллионом временами резать жизнь), термическая обработка к степени HRC58-62.
Мощность резания обеспечена станцией главного двигателя гидравлической.

5) Система управления PLC

Контролируйте количество и длину вырезывания автоматически.
Входной сигнал данные по продукции (серия продукции, ПК, длина, etc.) на экране касания.
Оно может закончить продукцию автоматически.
Совмещенный с: PLC, инвертор, экран касания, кодировщик, etc.

6) Шкаф выхода

использующий энергию ООН, 3 блока, с роликами на ем для легкого движения.

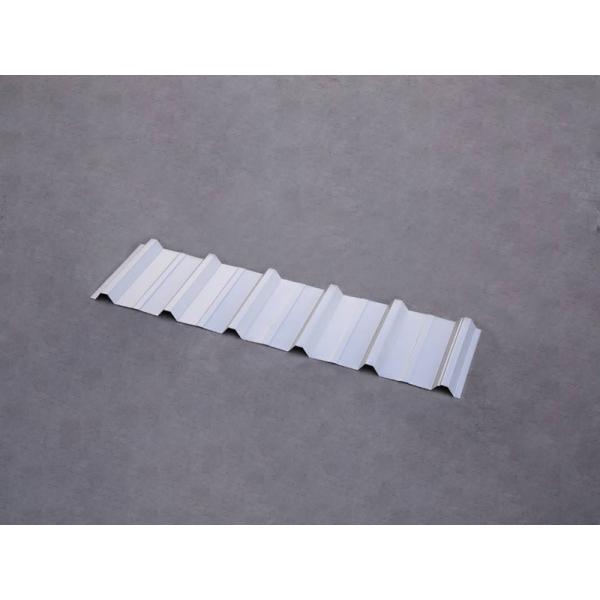

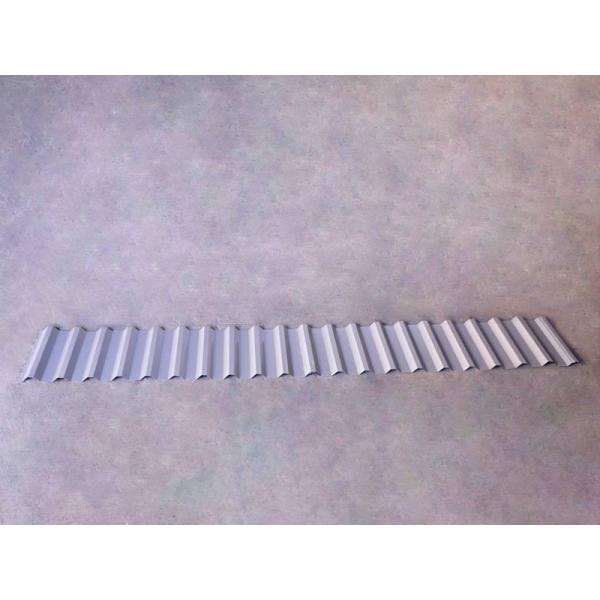

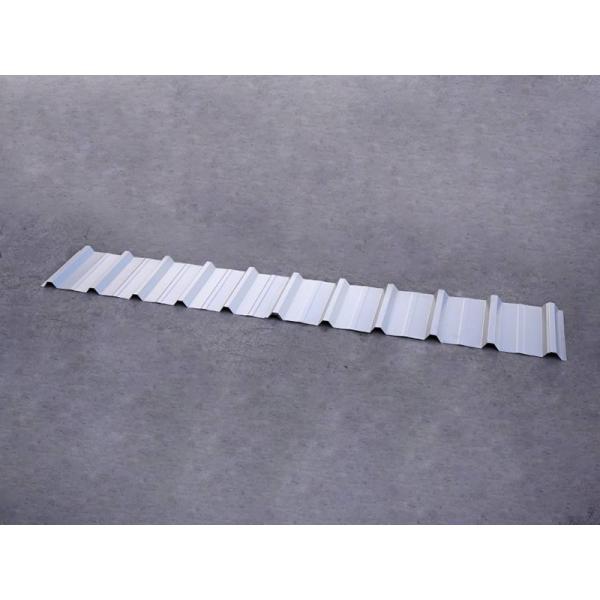

7) Шоу продукта

Пакуя стиль

Способ уплотнения прокладками: Основной корпус машины наг и покрыт полиэтиленовой пленкой (защитить пыли и корозии), нагруженной в контейнер и устойчиво зафиксированной в контейнере соответствующем стальной веревочкой и замком, соответствующими для перевозки на дальние расстояния.
