Увеличенное Verson YX36.5--Рифленый крен панели 780 формируя машину

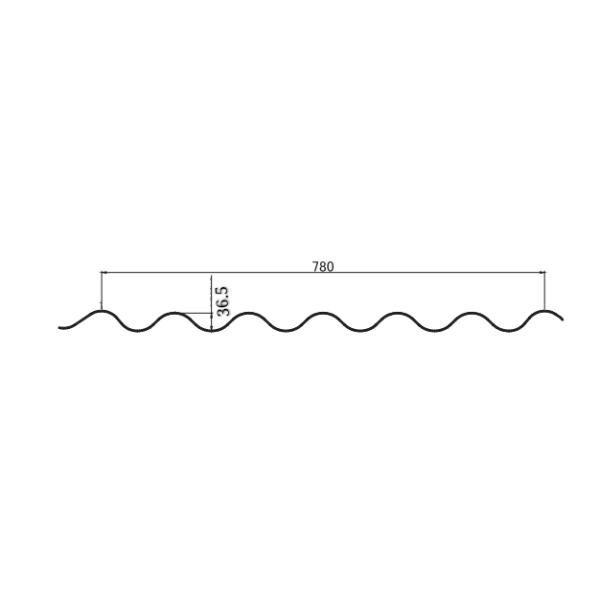

>Профиль

>Основные особенности рифленого крена панели формируя машину

Преимущества рифленой панели крыши формируя машину следующим образом:

1.Products широко используемое в современной фабрике, как мастерская, автоматический магазин 4S, новая популярная панель крыши.

2.Easy деятельность, низкие расходы на техническое обслуживание

шаги 3.Forming: 28

>Детальные изображения рифленой панели формируя машину

Части машины

1) Рифленая панель крыши формируя ролики машины

Бренд: Оригинал BMS: Китай

Ролики изготовленные от высококачественной 45# стали, CNC обрабатывают на токарном станке, термическая обработка.

С черной обработкой или покрытием Трудно-Chrome для вариантов.

С кормить материальный проводника, framemade тела от типа стали 300# h путем сваривать

2) Рифленый экран касания машины панели крыши

легкий для того чтобы работать.

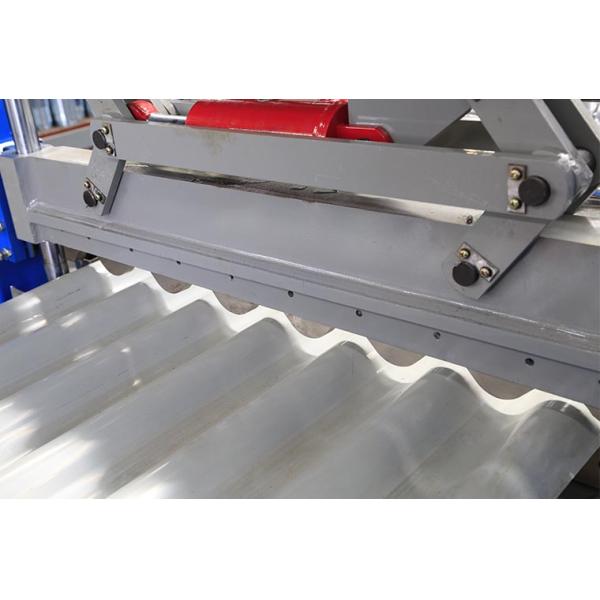

3) Рифленый резец столба машины панели крыши

Рамка резца сделанная из высококачественной стальной пластины 20mm путем сваривать

Отрезок столба, останавливает к резать, использует такой же гидравлический привод мотора

Гидравлический мотор: 2.2KW, ряд гидравлического давления: 0-12Mpa
Материал режущего инструмента: Cr12, термическая обработка

4) Рифленый шкаф управлением машины панели крыши

Влияние перекрытия

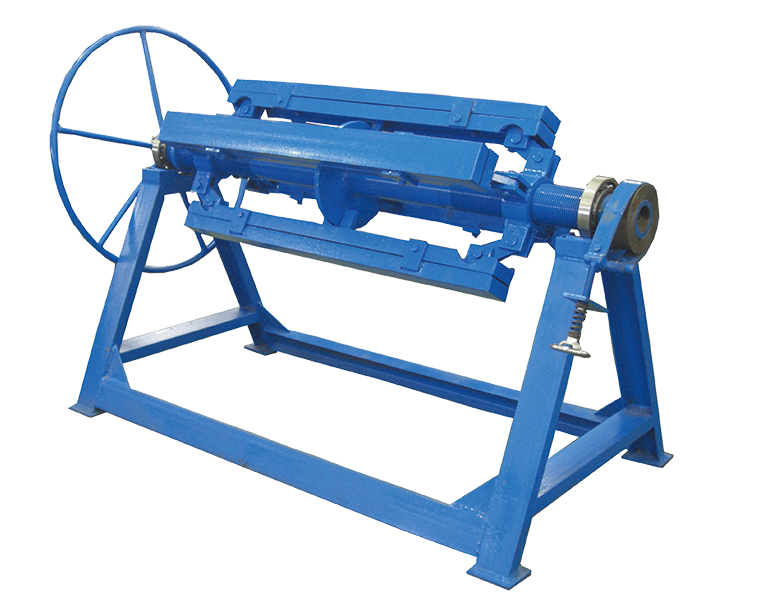

5) Рифленое decoiler машины панели крыши

Ручное Decoiler: один набор

использующий энергию ООН, вручную контролируйте усушку и стоп скважины стальной катушки внутренние
Максимальная питаясь ширина: 1000mm, ряд 470mm±30mm ID катушки

Емкость: Максимальное 5Ton

С 6 тоннами гидравлического decoiler для варианта

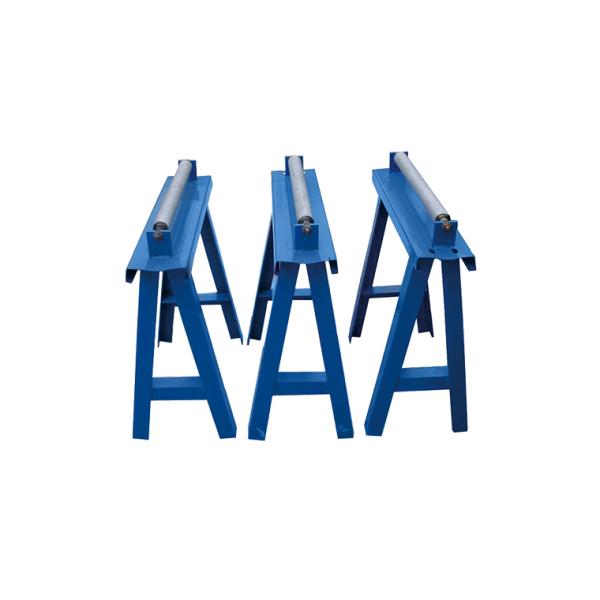

6) Рифленый шкаф выхода машины панели крыши

использующий энергию ООН, 3 блока

> Другие detailes рифленого крена панели крыши формируя машину

Соответствующий для материала с толщиной 0.4-0.8mm

Валы изготовленные от 45#, главный вал diameter=φ75mm, подвергли механической обработке точность, который

Мотор управляя, передача цепи шестерни, 28 роликов для того чтобы сформировать

Главное motor=5.5KW, управление скоростью частоты. Формировать скорость approx.15-20m/min

Система управления PLC (screenbrand касания: Немецкий Schneider электрический/Тайвань WEINVIEW,

Бренд инвертора: Финляндия VOCAN/Taiwan DELTA/ALPHA, бренд кодировщика: Япония Koyo/OMRON)

Совмещенный с: PLC, инвертор, сенсорный экран, кодировщик, etc

Обрабатыванное изделие на определенную длину tolerance≤±2 mm

Управляющее напряжение 24V

Руководство потребителя в английском
