Солнечный крен конструкции крепления формируя введение машины

Этот солнечный крен конструкции крепления формируя машину может произвести 2 различных солнечных конструкции крепления. Конечно, вы можете также дать нам вашу просьбу, мы передадите вам план дизайна профессиональным инженером.


Параметры и характеризация машины

Профиль

Работа следовать

Decoiler→Leveling Device→Servo питаться & пробивая отверстия прибор проводника Machine→Feed & свертывая формирующ столб System→Hydraulic режа шкаф Device→Exit

Компоненты машины

1) 5 тонн гидравлическое Decoiler: один набор

Усушка и стоп скважины гидравлической катушки контроля стальной внутренние
Максимальная питаясь ширина: 600mm
Ряд ID катушки: 508±30mm, внешний диаметр: 1500mm
Максимальная емкость: 5ton, мотор: 3KW, управление скоростью частоты
Мотор масляного насоса: 3KW
Добавьте автоматический питаясь прибор силы и само-стопа
С прибором руки гидравлического давления

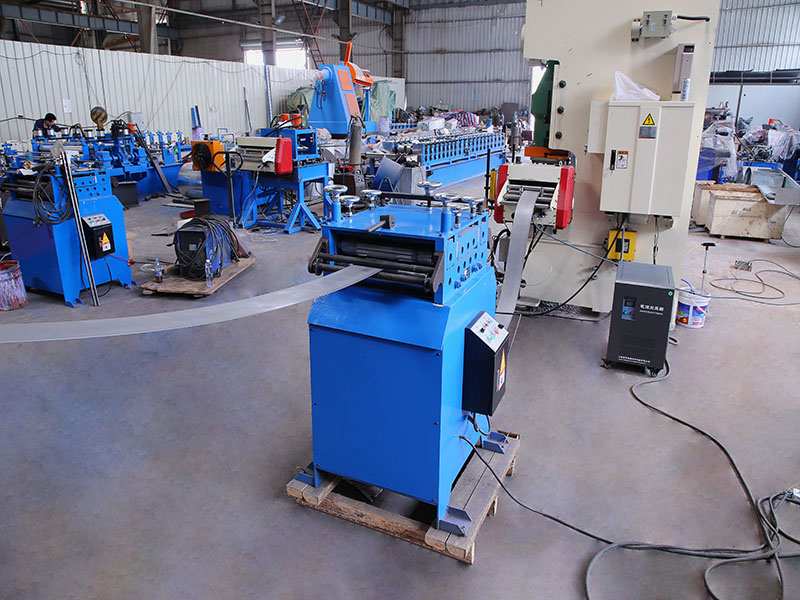

2) Выравнивать прибор

Вверх по 3 вниз с ролика 4 полностью 7 выравнивая прибор
С кормить материальный проводника, рама корпуса сделанная из H450 типа сталь путем сваривать

Валы изготовленные от 45# стального, гасящ и закаляющ термическую обработку, трудную плакировку хрома. Diameter=φ90mm, подвергли механической обработке точность, который
Сила мотора: 3KW

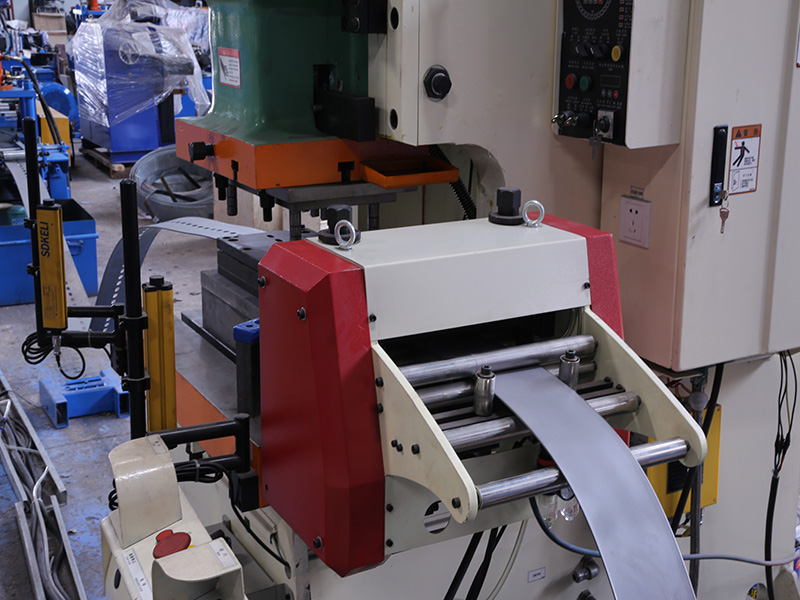

3) Привод сервопривода & пробивая машина

63 тонны ВЫСОКОСКОРОСТНОЙ пробивая машины перед креном формируя, оборудуют с одним набором пробивая модели. Стороны пробивая машины 4 с крышкой безопасности и одной стороной с открытым дверь. контролем системы PLC.

Материальная отправка мотором сервопривода для пробивать больше точности, силу мотора сервопривода 3 KW

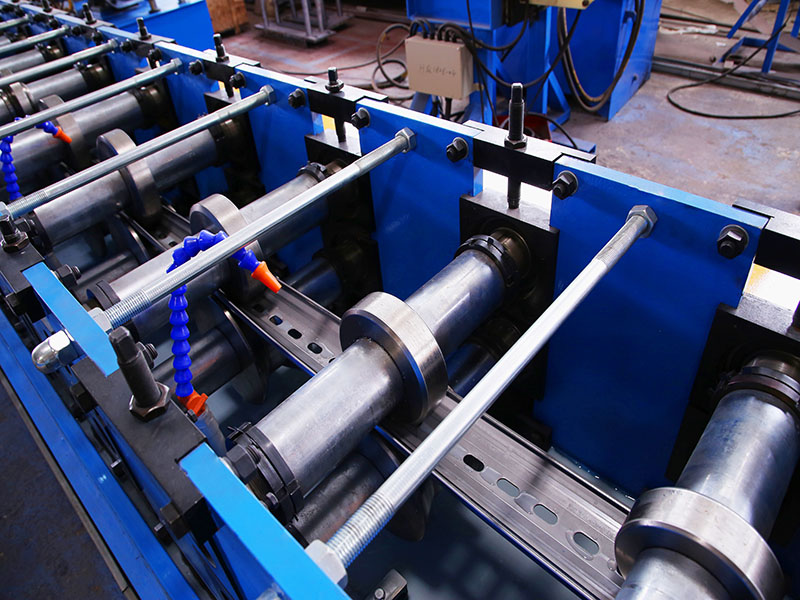

4) Главная машина

С питаясь проводником, рама корпуса сделанная из H400 типа сталь путем сваривать
Толщина бортовой стены: Q235 t18mm; Растягиваемый элемент: ф22 гальванизировало
Ролики изготовленные от носить стальное GCr15 (=EN31 сталь), подвергли механической обработке точность, который, трудный Chrome покрыли; с толщиной 0.04mm, поверхность с обработкой зеркала (на более длинная жизнь и антиржавейный); Валы изготовленные от 45# стального, гасящ и закаляющ термическую обработку, трудную плакировку хрома. Diameter=80mm, подвергли механической обработке точность, который
Шаг около 22 шестерни & привода с цепной передачей, который нужно сформировать
Главный мотор (поляроидный бренд) =15KW, управление скоростью частоты

Прибор воды холодный

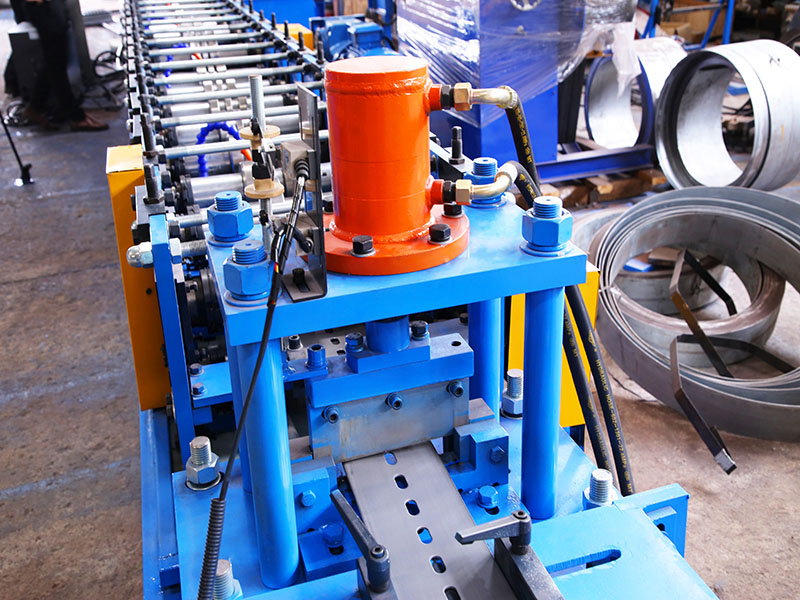

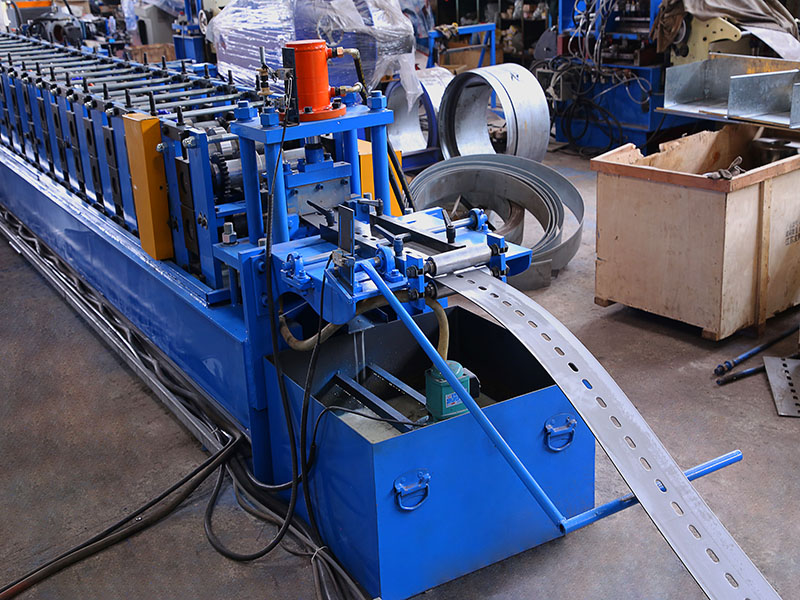

5) Прибор столба гидравлический режа
Столб, который нужно отрезать, остановить к вырезыванию, 2 частям типа дизайна лезвия вырезывания, отсутствие прикрывать
Гидравлический мотор: 5.5KW
Материал режущего инструмента: Cr12MoV (= SKD11 с по крайней мере миллионом временами резать жизнь), термическая обработка к степени HRC58-62
Мощность резания обеспечена станцией главного двигателя независимой гидравлической

5) Система управления PLC

Контролируйте количество и длину вырезывания автоматически
Входной сигнал данные по продукции (серия продукции, ПК, длина, etc.) на экране касания,
Оно может закончить продукцию автоматически.
Совмещенный с: PLC, инвертор, экран касания, кодировщик, etc

6) Шкаф выхода

использующий энергию ООН, 2 блока, с роликами на ем для легкого движения

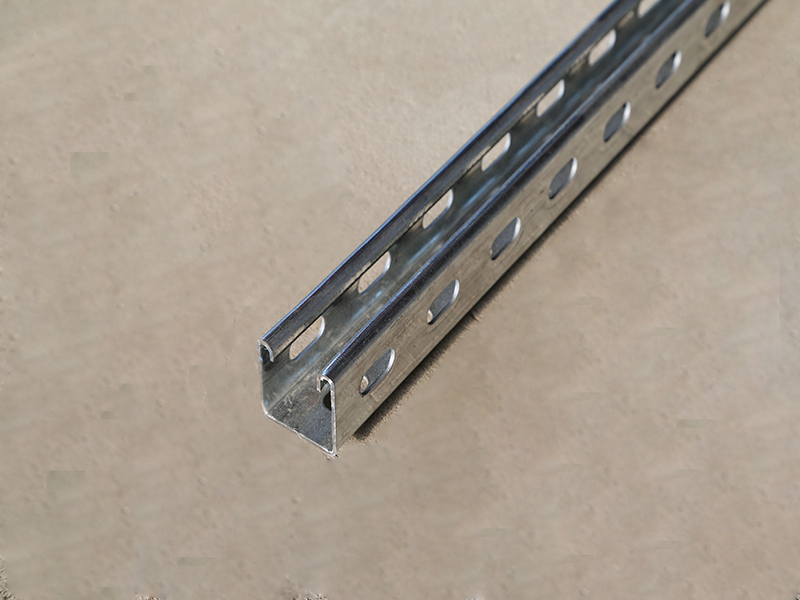

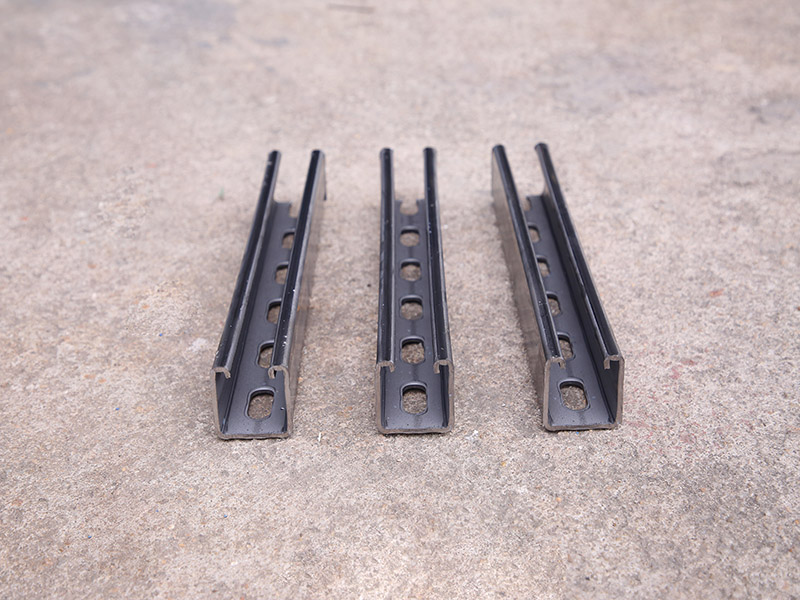

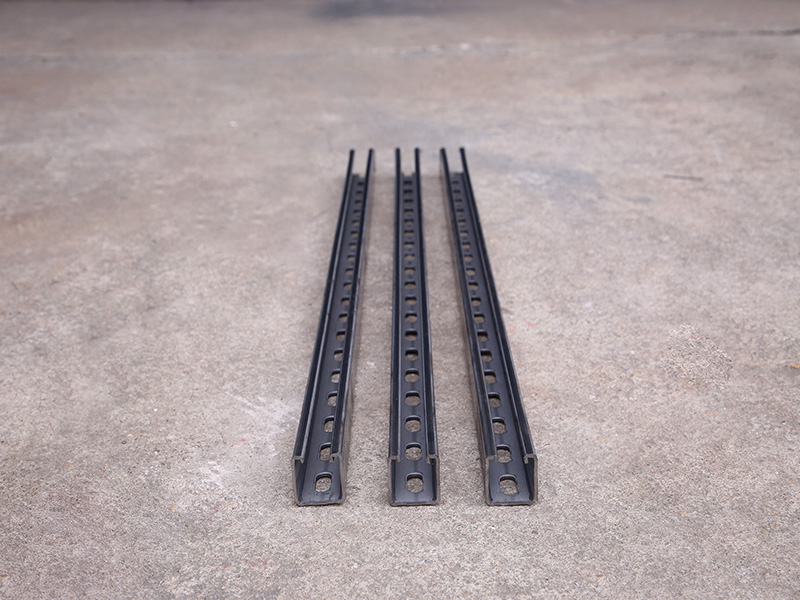

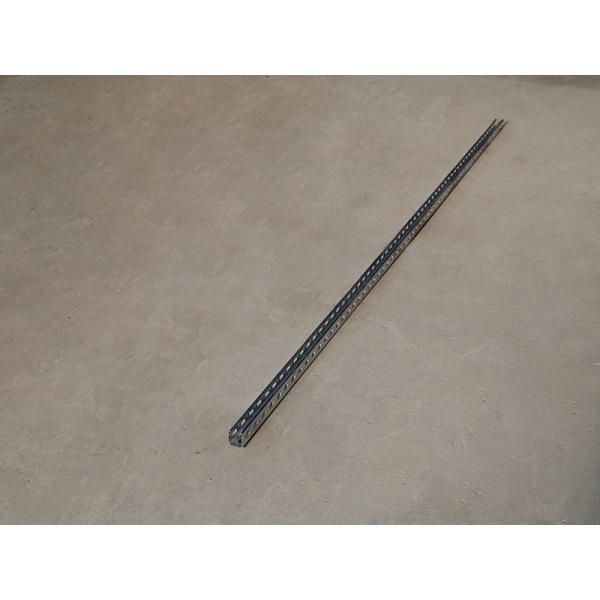

7) Шоу продукта
