PLC контролирует диаметр 380V/50HZ стальной производственной линии силосохранилища большой

Главное техническое

Эта линия включает гидровлическое decoiler с автомобилем катушки, направляющим выступом, формирующ, пробивающ, изгибающ, режущ, простой штабелеукладчик

Материальная подавая ширина: максимальное 1250mm, Q235, максимальная толщина: 2mm.

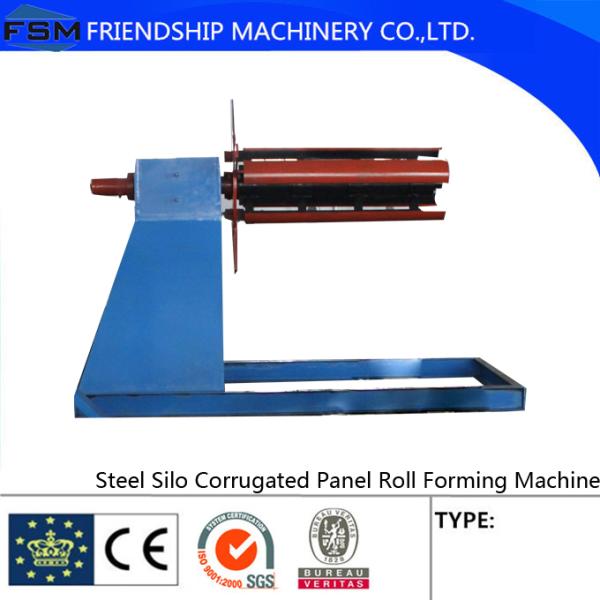

1.Hydraulic Decoiler:

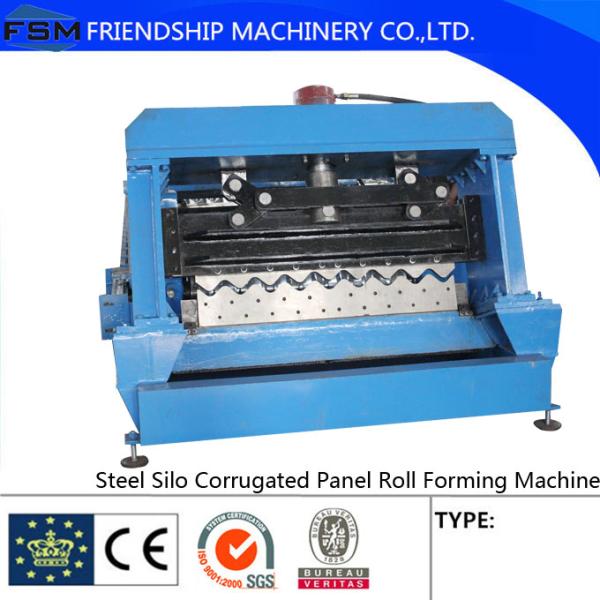

2.Main формируя машину

стальной подавать плиты 3.Including и направляющий выступ, руководство регулируя центризовать, формировать крена.

Preciseness одиночных высоты и расстояния волны: ± 2mm

Плита после формировать, поверхности плиты и края ровных, отсутствие очевидного скреста.

Формировать станцию: 20 станций в итоге (16 станций, 2 станции для переформовать, первый ролик станции имеют подавать

функция, 2 ролика концов имеет направляя функцию), материал GCr15 ролика.

Мотор: 2 комплекта, 15kw каждое.

Скорость: 6-15mm/min включая пробивать, не включая вырезывание.

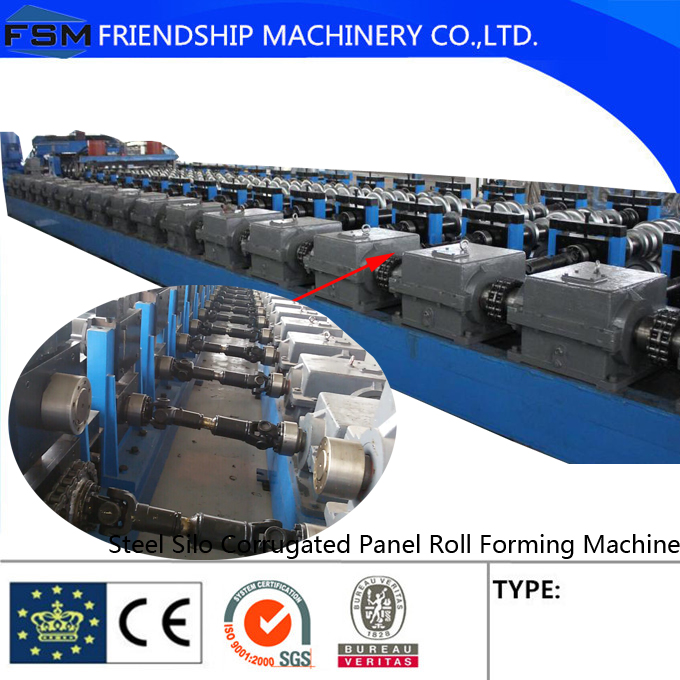

Структура машины: Колонка и коробка передач стойки управляя для каждого станциями

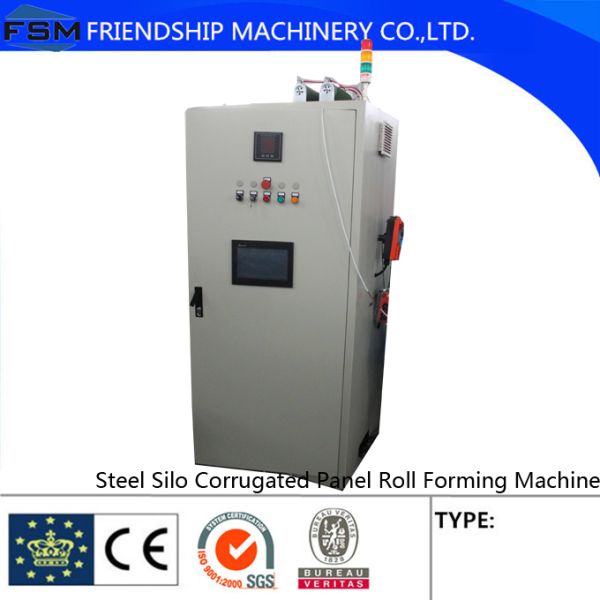

Управление: перепадом PLC Тайвани, тавро экрана касания китайское, с дистанционным управлением.

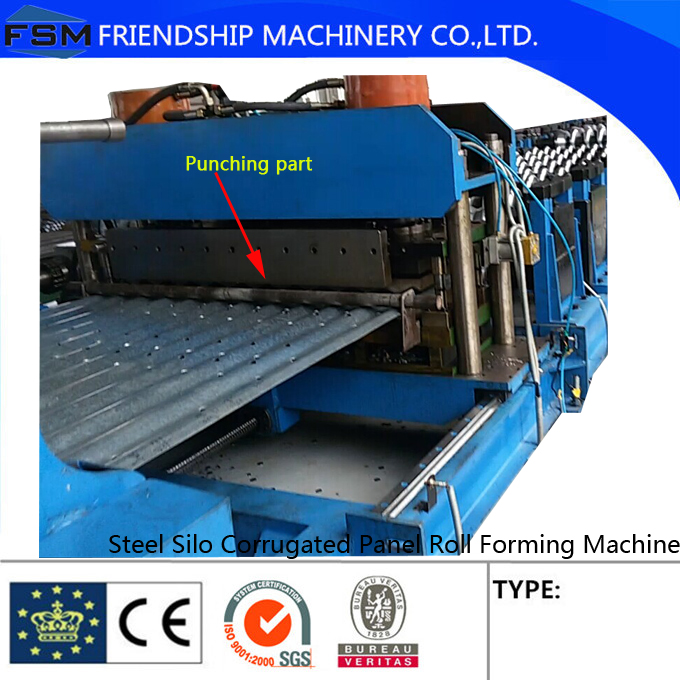

часть 4.Punching:

Безпосадочный отслеживая пробивать

Мотор сервопривода 5.5kw, шифратор, передача винта шарика

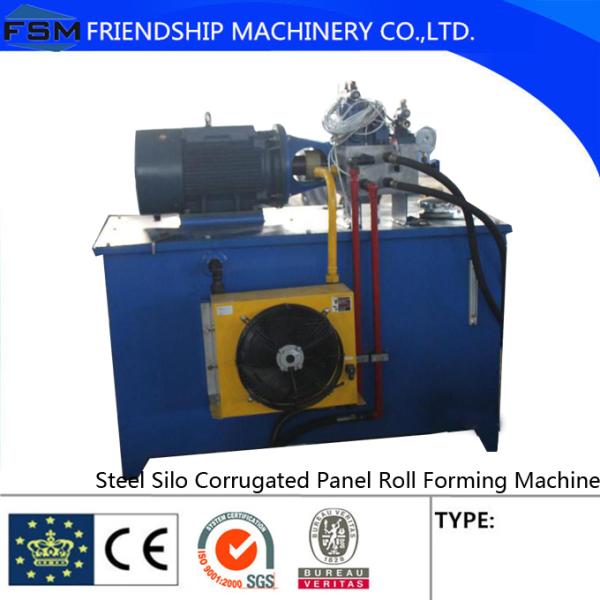

Гидровлическая станция Китаем

Пробивая preciseness:

Отверстие: +0.3mm;

расстояние отверстия (направление ширины): ±1mm

расстояние отверстия (направление длины): ±2mm

Отверстие винта: приглаживайте, формируйте хорошее

Пробивать умирает: Материал Cr12MoV, термическая обработка, 60-62HRC. Один комплект пробивая головки с одной линией

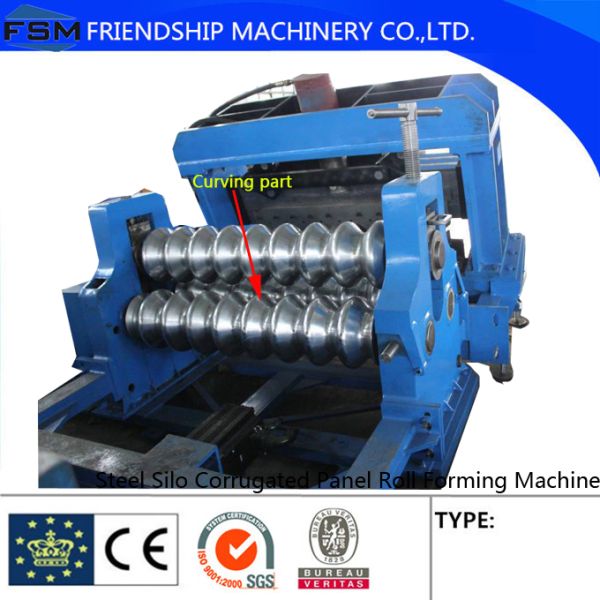

машина 5.Curving

Изгибать путь: изгибать 3 роликов

Подавая ширина: 1500mm

Скорость: такая же скорость как главная формируя машина.

Максимальный изгибая диаметр: 2m.

Структура: колонка стойки

часть 6.Cutting:

Станция доли гидровлическая с пробивая частью.

Путь вырезывания: гидровлическое вырезывание, угол вырезывания регулируемый, может соответствовать с изгибать.

Точность длины: ±2mm;

Лезвие вырезывания: Cr12MoV, термическая обработка, 60-62HRC

7.Stacker

После резать, законченный продукт выводить наружу штабелеукладчиком.

Автоматический транспортировать, штабелируя вручную
